方案背景

濕地與人類的繁衍、生存及發展息息相關，是人類最重要的環境資本之一，也是自然界富有生物多樣性和較高生產力的生態系統，具有巨大的經濟、社會和環境價值。近年來，作為《濕地公約》締約國之一，我國政府對濕地資源的保護、開發和合理利用極為重視，更是部署了一系列的保護工作。但由于早期，人們對環境的漠視、認識水平的局限以及對經濟利益的單純追求，長期以來 在圍墾、基建占用、環境污染、過度捕獵、泥沙淤積、不合理水利工程建設等諸多因素的不斷疊加作用下，濕地資源遭受了嚴重的、不可逆轉的破壞。牽一發而動全身，濕地是由水文、土壤、大氣成分和小氣候相互作用構成的特有生態環境,而構成這一環境的任一因素的改變,都會導致濕地生態系統的變化，因此，當它受到自然或人為活動干擾時,生態系統穩定性受到一定程度破壞,進而影響生物群落結構，濕地生態系統以肉眼可見的速度消失、破壞和退化，給經濟和社會帶來極大的危害，嚴重影響可持續發展。

奧斯恩在充分考慮對于生態環境監控和集中管理的應用需求后，利用物聯網技術、數據通訊技術、地理信息技術等，建立完善濕地公園的監測體系，全面掌握濕地公園的動態變化情況，為濕地公園的管理、科學研究、有效管控和合理利用提供及時、準確的參考資料，對于保護濕地、維持濕地生態功能、實現經濟的可持續發展都具有重大意義。

系統概述

該系統包含監測終端站和軟件平臺的整體系統組合，用于解決濕地公園生態環境的連續監測，環境信息實時采集、上報、展示，以及污染環境預警發布，提醒等。對公園的氣象環境、土壤環境、水質環境以及空氣質量進行24小時不間斷監測。數據通過GPRS無 線傳輸?shù)皆破脚_(tái)，各級管理人員可以通過電腦、手機遠程訪問查看數據。數據可以連接大屏，對外發布。

系統組成

感知層：由前端空氣環境、土壤環境、水質環境等相關傳感器，視頻監控等前端監測設備組成，并通過4G無線網絡把監測數據傳輸?shù)椒?wù)器。

平臺層：接收到來自感知層的實時數據進行分析，利用大數據分析進行數據處理和歸集整理。

應用層：通過平臺可直觀、形象地實時顯示各個監測點位和整個區域的空氣質量狀況，以及污染物濃度水平，并提供異常報警，區域空氣質量變化趨勢等多種服務。

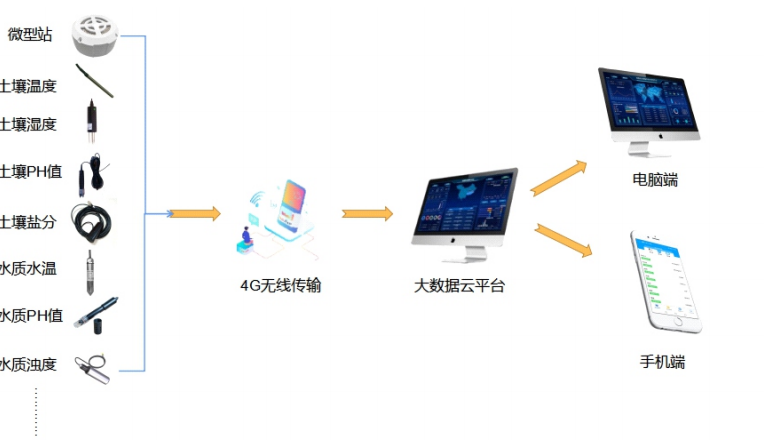

系統拓?fù)鋱D

技術參數

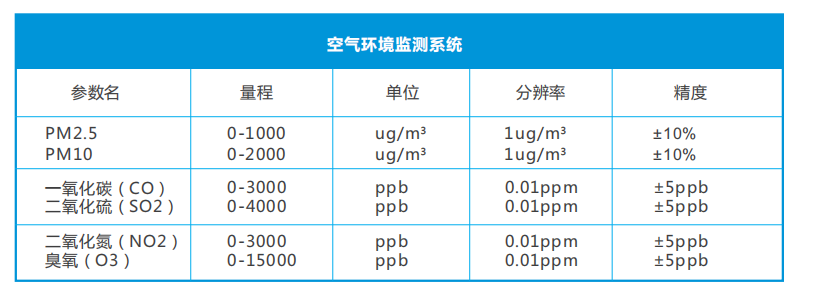

空氣環境監測系統

OSEN-AQMS微型環境空氣質量監測系統，集數據采集、存儲、傳輸和管理于一體的無人值守的環境監測系統，能全天候、連續、自動地監測環境，監測的參數有PM2.5、PM10、SO2、NO2、CO 、O3以及VOC，備北京計量院的檢測認證，并獲得國家環境保護產品認證（CCEP認證）證書。

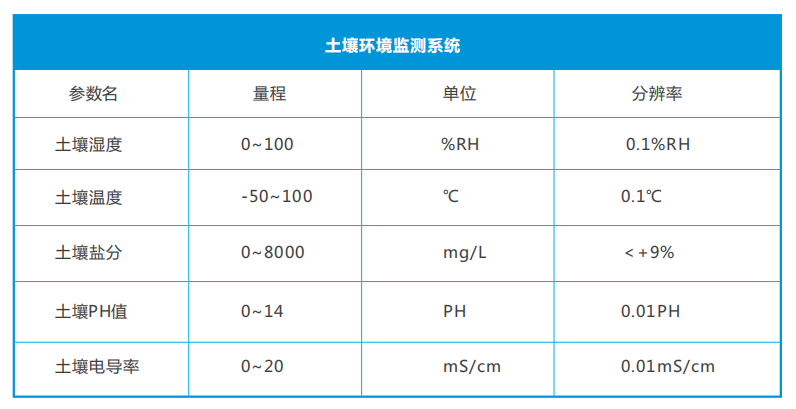

土壤環境監測系統

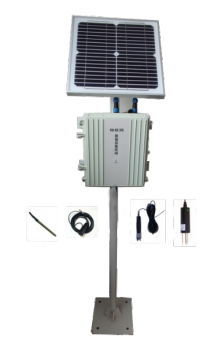

OSEN-TR土壤環境監測系統是一款集土壤濕度、土壤溫度、土壤PH值、土壤鹽分電導率等土壤要素的智能采集、存儲、傳輸和管理于一體的無人值守的檢測設備，用戶可以通過與儀器配套的功能強大的上位機軟件遙測和管理土壤水分情況。

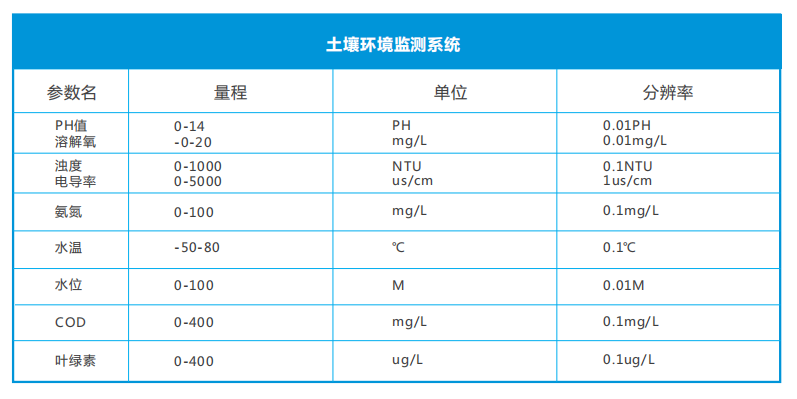

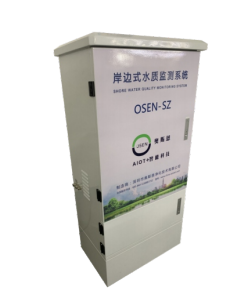

水質環境監測系統

OSEN-SZ水質環境監測系統廣泛應用于濕地公園、河道、水庫等場景。綜合應用傳感器技術、自控技術、無線通訊技術，對水質中的PH值、溶解氧、濁度、電導率、氨氮、水溫、水位、COD、葉綠素等進行24小時實時監測。節省了大量人力物力，大大提供數據的連續性、實時性和有效性。

產品參數

1、實時監測空氣環境、土壤環境、水質環境等要素監測參數；多通道數據采集接口，3路232和3路485接口，支持MODBUS協議，超標報警推送、超標告警查詢、全天候24實時在線監測，可集成多種傳感器探頭，并獲得了軟件著作權--多通道多線程實現交互軟件著作權。

2、支持插入U(xiǎn)盤自動升級軟件程序功能，并獲得了軟件著作權--自動重啟與U盤升級軟件著作權； l 微電腦監測數據采集儀具有氣象數據采集、實時時鐘、定時存儲、參數設定、參數和歷史數據掉電保護等功能；可以配套多種戶內戶外型顯示屏，顯示屏可選單色、雙色、全彩屏，液晶屏。

3、 LED無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距離限制，應用廣泛；終端掉線上線后可以實現續傳，節省流量；數據瀏覽功能。能提供局域網數據瀏覽、互聯網數據瀏覽、手機數據瀏覽等多種數據瀏覽途徑供用戶選擇。

4、硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用；主機可通過集線器接入不同類型的傳感器，互不影響精度；配備LCD觸摸屏操作模塊，支持歷史數據查看、實時數據查詢、報警閥值設置、上傳中心IP設置等功能；具備數據超標聯動報警功能，可聯動報警燈、霧炮機、攝像頭抓拍等。

5、有線傳輸方式：通過標準USB/RS485通訊接口，與監測中心PC機有線連接，實時傳送采集數據；無線傳輸方式：.可以通過GPRS上傳，所測量數據可通過一鍵發送或設置數據發送間隔，實時發送到至服務器上，網頁 和手機APP查看數據，無論在任何地方只要能上網，均可查看下載數據。

6、低功耗設計，增加系統監控和保護措施，防止電源短路或外部干擾而損壞，避免系統死機；數據存儲：可存儲一年以上的原始監測數據，并可通過有線或者無線方式顯示到LED屏幕上或者云平臺軟件；定位功能：內置GPS定位模塊，內置實時時鐘，具有北斗自動校時功能?？蓪?shí)時顯示采集點經緯度并保存。

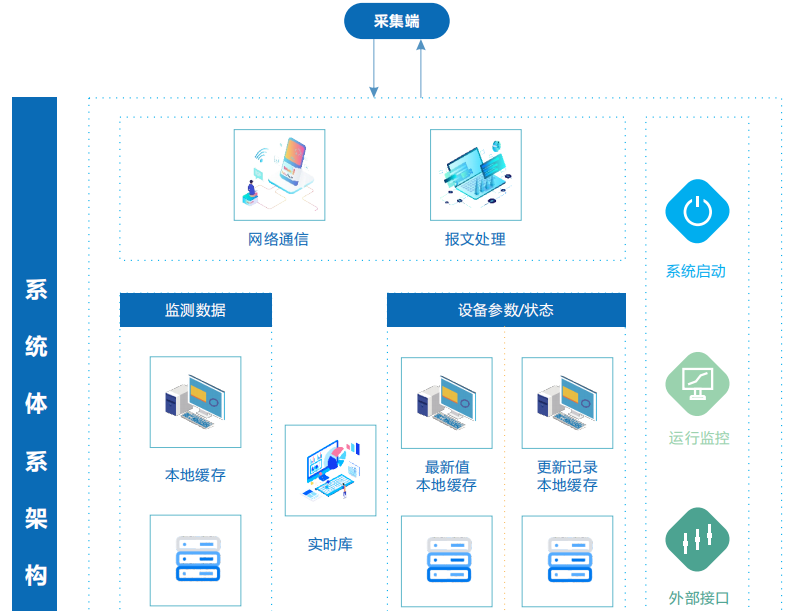

系統框架

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，采集端并非屬于本系統的一部分，圖中給出只是為了方便描述。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 設備參數狀態處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

08 運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的運行。

09 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

技術特點

1、云平臺支持多種監測儀器（微型空氣站、水質監測站、土壤墑情監測站、揚塵在線監測站、噪聲數據、在線油煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析環境狀況，提供全面的數據支撐。

2、調取全市國控站點空氣質量數據，同屏輸出；數據展示功能與天地圖相結合，運用空間分析技術展示不同地點噪聲時空變化功能概述；多站點數據比對分析曲線展示；巡航移動軌跡繪畫，適用于走航監測設備；自動生成日?qǐng)?bào)、周報、月報分析報表，報表自動填充。

3、實時監控前端監測設備傳感器狀態，及時上報故障信息；報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機APP或微信公眾號提醒；數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管；移動APP、微信公眾號服務，滿足移動監管需求。

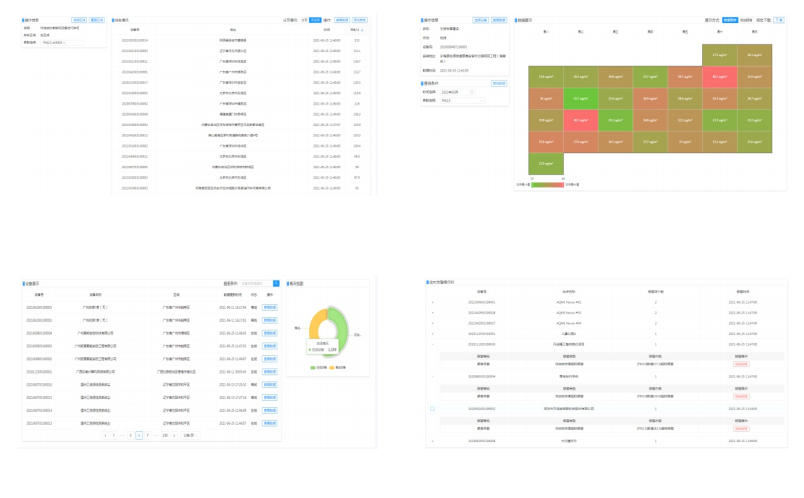

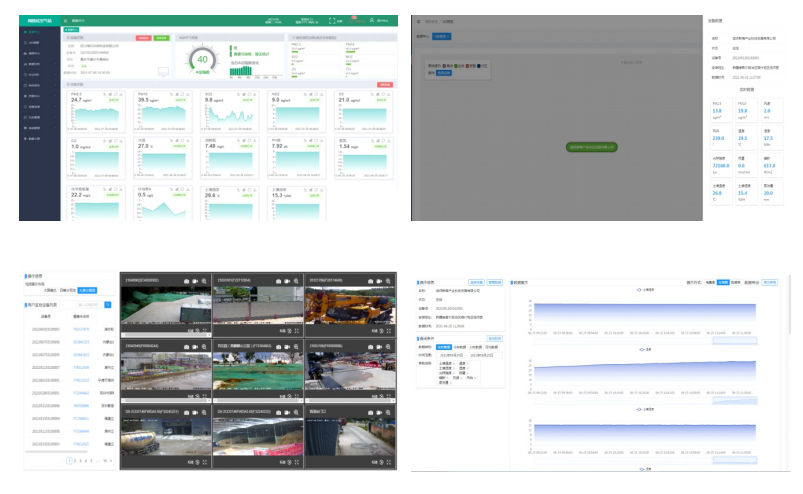

平臺主要功能界面展示

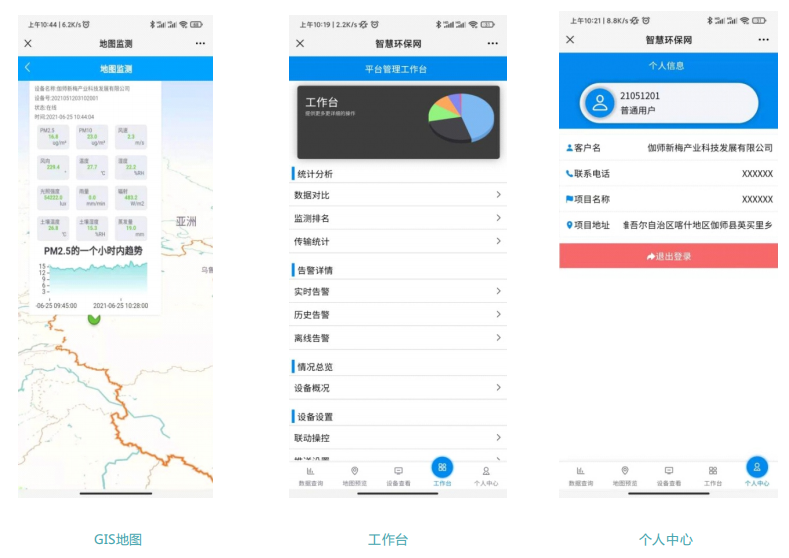

手機APP

為滿足客戶移動監測的需求，我司開通了手機服務，可通過其遠程監督控制的監測設備，凡是能使用APP的手機，都可通過登陸設備賬號，隨時隨地進行設備狀態，數據的查詢，方便快捷。
