概述

中國茶文化源遠流長，是世界上茶葉種植和消費大國，茶葉已逐漸成為我國經濟類 作物，帶動社會經濟的發展。茶葉的廣泛大量種植，帶動了茶農生活水平的提高，帶動 茶葉出產地農業產業結構的變動。 茶樹生長在高山、丘陵地帶，喜歡溫暖、潮濕、蔭蔽的生長環境，需要適當?shù)臏囟取?光照、水分和土壤條件。影響茶樹生長的自然環境條件主要是氣候和土壤，在日常栽培 和管理上必須重視。 日前，一些品牌茶葉被曝出農藥殘留超標，這引起了許多愛茶人士的擔憂，據分析， 茶葉農藥殘留超標主要發生在源頭種植上，為了防治蟲害，茶農大都使用高毒性農藥， 為了解決這一問題，首先就要提倡科學種植，減少農藥使用。 為了讓茶園管理更精準、更科學、更便捷，深圳市奧斯恩推出了一套智慧茶園監測 系統，可以實現精準種植、智能管理、智能決策。旨在不破壞原本傳統的茶園管理的基 礎上，讓技術幫助茶農更科學、高效地管理茶園。

意義

智能茶園農業監測是農業發展的新方向，它根據茶園農作物的生長習性及時的調整 土壤狀況和環境參數，以最少的投入獲得最高的收益。改變了傳統的種植方式及生產經 營管理模式，改善了茶葉的質量與品質，調整了農業的產業結構，確保了農產品的總產 量，高效地利用了各種各樣的農業資源，取得了可觀的經濟效益和社會效益。

“智慧農業”能夠有效改善農業生態環境。

“智慧農業”能夠顯著提高農業生產經營效率。

“智慧農業”能夠徹底轉變農業生產者、消費者觀念和組織體系結構。

政策

《國務院關于大力發展電子商務加快培育經濟新動力的意見》（國發[2015]24 號）

——2015 年 5 月 4 日

《國務院關于積極推進“互聯網+”行動的指導意見》（國發[2015]40 號）

  ——2015 年 7 月 1 日

農業部 國家發改委 商務部印發《推進農業電子商務發展行動計劃》（農市發[2015]3 號）

  ——2015 年 9 月 6 日

農業部辦公廳關于印發《2015 年信息進村入戶試點工作安排》的通知 （農辦市[2015]10 號）

——2015 年 6 月 15 日

產品介紹

奧斯恩智慧茶園監測管理系統由前端數據采集系統、無線傳輸系統、遠程監控系統 和數據處理系統等組成。前端數據采集系統主要負責農業環境中光照、溫度、濕度和土 壤含水量等以及視頻等數據的采集和控制。通過無線傳輸系統將前端傳感器采集到的數 據，傳送到后臺服務器上；遠程監控系統通過在現場布置 攝像頭等監控設備實時采集視頻信號，并實現數據視頻疊加顯示，通過電腦或手機即可 隨時隨地觀察現場情況、查看現場溫濕度等參數和進行遠程控制調節與決策、指導農作 物施肥和灌水等,數據處理系統負責對采集的數據進行存儲和處理,為農作物生產提供分 析和決策依據。 是一款針對農業園區、農業企業、科研機構、專業大戶研發的一套智能農業監控系統。

產品組成

(1) 土壤墑情監測

實現全天候?qū)Σ鑸@土壤各項參數進行采集分析，主要采集參數有土壤溫度、土壤濕改善城市空氣質量，奧斯恩在用心行動 度、土壤 PH 值等參數，亦可擴展添加其他參數，并利用無線網絡將數據遠程傳輸至服 務器，并自動存儲至數據庫中。

(2) 氣象環境監測

通過現場的氣象監測設備，對茶園環境進行實時監測，提高了農業生產對自然環境 風險的應對能力。主要監測參數有：光照、溫度、濕度、PM2.5、降雨量、負氧離子等

(3) 智能蟲情監測

物聯網蟲情測報燈是新一代的圖像式蟲情測報工具，可以很好地實現全天候蟲害的 實時采集分析，并且能夠通過計算機技術以及信息處理技術傳輸?shù)诫娔X和手機。如此一 來，植保人員在為農戶們提供防治指導時，便不必再親自下田調查，足不出戶便可知曉 田間草地貪夜蛾的發生、發展與傳播。

(4) 智能孢子監測

集成電子數碼顯微、數字圖像處理與人工智能識別等現代高新技術，集病菌孢子自 動捕捉、自動識別、自動計數、自動存儲等功能于一體，實現病菌孢子的連續動態監測。

(5) 視頻監控系統

通過高清網絡攝像頭，對整個農業過程中的各個環節進行視頻監控，方便管理人員 對作物生長狀況的遠程在線監控以及質量監督。

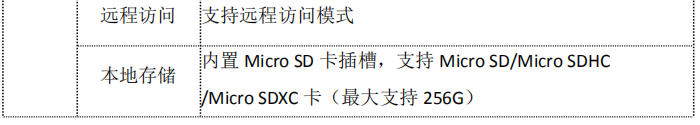

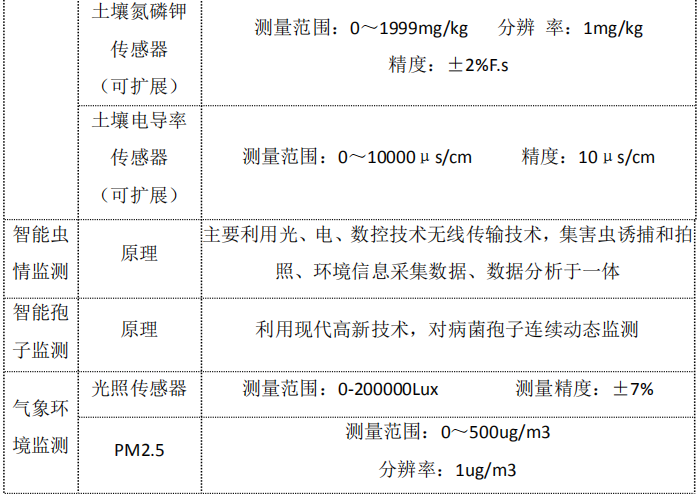

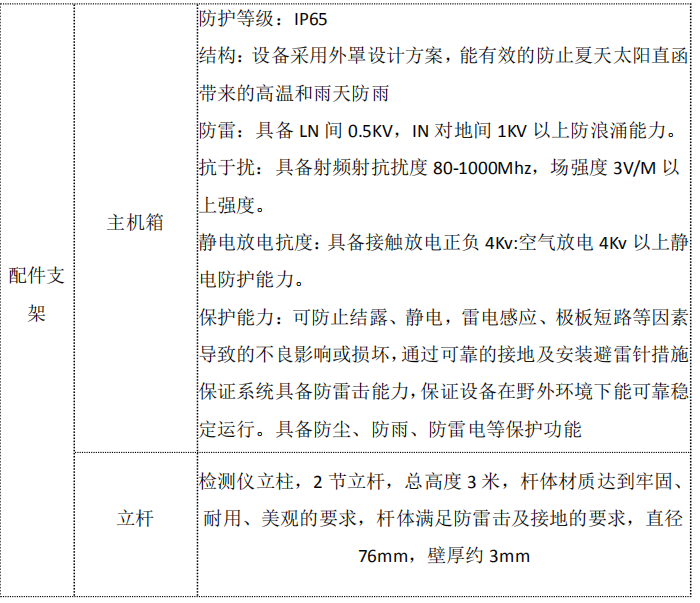

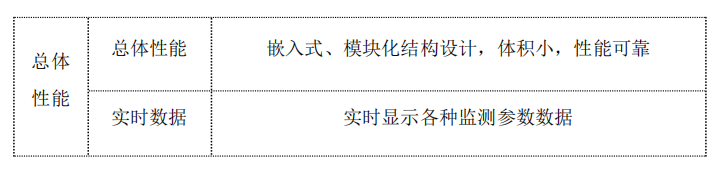

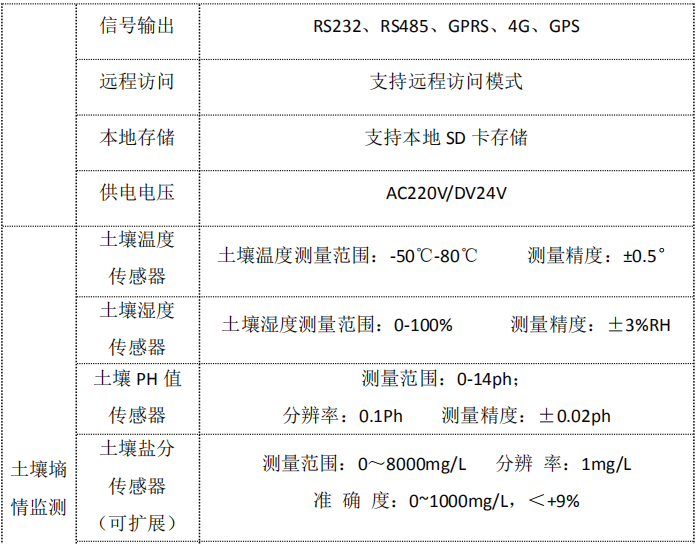

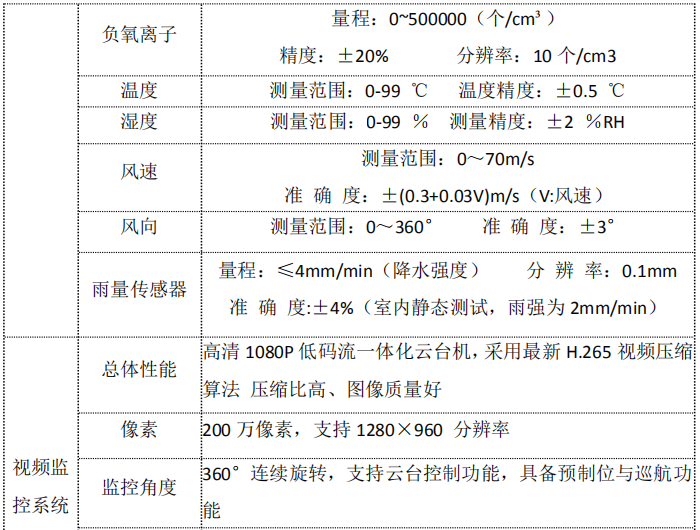

主要參數

產品特點

1、氣象觀測支架整體采用碳鋼工藝，具有良好的防腐蝕性，規范地安裝氣象傳感器， 可長期運行于各種惡劣的室外環境，適應各種復雜天氣。

2、系統具有多種供電方式，交直流兩用或配太陽能電池供電。

3、可以配套多種戶內戶外型顯示屏，顯示屏可選單色、雙色、全彩屏，液晶屏。

4、LED 無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳 輸文字等節目信息，不受距離限制，應用廣泛；終端掉線上線后可以實現續傳，節 省流量

5、工作溫度為-20℃~50℃，工作濕度 0~100%，抗風等級：≤75m/s。

6、主機可通過集線器接入不同類型的傳感器，互不影響精度。

7、有線傳輸方式：通過標準 USB/RS485 通訊接口，與監測中心 PC 機有線連接，實時 傳送采集數據。改善城市空氣質量，奧斯恩在用心行動

8、無線傳輸方式：.可以通過 GPRS 上傳，所測量數據可通過一鍵發送或設置數據發送 間隔，實時發送到至服務器上，網頁和手機 APP 查看數據，無論在任何地方只要能 上網，均可查看下載數據。

9、低功耗設計，增加系統監控和保護措施，防止電源短路或外部干擾而損壞，避免系 統死機。

10、主機數據存儲容量大：設備內部配內存卡可本地存儲監測數據。

11、定位功能：內置 GPS 定位模塊，可實時顯示采集點經緯度并保存。

建設方案

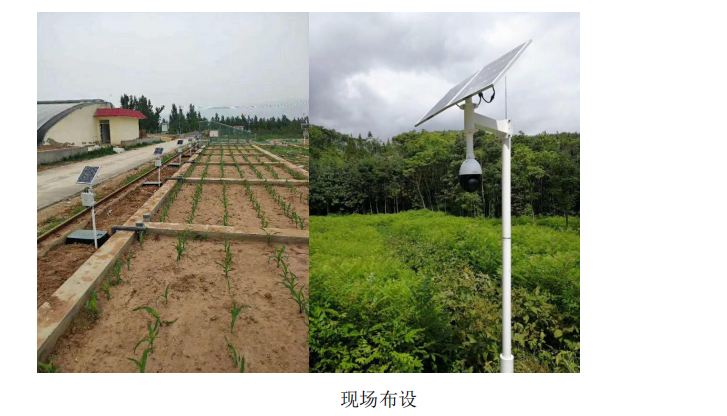

茶園茶樹的生長，空氣溫濕度、光照強度、土壤 PH 值、降雨量等環境要求都非常 重要，每個條件都影響著茶樹的生長，以及茶葉的品質。 對此，可采用我司智慧茶園在線監測系統，在茶園內布設我司監測系統，分別對茶 園內的土壤墑情、氣象環境、蟲情、孢子等，進行 24 小時實時監測，實時把控作物的 生長環境，借助智慧監測手段，進行科學種植，同時，在茶園內布設視頻監控系統，業 主可遠程查看茶園的作物的生長態勢，以便進行下一步?jīng)Q策。

設計原理

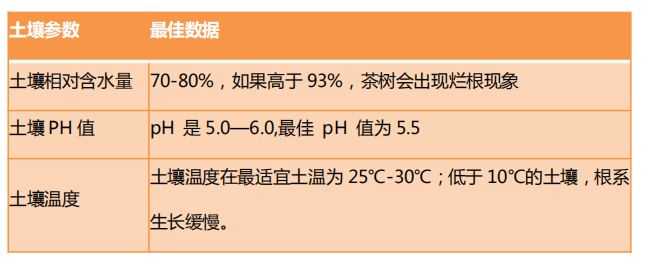

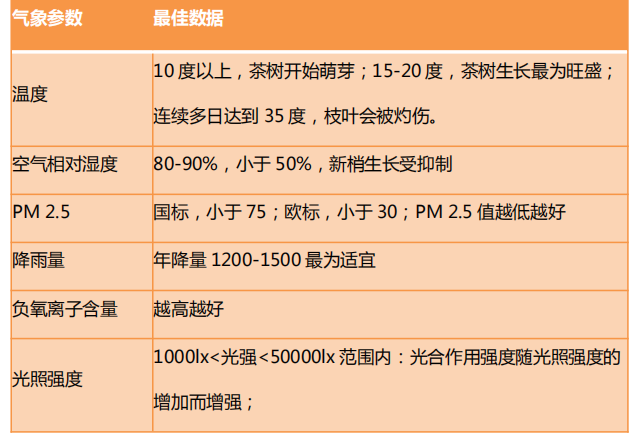

奧斯恩智慧茶園監測系統，通過科學智能的監測手段，幫助茶園園主進行科學的養 殖，通過 24 小時的實時監控，園主可通過我司大數據信息平臺上實時掌握茶葉的生長 環境，當任意指標超標或有不正常生長趨勢，則立即報警并告知園主提前做好下一步?jīng)Q 策。茶葉的生長態勢，與土壤墑情，環境氣象參數息息相關，我司通過與各地茶園園主 以及農科院的專業人士的深入交流，總結出了最適合茶園茶樹生長的土壤條件以及環境氣象條件，可查看下表。

根據上述數據依據，可對相應參數進行閾值設置，任意指標脫離最佳范圍立即報警 并通知茶園園主；同時，設備可支持聯動控制，當任一參數超標時，即可聯動相應處理 設備，進行處理，例如土壤濕度不足時，聯動開啟水閥，進行灌溉，使茶園環境始終保 持最佳狀態，實現科學智能種植 。

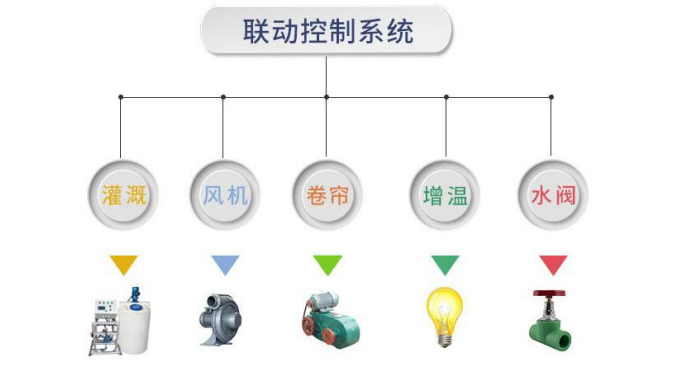

設備聯動控制原理主要是通過繼電器對農場內風機、卷簾等設備進行聯動控制，當 采集系統監測到作物異常生長時，采集系統給予繼電器一個信號，通過繼電器控制啟動 相關設備；業主亦可通過智慧茶園信息化平臺根據作物生長情況遠程啟動相關設備。

平臺架構

智慧茶園信息化平臺

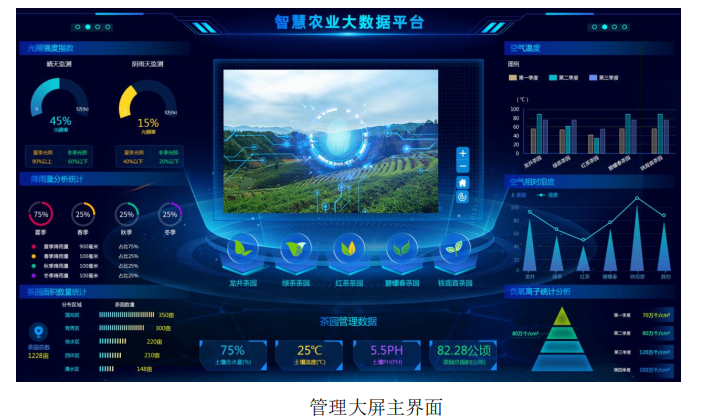

奧斯恩智慧茶園信息化云平臺，以整合各方力量共同推進農業現代化發展為目標，改善城市空氣質量，奧斯恩在用心行動 推動傳統農業向智慧農業體系和模式轉型，通過新一代物聯網、大數據、云計算等先進 的信息化技術，有效整合現有各類涉農資源，從頂層架構開始，深入農業各個層級，建 立一個中心平臺多個應用的“物聯網+農業”，形成大農業云數據中心。 主要基于 GIS 地圖展示指定區域內的農業資源、生產、銷售、消費及農業環境等數 據資源信息，通過大數據技術對相關數據進行清洗、技術處理，對“土地流轉、耕地質 量、精準生產、產銷預警、自然及生物災害預警”等業務環節的問題處理提供數據支持 依據，保障農業生產經營活動合理化、規范化、科學化的開展進行。 茶園園主可在平臺上通過數據大屏實時監測，統籌規劃，對茶葉的生長、灌溉、施 肥等絕對把控，實現茶葉生產全流程的質量追溯，保證茶葉質量，提高消費者信賴度， 從而提高經濟效益。通過統一管理中心，對茶園內的各類品種茶葉的種植環境、生長周 期、氣象和氣候數據、病蟲害資料數據、茶園經濟數據進行統一管理、展示并進行決策 分析。

對于某一茶葉出現異常生長趨勢時，可進入該茶葉的數據分析大屏查看其各項數據 詳情，找到異常生長的源頭，準確判斷，及時控制，使茶葉恢復正常生長。

智慧茶園信息化平臺可實現系統由蟲情監測、病情監測、墑情監測和苗情監測四個 模塊組成，詳細功能如下：

蟲情監測

智能蟲情采集設備利用害蟲的趨光天性，對害蟲進行誘殺，并利用內置超高清 攝像頭對儲蟲盒的蟲體進行拍照，通過 3G 或4G 網絡將照片即時發送至遠程信息 處理平臺，利用前沿的圖像處理技術，對照片進行分析處理，實現對害蟲的分類與計數， 并且形成數據庫。 通過數據分析與統計，判斷某個區域某種作物發生某種蟲害的趨勢，并且發出有 效預警，提醒相關管理人員提前采取防治措施，真正做到對蟲情的防治。為茶葉高質 高產提供了有力保障。

（1）圖像列表

以列表的形式實時更新并展示蟲情測報設備上傳的照片及數量，支持對不同設 備、時間段的選擇性篩選。

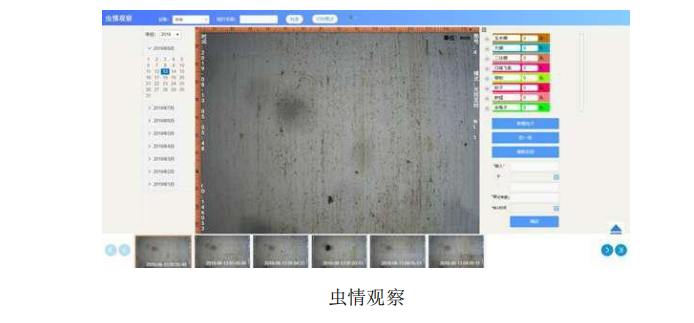

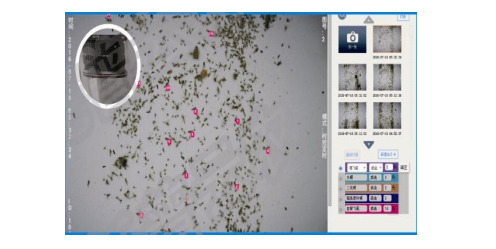

（2）蟲情觀察

可對任意設備、日期、時間點的蟲情照片進行觀察，可對自動拍攝進行手動補拍，支持 對蟲情數據的上傳及修改。

（3）數據分析

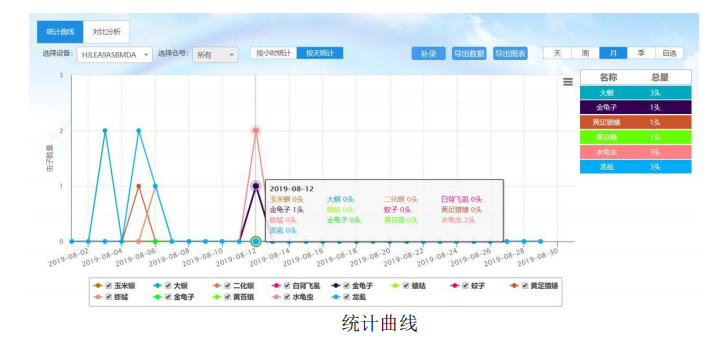

1）統計曲線 可對蟲情監測設備采集的數據進行統計并通過曲線的形式展現，用戶可通過 按鈕對設備、時間段、蟲子種類進行選擇性展示。

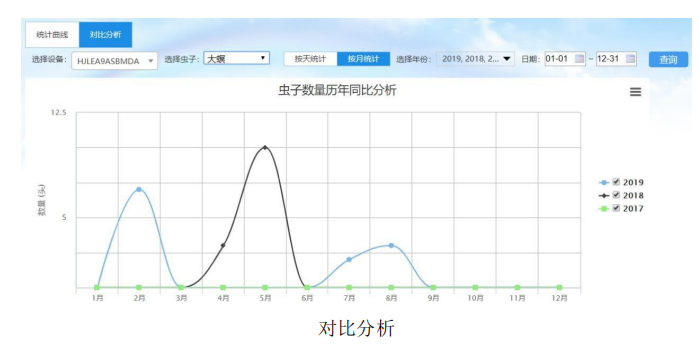

（4）對比分析

可查看不同設備、蟲子種類、時間段在不同年份的蟲子數量曲線，為用戶提供直 觀的歷年蟲情對比。

（5）預警分析

選定基地和蟲情監測設備后，點擊篩選，可查看設備日、周、月、季的蟲情數量 統計曲線，可識別并統計昆蟲的數量。 通過大數據中心對歷史數據的分析，預測下一時間段的蟲情數量，通過預警值 設置，對蟲情危害程度進行等級劃分。 同時支持蟲情的多曲線綜合展示、K 線分析及地圖分析。

（6）預警通知

當蟲情數量達到預警值后，平臺會自動預警，顯示預警信息，APP 也會同步進行報警。

病情監測模塊

通過智能孢子捕捉儀收集并拍攝隨空氣傳播的病害病原菌孢子及花粉塵粒， 通過對樣本照片的分析研究，判斷病害孢子存量及其擴散動態，為預測和預防病害傳 染、流行提供可靠數據。 孢子功能分為圖像列表、孢子觀察、數據分析。 當前地塊上關聯的孢子捕捉儀設備所捕捉到的所有孢子圖片都會在圖像列 表中展示，點擊任意圖片的縮略圖，查看這個圖片的詳細大圖。

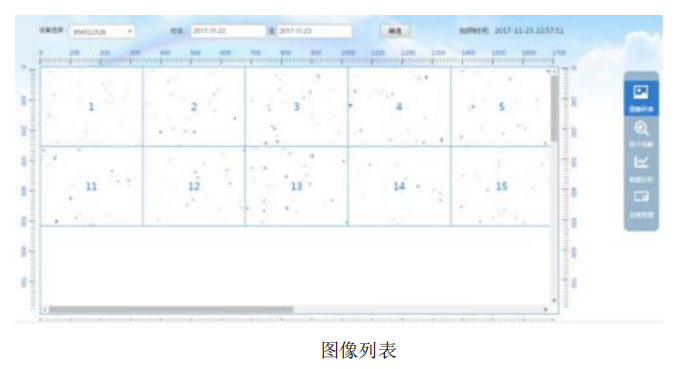

(1) 圖像列表

設備上采集到的所有孢子圖片集中匯集到本頁面?？蓪︽咦诱掌M(jìn)行預覽， 對孢子信息進行初步查看，并可預覽每張圖片的基本信息，如時間，地點，并對 所有信息進行管理，根據需要篩選出所需設備，所需時間的孢子照片。

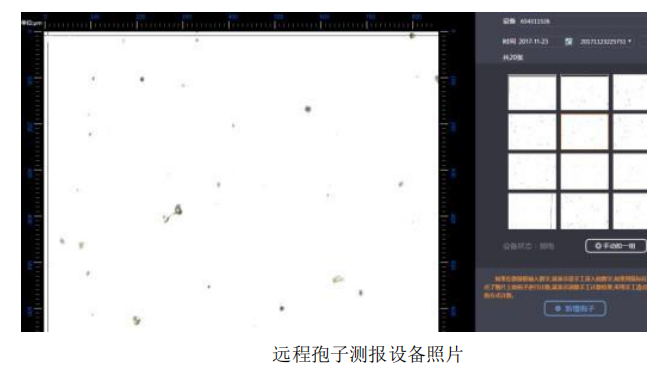

(2) 孢子觀察

1）可對單張孢子圖進行放大觀察大圖。

2）在對單幅圖片的大圖進行觀察時，可以選擇觀察的圖片對象，也可以選 擇時間段對照片進行篩選查詢。

3）可以對圖片進行數孢子的操作?？蛇x中需要操作的孢子種類，然后點擊 圖片上有孢子的地方，圖片上就會留下標記，記錄孢子。需要取消記錄點時，再次點 擊即可。結束操作后點擊確定保存操作。

4）數孢子的操作之前可添加孢子類型。可添加或選擇孢子名，其中可以選 擇選項中已有的孢子，也可以選擇自定義。之后選擇孢子類型（同型/異型）。

(3) 數據分析

1）默認顯示數據列表，展示所有設備自動采集或手動拍照上傳的數據。

2）在左上方可以切換統計曲線查看數據。點擊對應蟲子類型，可以單獨顯 示某類蟲子的曲線，再次點擊還原。

墑情監測模塊

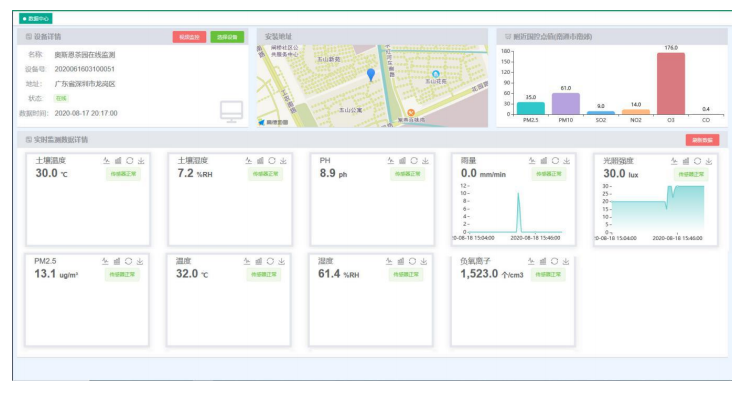

墑情監測模塊主要采集茶園的種植氣象環境指標，配有土壤濕度、土壤溫度、 土壤 PH、空氣溫/濕度、雨量、風速/風向、光照強度、PM2.5、負氧離子等，墑 情信息可以實時直觀展示方便管理人員通過列表、圖表的方式查看詳細墑情信息，也 可以定時將采集到的各種數據通過無線網絡發送到監測平臺或者手機APP 端，方便指導 農業生產并有效形成氣象災害預警，以便及時采取措施，降低災害損失。模塊主要功 能包括實時監測、數據分析、設備管理。

苗情監測模塊

苗情監測模塊通過苗情監測設備，實時采集現場作物生長情況， 通過高清視頻了 解作物的生長態勢來判斷作物的整體發育與生長是否良好，并且提供定時拍照功能，將每 個特定時期的作物長勢圖片拍照并上傳至數據中心，以備后期的作物長勢分析提供依據。 模塊主要功能包括實時監控、設備控制、視頻回放。

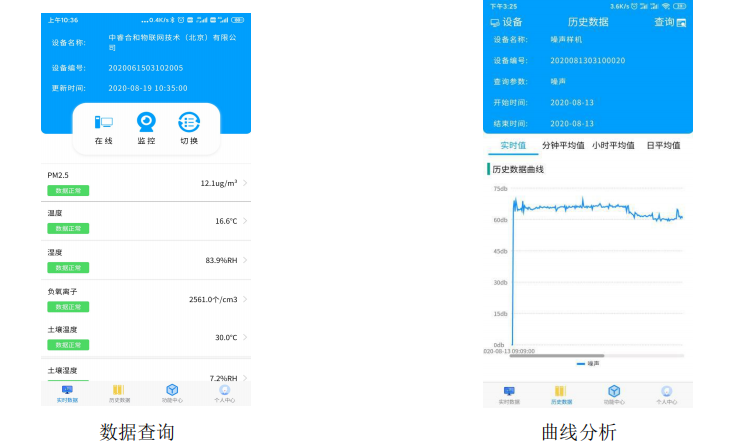

配套 APP

通過手機 APP 遠程對環境參數、現場視頻、數據曲線進行實時查看，用于農 作物生產適宜性分析、研究。可隨時隨地聯動控制設備，查看設備執行狀態。
