產品概述

防爆型工業環境粉塵報警器（OSEN-FC）是奧斯恩針對工業粉塵 懸浮顆粒物濃度污染而研發出來的一款在線監測設備，由顆粒物在線 監測儀、預處理系統（根據實際應用場合確定）數據采集和傳輸系 統、后臺數據處理系統及信息監控管理平臺共四部分組成。 防爆型工業環境粉塵報警器（OSEN-FC）是奧斯恩針對工業粉塵 懸浮顆粒物濃度污染而研發出來的一款在線監測設備，由顆粒物在線 監測儀、預處理系統（根據實際應用場合確定）數據采集和傳輸系 統、后臺數據處理系統及信息監控管理平臺共四部分組成。

系統集成了物聯網、大數據和云計算技術，通過光散射在線監測儀 和采集傳輸?shù)仍O(shè)備，實現了實時、遠程、自動監控顆粒物濃度；數據 通過采用 3G/4G 網絡傳輸，可以在智能移動平臺、桌面 PC 機等多終 端訪問;監控平臺還具有多種統計和高濃度報警功能。

工作原理

防爆型工業環境粉塵報警器 （OSEN-FC）采用光散射原理工作?？諝庵械姆蹓m顆粒物在高能激光束照射下產生光散射效應， 散射光強跟粉塵顆粒物濃度成正 比，高靈敏的光電二極管接收到散射光。

由光信號轉換成電信號，電信號 經過放大電路放大、單片機電路數字化處理、再按特定的數學模型計算，從而得出被檢測污染源的粉塵濃度數。

粉塵濃度的數據通過RS-485通訊 接口傳輸?shù)絇C機，在PC機的顯示屏上讀取所檢測到的粉塵濃度數?？蓪?shí)現全天候無人值守的粉塵濃度在線監測。

應用場景

防爆型工業環境粉塵報警器（OSEN-FC）適用于工廠車間、開放空間、儲煤場地及生產場所的粉塵濃度實時在線精準檢測。防爆型工業環境粉塵報警器（OSEN-FC）廣泛應用于皮帶走廊、風力送料、生產車間、鋼鐵冶金、熱電廠、化工廠、鍋爐房、 施工工地、打磨車間、木器加工、藥品制造、煙草制造、建材行業等各種危險的涉粉工業場所。

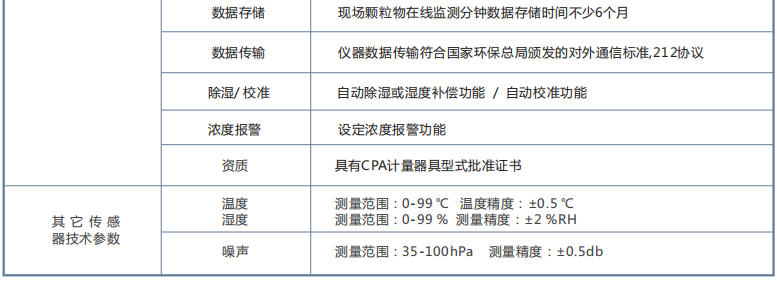

產品參數

注：溫度、濕度、噪聲等檢測參數可根據具體需求做增減。

產品特點

1、測量周期可任意設置，儀器響應速度快，能客觀反應被檢測環境粉塵濃度動態變化過程。

2、產品性能穩定、可靠、使用方便、耗電省。外殼采用防爆型機 箱，防爆結構設計可應用在各種危險的工業場所。

3、儀器的RS-485通訊接口通過PC機連接到寬帶網，把測試數據傳輸?shù)奖O(jiān)測中心； 或?qū)x器的RS485通訊接口通過3G/4G、無線數傳電臺等無線通訊裝置連接到 無線通訊網，亦可把測試數據傳輸?shù)奖O(jiān)測中心。

特性優點

1、產品傳感器已取得獲得國家CPA計量器具型式批準證書。 產品實時在線連續檢測，數據精準，數據直讀，產品自帶顯示屏，可實現測量數據直讀，方便使用者隨時看。 測量介質范圍寬泛，產品量程范圍大，可定制0.01-50mg/m3,0.01-100g/m3量程。

2、粉塵粒徑檢測范圍：TPS、PM10、PM2.5。 傳感器為無源被動型，無電子電路，免維護，十年超長壽命期。 產品為一體式設計，集粉塵傳感器、變動器、及數字顯示屏和聲光報警等為一體，結構緊湊，安裝簡單。

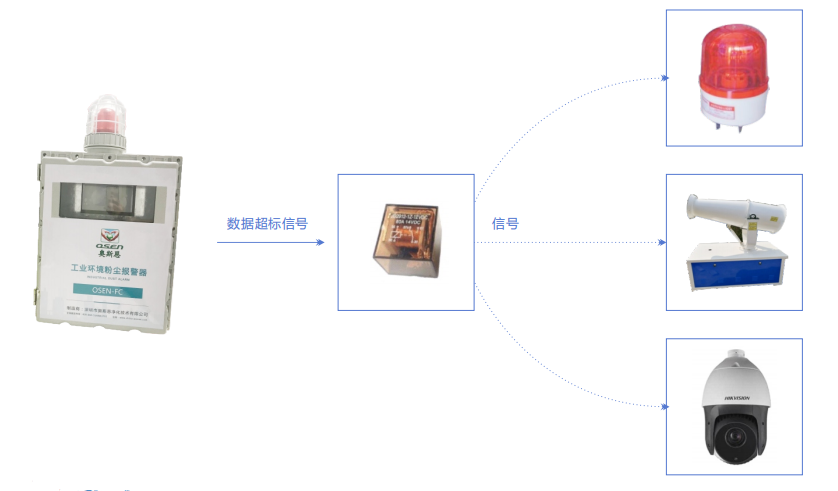

3、標準總線RS485和4-20mA信號同時輸出，可連接上位機和云平臺實時監控。 一路本地聲光報警器，四路繼電器開關量輸出，可直接連接風機、霧炮、電磁閥、報警器等設備，也可以通過驅 動中間繼電器來驅動大功率設備。 可與各種二次顯示儀、數采模塊、PLC、DCS系統連接。

技術方案

?案架構圖

防爆型工業環境粉塵報警器（OSEN-FC）監測系統數據傳輸主要以： GPRS數據傳輸網絡、數據接收服務器、客戶機（服務器 和客戶端可為同一臺電腦）等組成。系統監測到的粉塵濃度等數據，通過GPRS傳輸網絡經過Internet發送到接收數據的服務器上，并且自動將數據保存并寫入數據 庫，客戶端可以通過瀏覽器或手機端查看數據，并通過接收軟件方式監控在線監控設備。

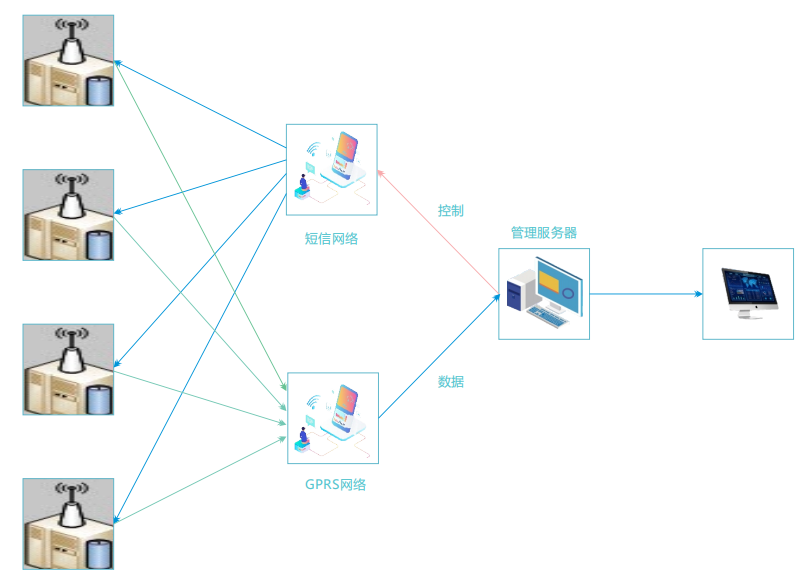

以下是設備傳輸示意圖：

粉塵報警器?作說明

防爆型工業環境粉塵報警器（OSEN-FC）設備接通電源后，粉塵報警器進入工作狀態。檢測空氣需通過傳感器部分，傳感器會 感應并采集氣體中粉塵粒子所攜帶的電荷，并傳送至處理器。處理器把信號處理結果轉換成與粉塵含量成線性關系的輸出值，并顯示數值在顯示屏上。信號輸出與其他信號處理系統連接， 方便信號的后續處理。

工作流程示意圖如下：

特?功能

現場端物聯感知

智能感知層實現多維一體化，包括有害氣體實時監測、氣象參數監測裝置等。 巡航軌 跡回放 走航式監測系統均配備GPS定位模塊，實時上傳設備的位置至服務器，用戶可登陸我司云平臺根據時 間段查詢?cè)O(shè)備在該時間段的移動軌跡，并可進行回放查看。

GPS定位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時的位置信息上傳 至服務器，用戶也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

斷網續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷點續傳功能，當設備監測到網 絡中斷時，自動將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷線的這段時間里所監 測到的數據上傳至服務器保存。

超標報警

設備可設置報警閾值，支持遠程設定，當數據超過閥值時設備自動報警并上傳至監管平臺，通過 PC端平臺或移動微信端提醒監管人員，如設備端配備報警器，可自動聯動報警器進行聲光報警。

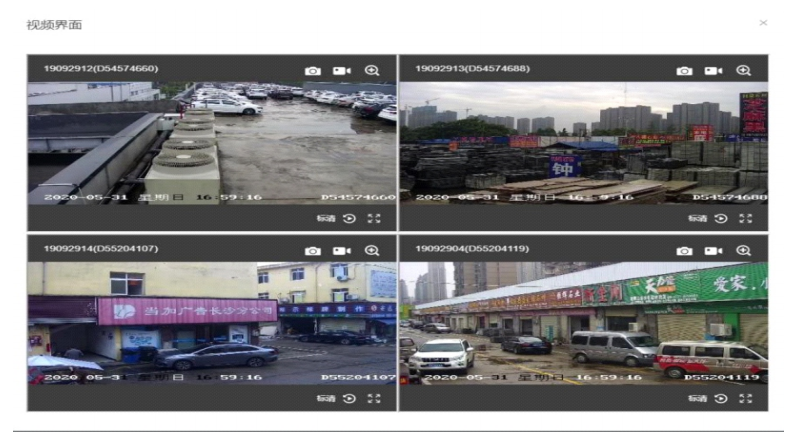

視頻監控裝置

可配備高清網絡攝像機，實現對現場情況的實時圖像監控，基于數據庫的視頻疊加功能。 支持與海康、大華等品牌攝像頭進行數據視頻疊加開發，配套客戶端和手機APP遠程查看錄像，通過上位機軟件設置閥值，超標自動抓拍上傳圖片，可實時錄像存儲時間不少于1個月。支持寬帶/WI FI/GPRS傳出方案。

傳輸網絡

設備支持3G/4G，RJ45以太網接口，RS485，RS232等通訊方式把采集到的數據傳輸?shù)綂W斯恩云平 臺，保存，分析，統計展示，預警處理。

系統組成

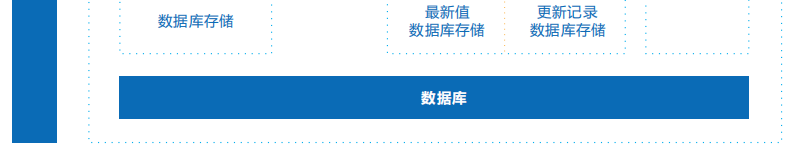

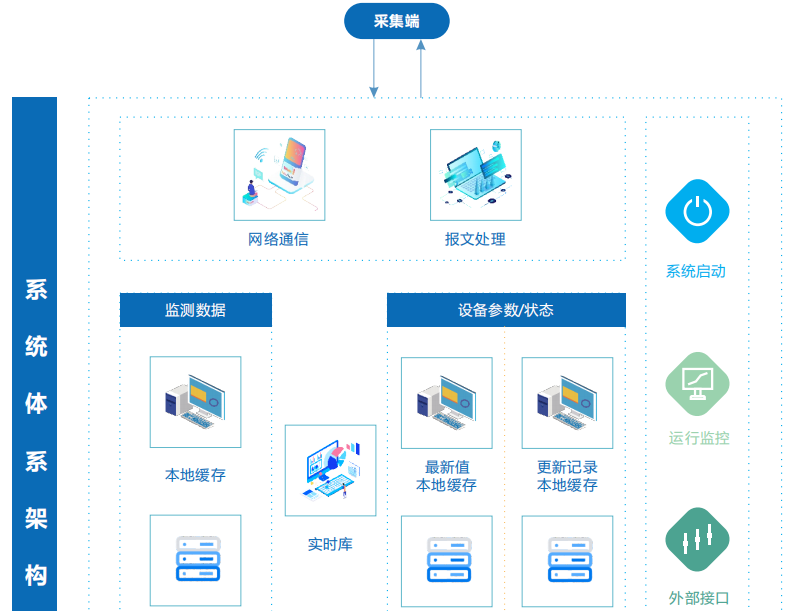

系統架構

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 設備參數狀態處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

06  實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

08 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊方式（如有線、無線、串口），多種通訊模式（如定時發送模式、 實時發送模式、召喚發送模式等）和多種通訊協議進行數據采集。

實時內存庫

為了能保證系統的實時性，系統設有一個緊湊的、功能強大的實時內存庫，用來實時、高效地處理海 量實時數據、實時狀態、實時報警、遙調指令、計算量數據等，對內部數據對象進行查找、定位、過濾等，并且實時刷新。

數據處理

系統軟件可采集海量數據，這些海量數據需要快速、有效地處理，而系統軟件具有很強的數據處理能 力，能根據客戶提供的計算公式、工程轉換方法、項目系數、審核規則、國家或行業相關規定等對采 集的原始數據進行運算，算完后將原始數據和運算后數據在數據庫不同表中同時分別存儲。

數據存儲

系統軟件具有多種數據庫的寫入功能，如ORACLE等。管理員通過相關配置界面選擇其中一種數據庫。 系統具備數據緩存技術，將來不及寫入數據庫的數據及時存儲到實時文件里，在系統空閑時或故障恢 復后及時將數據補回到數據庫內，確保數據不丟失。

系統性能

系統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、查詢、更新由于本系統負責現場各類上傳數據的接 收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

01 可支持10000個點的數據并發處理，并且可擴展通訊協議。

02可確保7*24小時穩定無故障運行。

03 系統寫入速度不低于10000條/秒。

大數據云平臺

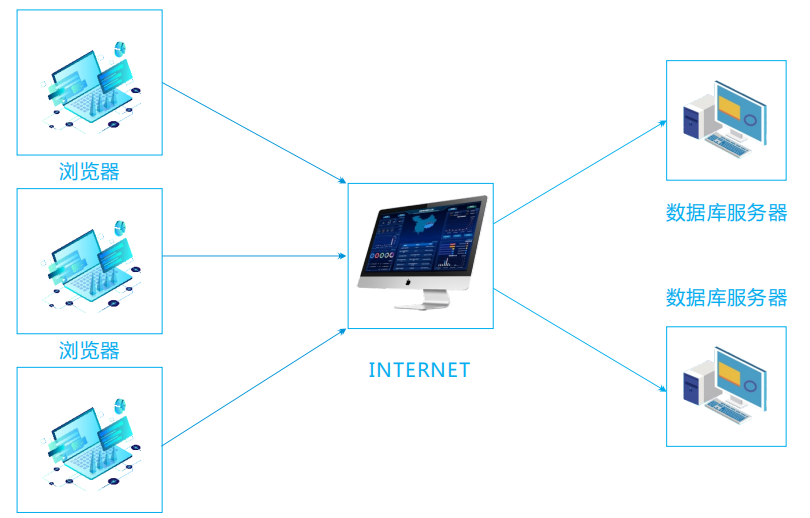

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場端設備對環境空氣質量進行監測，并將監測數據在軟件系統進行質控 、分析以及應用。系統提供污染“時”、“空”、“物”分析，從而為轄區環境空氣質量監管和污染來源分析提供科學合理的決策 支持。數據詳情可進行多元化展示，國控站點數據同屏輸出， 智能分析比對，生成分析報表；結合大數據分析模型，由點及面，全 面覆蓋，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。本平臺架設在服務器上，采用B/S 構 架（架構圖如下），通過網絡實現遠程登錄，無需安裝任何軟件，通過瀏覽器即可登錄查看。

技術特點

1、云平臺支持多種監測儀器（環境監測預警、常規空氣站、微型空氣站、揚塵在線監測站、激光雷達數據、在線 源解析數據、超級站數據、在線油煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析空氣質量狀況，提供全面的數據支撐。

2、調取全市國控站點數據，同屏輸出，比對分析。 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點空氣質量時空變化功能概述。 多站點數據比對分析曲線展示。

3、巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量。自動生成日?qǐng)?bào)、周報、月報分析報表，報表自動填充。 地圖輔助工具：支持矢量地圖與衛星地圖模式切換、標注、測距。

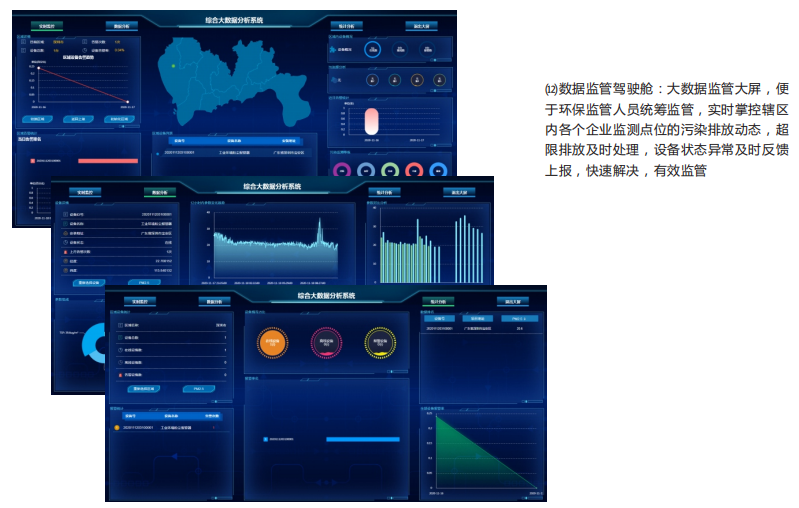

4、數據時序趨勢：提供時間趨勢、GIS 空間、同比環比、排名、分析報表、分析報告和優良天達標天分析功能。 實時監控前端監測設備傳感器狀態，及時上報故障信息。 報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾號 提醒。 數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。 移動 APP（安卓版）、微信公眾號服務，滿足移動監管需求，無需受限于系統差異。

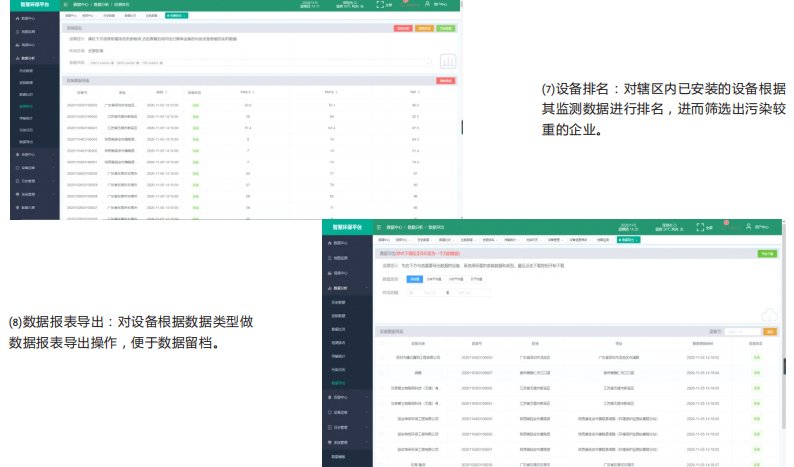

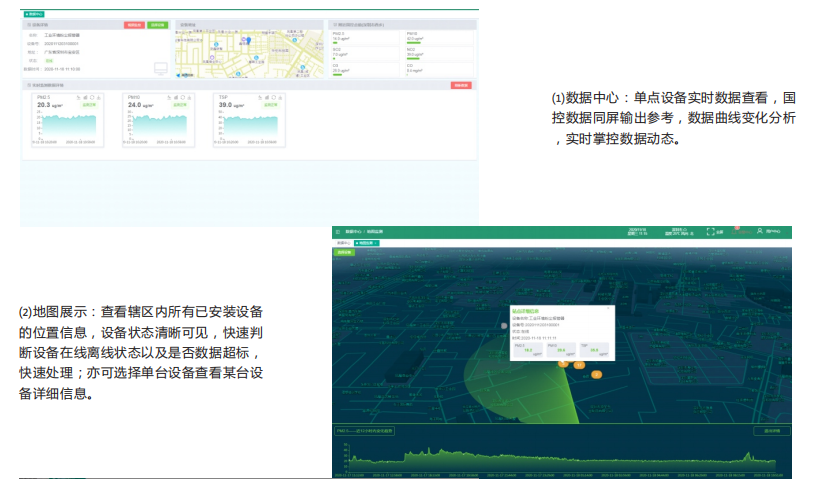

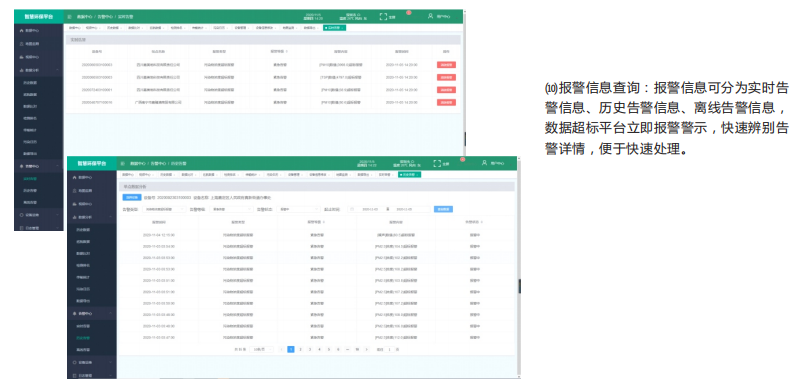

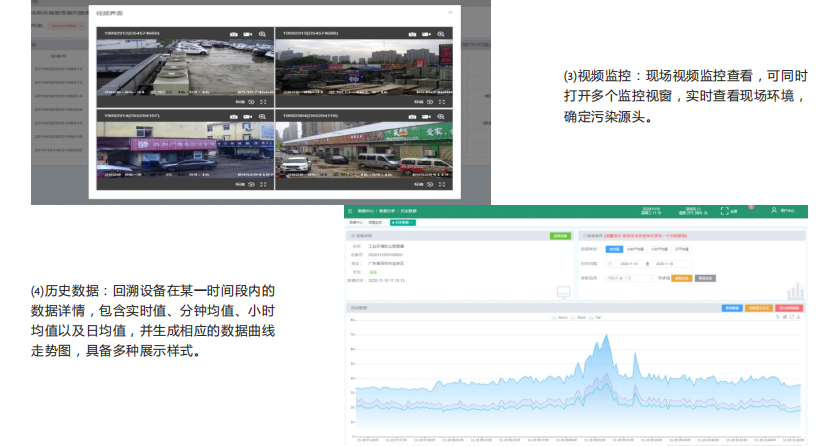

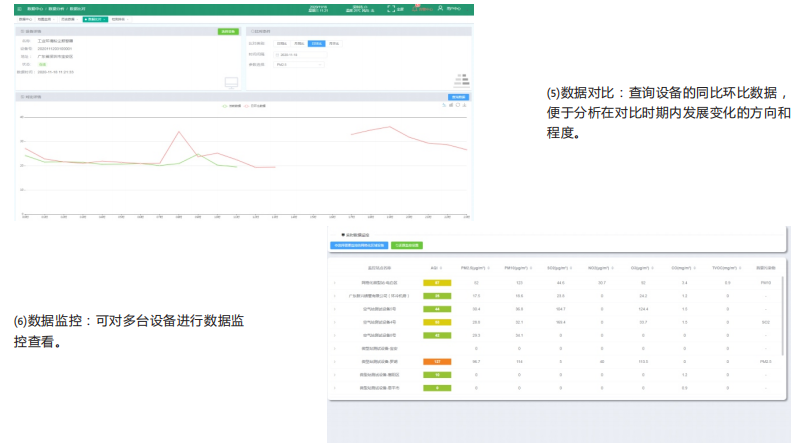

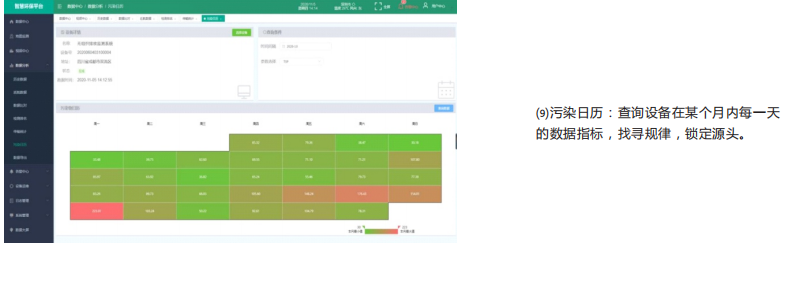

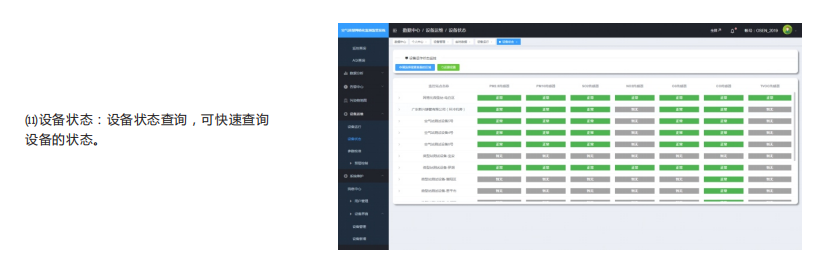

平臺主要功能界面展示

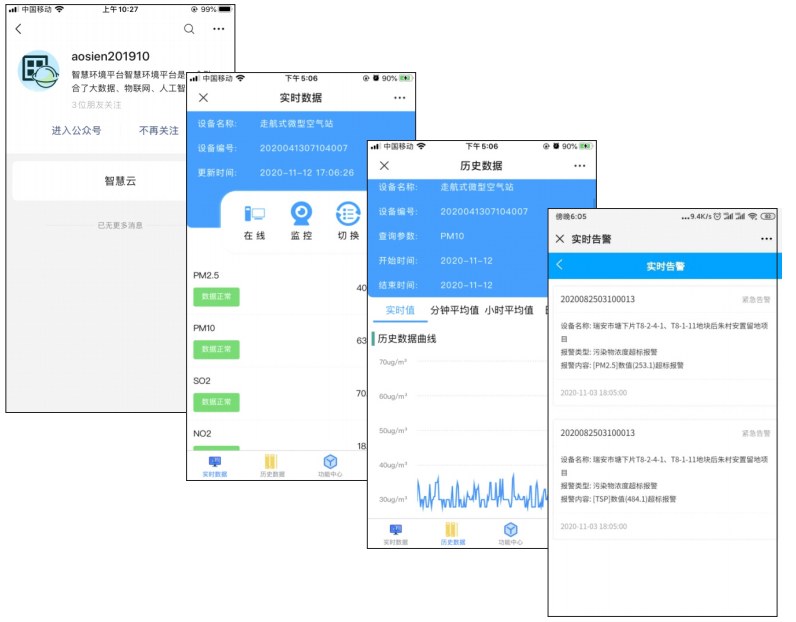

微信公眾號

智能云數據分析軟件，基于走航式環境監測系統，向客戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數 據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準 穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。
