產品概述

工業環境粉塵報警器（OSEN-FC）是奧斯恩針對工業廠界粉塵濃度污染專門用于采集大氣懸浮顆粒物濃度的在線監測設備，由 顆粒物在線監測儀、控制報警器主機及信息監控管理平臺共三部分組成。系統集成了物聯網、大數據和云計算技術，通過光散射在 線監測儀和采集傳輸?shù)仍O(shè)備，實現了實時、遠程、自動監控顆粒物濃度;數據通過采用 3G/4G 網絡傳輸，可以在智能移動平臺、桌 面 PC 機等多終端訪問;監控平臺還具有多種統計和高濃度報警功能。

控制報警器

報警控制器是一種污染物濃度監測和集中報警控制器，電源由市電電網或蓄電池直接供電。本報警控制器接收RS485信號和4- 20mA，一臺粉塵報警控制器可接入120路總線制RS485輸出粉塵探測器和8路4-20mA輸出粉塵探測器。

1、主電源采用市電AC220V 50Hz（主板工作電壓為 24VDC），備電采用24V蓄電池，使用方便。

2、控制器安裝簡單方便。內置微處理器，智能化報警、故障判斷。

3、具有自診斷功能，可以檢測現場探測器的故障情況。

4、控制器采用技術先進的數字化總線協議，操控性能強

5、支持RS485輸入、RS485輸出和4-20mA輸入、4 -20mA輸出。

6、多臺控制器可組網工作，可主從機運行模式。同時顯示多通道探頭的濃度值、單位、報警狀態、 工作狀態等信息。

7、具有存儲功能，可記錄濃度值、故障報警、濃度報 警等信息。

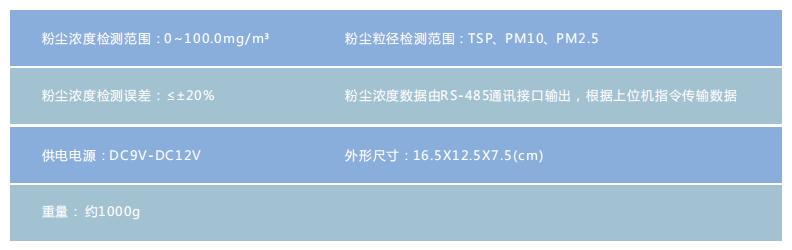

粉塵傳感器

儀器采用光散射原理工作?？諝庵械姆蹓m顆粒物在高能激光束照射下產生光散射效應，散射 光強跟粉塵顆粒物濃度成正比，高靈敏的光電二極管接收到散射光，由光信號轉換成電信號，電 信號經過放大電路放大、單片機電路數字化處理、再按特定的數學模型計算，從而得出被檢測污 染源的粉塵濃度數，粉塵濃度的數據通過RS-485通訊接口傳輸?shù)絇C機，在PC機的顯示屏上讀取 所檢測到的粉塵濃度數據?？蓪?shí)現全天候無人值守的粉塵濃度在線監測。

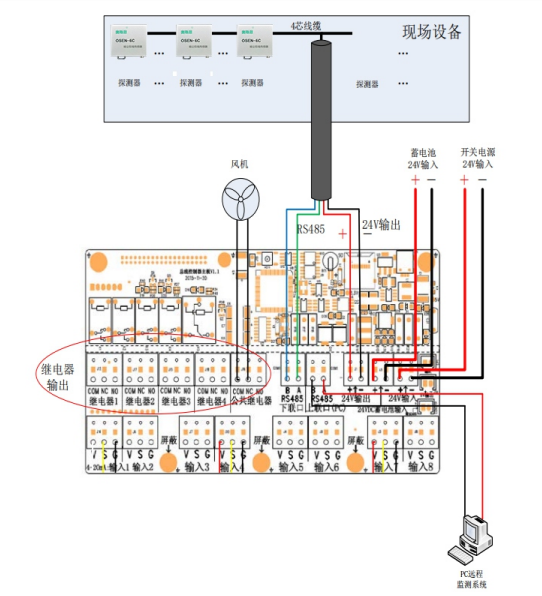

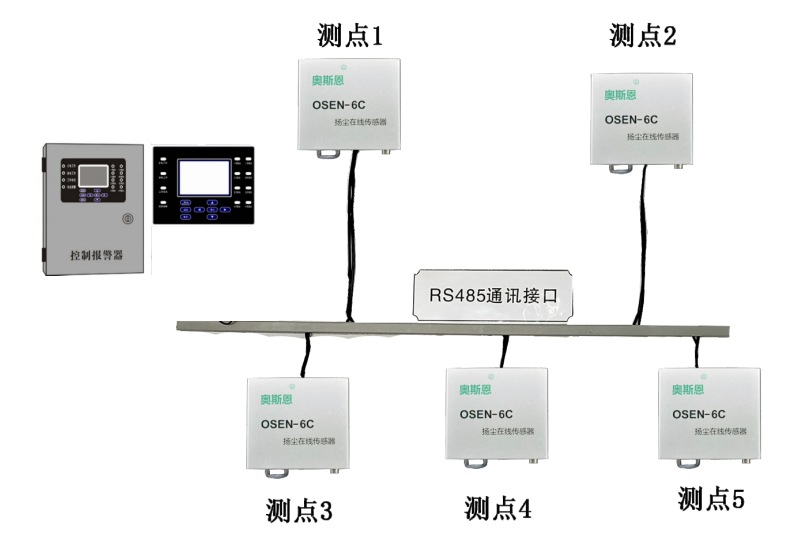

系統拓?fù)?nbsp;

報警控制器的CPU循環檢測探測器的工作狀態，當探測器監測到環境的粉塵濃度超過報警設定值時控制器發出聲、光報警并根 據設置輸出聯動控制信號。

性能特點

大數據云平臺

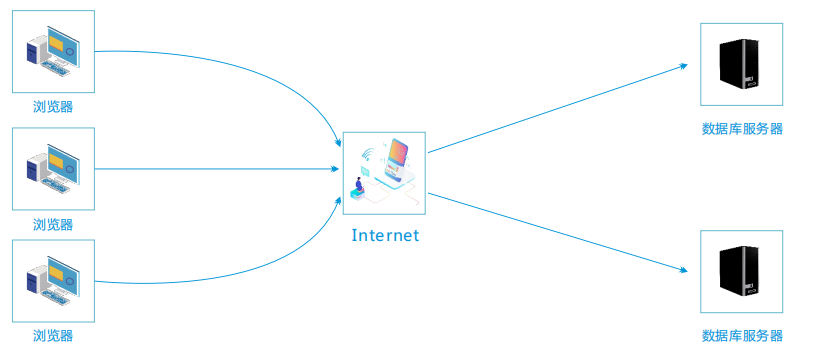

粉塵監測數據用戶可以從控制報警器上查看到各個點位的實時數據，同時，也可從我司環保大數據云平臺（以下簡稱云平臺） 上查詢，通過現場端設備對環境粉塵濃度進行監測，并將監測數據在軟件系統進行質控、分析以及應用。系統提供污染“時”、“ 空”、“物”分析，數據詳情可進行多元化展示，國控站點數據同屏輸出，智能分析比對，生成分析報表；結合大數據分析模型， 由點及面，全面覆蓋，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。本平臺架設在服務器上 ，采用B/S 構架（架構圖如下），通過網絡實現遠程登錄，無需安裝任何軟件，通過瀏覽器即可登錄查看。

技術特點

1、云平臺支持多種監測儀器（環境監測預警、常規空氣站、微型空氣站、粉塵在線監測站、激光雷達數據、 在線源解析數據、超級站數據、在線油煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析空氣質量狀況，提供全面的數據支撐。

2、多站點數據比對分析曲線展示。巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量。 自動生成日?qǐng)?bào)、周報、月報分析報表，報表自動填充。地圖輔助工具:支持矢量地圖與衛星地圖模式切換、標注、測距。 數據時序趨勢：提供時間趨勢、GIS 空間、同比環比、排名、分析報表、分析報告和優良天達標天分析功能。

3、實時監控前端監測設備傳感器狀態，及時上報故障信息。 報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信 公眾號提醒。

4、數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。 移動 APP（安卓版）、微信公眾號服務，滿足移動監管需求，無需受限于系統差異。

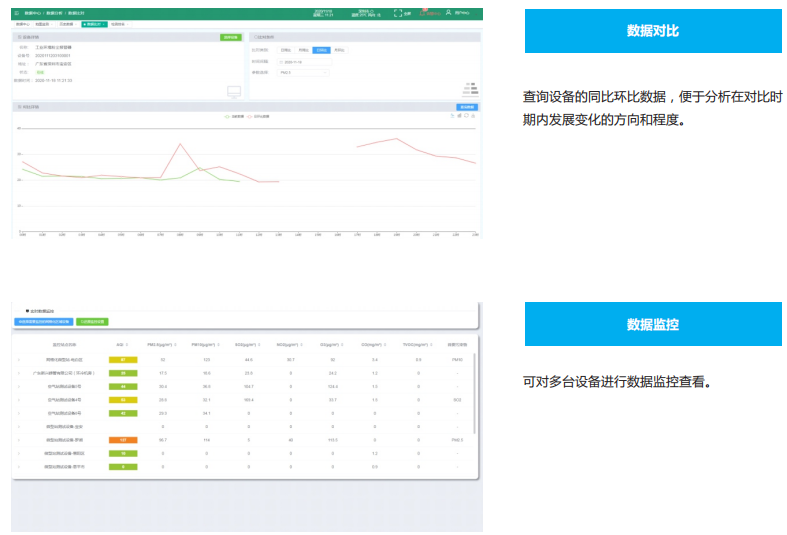

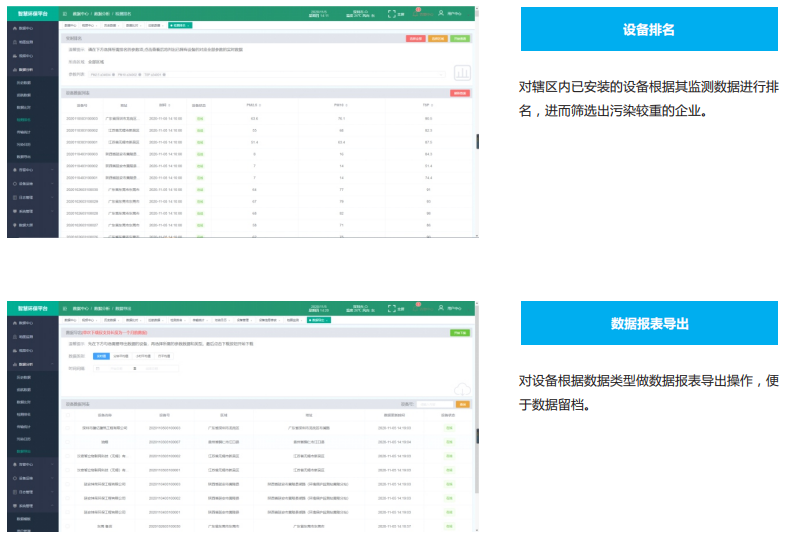

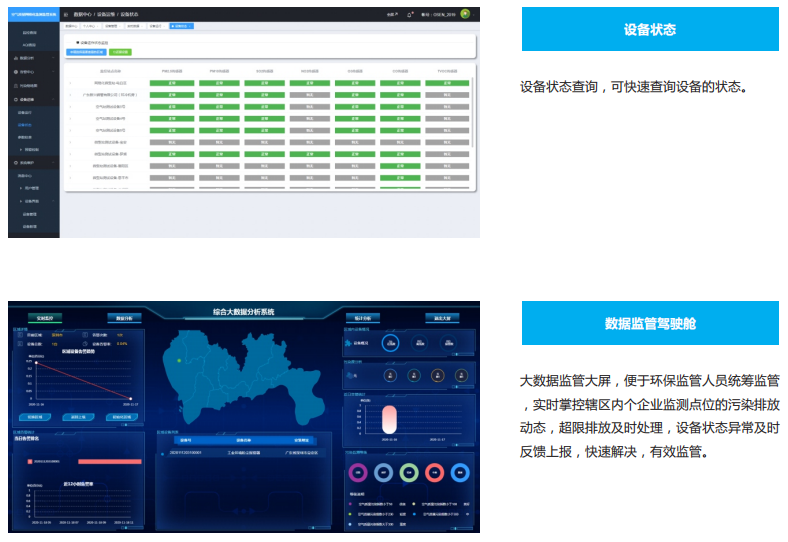

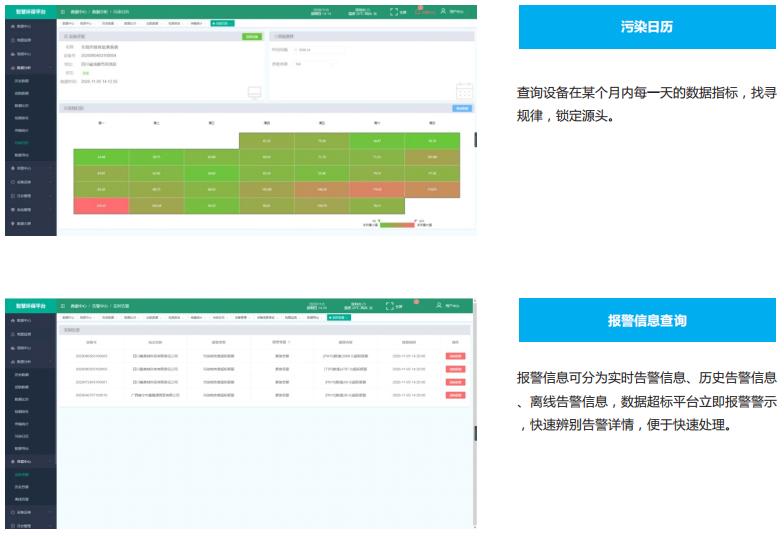

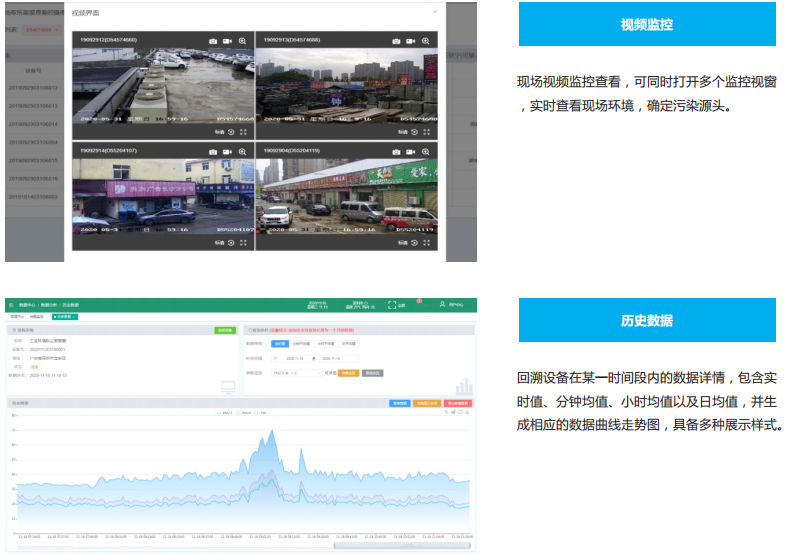

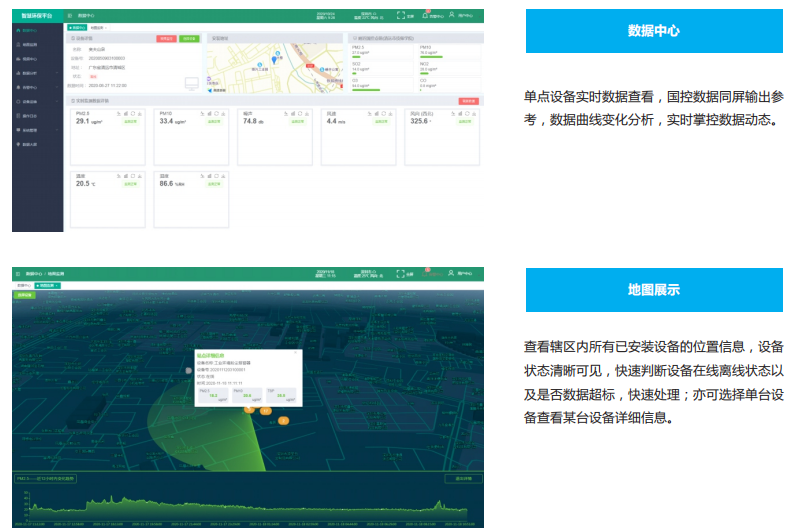

平臺主要功能界面展示

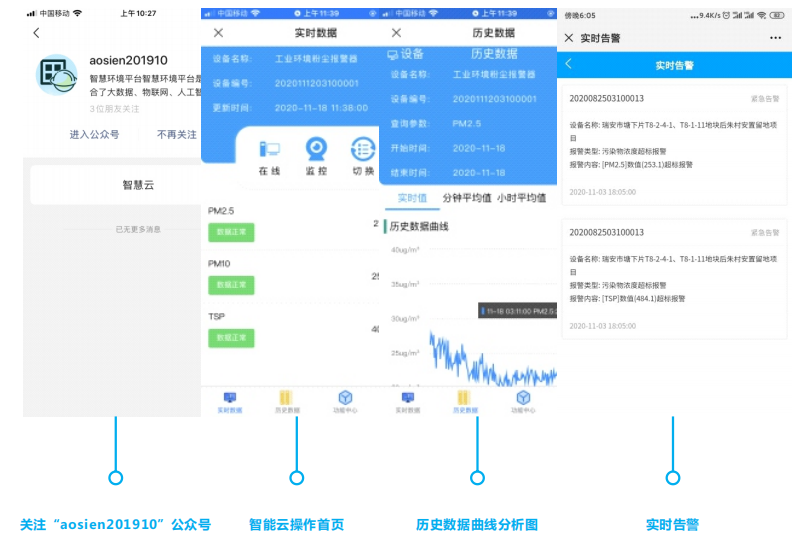

微信公眾號

軟件背景：

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

軟件功能：

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

功能更強大： 如果設備配有聯動功能，用戶可遠程控制設備噴淋，提前降塵。微信端可以接收反饋意見到奧斯恩公司公眾號 管理者。智能云微信端：掃下方二維碼關注我司公眾號“aosien2019”，點“我的設備”輸入賬號、密碼，即 可查看設備在線實時數據。

智能云微信端 ：智能云微信端：掃下方二維碼關注我司公眾號“aosien2019”，點“我的設備”輸入賬號、密碼，即 可查看設備在線實時數據。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。當現場環境 比較惡劣，持續報警情況下，默認反復提醒，時間間隔為10分鐘。不需要像短信報警，每次報警都會用戶存入 一條短信，然后每次都需要手動刪除短信的繁瑣操作，報警記錄可查。
