產品背景

在我們現在的快節奏生活中，隨處可見有好多朋友會在城市的中心廣場跳廣場舞，練歌什么的。有些人可能是為了鍛煉身體， 有的朋友呢，可能是為了陶冶情操，出發點可能是各有不同吧，但是在我們娛樂閑暇之際，可能沒注意到，有時候這樣也會影響別 人，那么關于廣場噪音擾民如何解決呢？根據《噪聲法》第四十五條規定，禁止任何單位、個人在城市市區噪聲敏感建設物集中區域內使用高音廣播喇叭。在城市市區 街道、廣場、公園等公共場所組織娛樂、集會等活動，使用音響器材可能產生干擾周圍生活環境的過大音量的，必須遵守當?shù)毓?機關的規定。因此，公民必須遵守法律法規，避免違反規定，同時，亦需加強對于廣場噪聲的監測，噪聲污染過大及時提醒居民， 避免居民因日?；顒佣`觸規定。

產品介紹

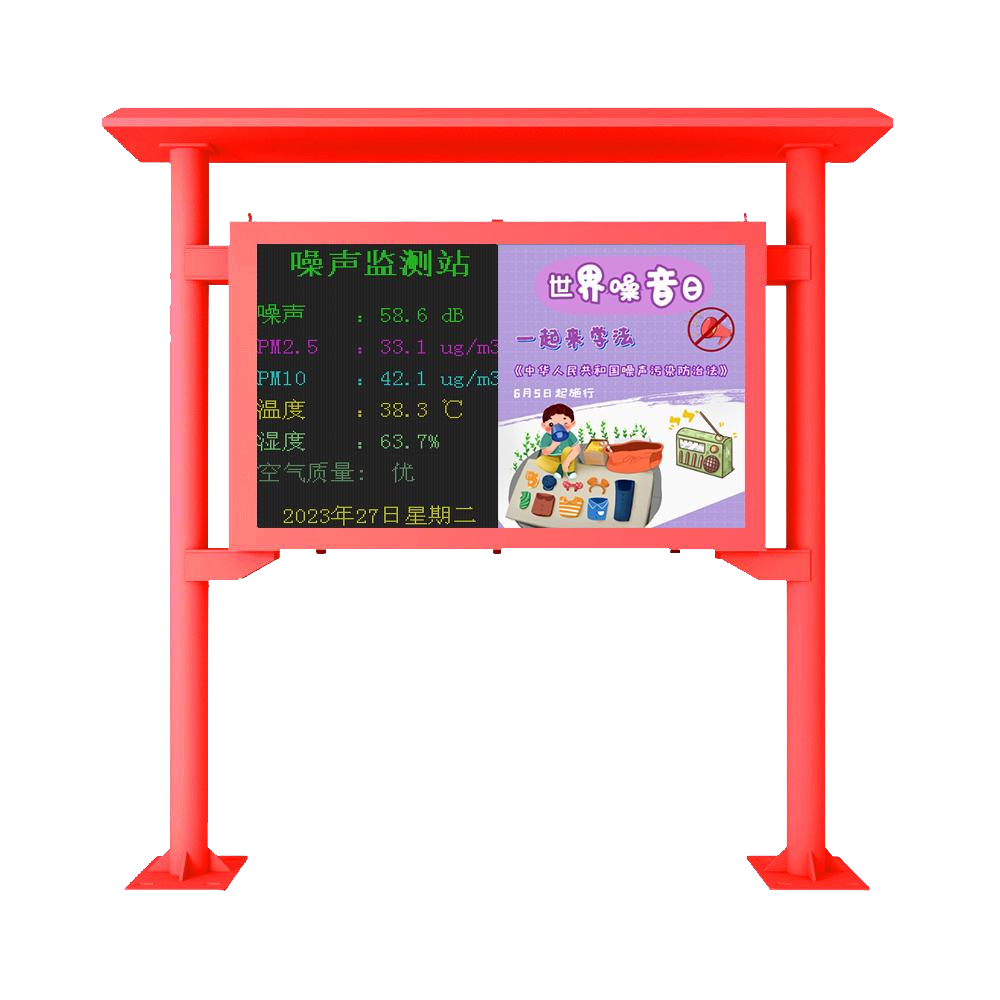

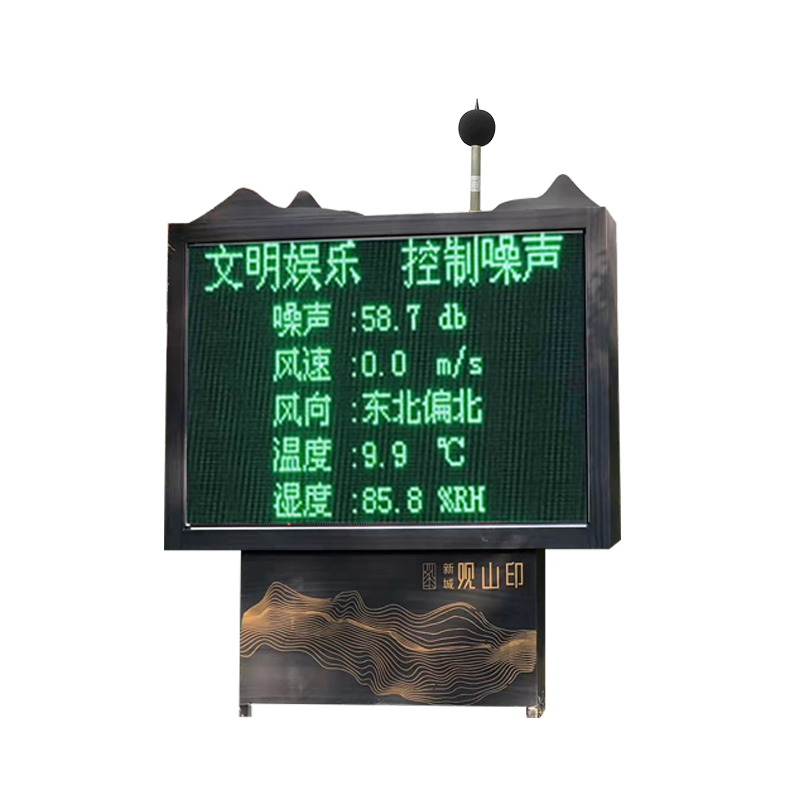

OSEN-Z02型環境噪聲在線監測系統，符合GB/T3785-2010 2級、 GB/ T3241 -2010 2級標準，通過物聯網技術與現場端儀器儀表進行互聯互通 ，完 成對環境噪聲數據實時采集，并對采集數據統計分析，計算噪聲值，是一 種簡 易型的戶外噪聲自動監測系統，它由戶外監測箱、噪聲傳感器、數據采集 統計 分析軟件、GPRS無線傳輸模塊、服務器云平臺軟件，微信客戶端等部分 組成。 計測量范圍超大，功能強，穩定性好。應用廣泛，適用于城市環境噪聲自動監測、噪聲污染源（如施工場地、廠界、道路車輛等）在線監測，噪聲數據1. 自動采集、傳輸，它具有全天候監測、無需人值守等特點。

全天候戶外傳聲器

戶外傳聲器具備防風、防雨、防塵、防干擾設計 以適應戶外長期連續使用的目的。戶外傳聲器的風罩 會對噪聲測試的精度形成干擾。我司環境噪聲在線監 測系統使用的戶外傳感器已獲得中國計量器具型式批 準認證證書CPA，該戶外傳感器能在保證防風、防雨 、防塵的同時，仍然能保證傳聲器的頻率響應達到 GB/T3785-2010中對2級傳感器的頻率響應要求。

噪聲采集分析單元

噪聲采集分析單元具有信號采集和數據分析功能 ，同時可以保證數據存儲。環境噪聲在線監測系統的 噪聲采集分析單元不是簡單的內部放置一臺聲級計進 行信號采集，而是用了一臺工業級工控機，專門開發 了適合噪聲自動監測系統的信號采集軟件。

通信單元

實現噪聲子站到噪聲監測系統軟件服務器的數據 通信。環境噪聲在線監測系統采用4G無線通信的方式 ，該方式能夠滿足系統的基本數據的傳輸，同時也能 保證傳輸?shù)姆€(wěn)定。

機箱

環境噪聲在在線監測系統采用全天候防護箱，符 合IP55標準，用于放置噪聲采集分析單元、數據采集 板、電源控制單元等，起到防風、防雨、防盜的作用。

噪聲采集分析單元

噪聲采集分析單元具有信號采集和數據分析功能，同時可以保證數據存儲。環境噪聲在線監測系統的噪聲采集分析單元不是簡單 的內部放置一臺聲級計進行信號采集，而是用了一臺工業級工控機，專門開發了適合噪聲自動監測系統的信號采集軟件。

球機攝像頭及拾音器

實現現場環境的實時監控，數據超標可實現現場環境錄像以及環境噪音拾取，通過平臺回放功能可查看現場實際情況。

音柱

該配置可實現遠程喊話功能，管理人員可通過遠程攝像頭進行現場查看情況，如發現有噪聲嚴重污染行為可遠程通過APP進行 喊話,現場人員聽到指示后進行整改，同時可通過現場設備拾音器與后臺管理人員對話。

選點和安裝方式

選點

測點選擇按照《聲環境質量標準》(GB3096-2008)附錄B中普查監測法，各類功能區粗選出其等效聲級與該功能區平均等效聲 級無顯著差異，能反映該類功能區聲環境質量特征的測點若干個，再根據如下原則確定本功能區噪聲自動監測點位。

（1） 能滿足自動監測儀器 安裝、監測、管理和質量控 制條件。

（2） 監測點位維護方便并 能保持安全可靠、長期穩定 的運行。

（3） 監測點位能避開附近 的固定噪聲源，電磁場，避 開樹木（風天樹葉聲）的影 響。

（4）監測點位應距任意反 射面不小于3.5米，如果條 件不具備，測點可布設在 敏感建筑物外，距墻壁或 窗戶不小于1米（盡量避免 較大的反射面）。

（5） 測點高度應距地面 4-6米。

（6） 四類聲環境功能區選 擇有噪聲敏感建筑物的區域。

噪聲監測子站參數指標

 OSEN-Z02型環境噪聲在線監測系統是我司經過多年的開發和改進后的一款戶外在線監測儀器，取得核心聲級計的計量器具型 式批準證書，噪聲監測前端主要包括戶外傳聲器單元和數據采集控制單元兩部分。

噪聲監測前端主要特點

1、采用數字信號處理技術。 可選實時頻譜分析。

2、具有統計分析功能、頻譜分析功能、總值分析功能和噪聲事件報警等。

3、配合氣象模塊可以實現對戶外傳聲器自動加熱去潮。

4、數據超標可實現現場環境錄像以及環境噪音拾取，通過平臺回放功能可查看現場實際情況。

5、可通過遠程攝像頭進行現場查看情況，如發現有噪聲嚴重污染行為可遠程通過APP進行喊話。

噪聲監測子站主要技術性能

普通聲級計

OSEN-Z02型聲級計的主界面可作為普通聲級計使用，主要測量：

測量A頻率計權F時間計權聲級；

測量A頻率計權F時間計權最大聲級；

測量A頻率計權F時間計權最小聲級。

積分平均

OSEN-Z02型聲級計的測量模式有積分平均，該模式下頻率計權有A、C和Z計權，時間計權有F、S和I計權，提供操作者選擇合適 的頻率和時間計權測量，主要測量：

時間平均聲級（等效連續聲級）；

1 s短期時間平均聲級（短期等效連續聲級）；

時間計權聲級；

C頻率計權峰值聲級；

時間計權聲級的最大值；

時間計權聲級的最小值；

歸一化8 h平均聲級；

聲暴露級；

聲暴露；

噪聲計量（參考聲級為90 dB，參考持續時間為8 h，交換率為3 dB）；

測量持續時間；

測量流逝時間

統計分析

OSEN-Z02型聲級計的測量模式有統計分析，該模式下頻率計權僅為A計權，時間計權僅為F計權，主要測量：

A頻率計權時間平均聲級（等效連續聲級）；

1 s短期A頻率計權時間平均聲級（短期等效連續聲級）；

A頻率計權F時間計權聲級；

A頻率計權F時間計權聲級的最大值 A頻率計權F時間計權聲級的最小值；

A頻率計權聲暴露級；

累積百分?jǐn)?shù)聲級（統計聲級）LN（百分?jǐn)?shù)N默認為5、10、50、90和95，用戶也可在設置中更改，N＝1～99）;

標準偏差；

測量持續時間；

測量流逝時間；

并行測量

OSEN-Z02型聲級計的測量模式有并行測量，該模式下頻率計權有A、C和Z計權，時間計權有F、S和I計權，并行對頻率和時間計 權聲級進行測量，主要測量：

各時間計權聲級（Lp）；

各時間計權聲級的最大值（Lmax）；

各時間計權聲級的最小值（Lmin）；

各時間平均聲級（LeqT,等效連續聲級） 各頻率計權峰值聲級（Lpeak）；

聲暴露級（LE）；

測量持續時間；

測量流逝時間；

24h測量

OSEN-Z02型聲級計的測量模式有24h測量，該模式下頻率計權僅為A計權，時間計權僅為F計權，主要測量：

晝/晚/夜等效聲級 Lden；

晝間等效聲級 Ld；

晚間等效聲級 Le；

夜間等效聲級 Ln； 24 h 和每小時的：

——A頻率計權時間平均聲級（等效連續聲級）；

——1 s短期A頻率計權時間平均聲級（短期等效連續聲級）；

——A頻率計權F時間計權聲級；

——A頻率計權F時間計權聲級的最大值；

——A頻率計權F時間計權聲級的最小值；

——A頻率計權聲暴露級；

——統計聲級LN （百分?jǐn)?shù)N為5、10、50、90和95）；

——標準偏差 SD。

室內噪聲

OSEN-Z02型聲級計的測量模式有室內噪聲測量，該模式下頻率計權僅為A計權，時間計權僅為F計權，主要測量：

31.5Hz頻帶聲壓級值（不計權）、最大值、最小值；

63Hz頻帶聲壓級值（不計權）、最大值、最小值； 125Hz頻帶聲壓級值（不計權）、最大值、最小值；

250Hz頻帶聲壓級值（不計權）、最大值、最小值； 500Hz頻帶聲壓級值（不計權）、最大值、最小值；

A 頻率計權等效連續聲級、最大值、最小值。

1/1倍頻程

OSEN-Z02型聲級計的測量模式有1/1倍頻程測量，包含11個1/1倍頻程濾波器中心頻率：16 Hz、 31.5 Hz、63 Hz、125 Hz、 250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz和16 kHz。該模式下頻率計權有A、C和Z計權，時間計權有F和S計權，提供操作者 選擇合適的頻率和時間計權測量，主要測量：

各頻帶時間平均聲級（LeqT,等效連續聲級）；

各頻帶計權聲級最大值（Lmax）；

各頻帶計權聲級最小值（Lmin）；

A計權時間平均聲級、最大值、最小值；

C計權時間平均聲級、最大值、最小值；

Z計權時間平均聲級、最大值、最小值

采集控制單元部分

主要是完成數據采集，傳輸通訊，同時將傳聲器送來的電信號進行靈敏度歸一化。放置在戶外防水箱里面。

1、統計分析測量指標：Leq，L5，L10，L50，L90，L95、SD、Lmax、Lmin。測量分三種：積分統計分析、小時統 計分析和天統計分析。

2、積分（統計分析）測量時間1秒到1小時可以任意設置，缺省為10分。

3、實時數據上傳時間可以在15秒到1小時之間設置，也可以關閉實時上傳。

4、超標門限：分白天、夜間分別可任意設定。

5、板上看門狗，永不死機。

6、可控制加熱驅潮。

7、數據傳輸時不影響數據采集。

環保信息化云平臺

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場端設備對環境噪聲數據進行實時監測，并將監測數據在軟件系統進行 質控、分析以及應用。數據詳情可進行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，網格化全面 覆蓋，實現污染溯源，趨勢預測，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。

系統架構圖

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

08 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

技術特點

1、云平臺支持多種監測儀器（微型空氣站、揚塵在線監測站、噪聲數據、在線油煙監測數據等）數據同時接入，實現 各項監測數據的同屏展示和查看，為準確分析環境狀況，提供全面的數據支撐。

2、調取全市國控站點空氣質量數據，同屏輸出。 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點噪聲時空變化功能概述。 多站點數據比對分析曲線展示。

3、巡航移動軌跡繪畫，適用于走航監測設備。 自動生成日報、周報、月報分析報表，報表自動填充。 實時監控前端監測設備傳感器狀態，及時上報故障信息。

4、報警信息推送、數據異常、超標、傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機APP或微信公眾 號提醒。 數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。 移動APP、微信公眾號服務，滿足移動監管需求。

數據監管駕駛艙

大數據監管大屏，便于環保監管人員統籌監管，實時掌控轄區內個企業監測點位的噪聲動態，噪聲超標及時處理，設備狀態異 常及時反饋上報，快速解決，有效監管。

微信公眾號

為滿足客戶移動監測的需求，我司開通了微信公眾號服務 ，可通過其遠程監督控制的監測設備，凡是能使用微信的手機 ，無系統限制，只要關注了公眾號，都可通過登陸設備賬號， 隨時隨地進行設備狀態，數據的查詢，方便快捷。

技術特點

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；及時預警，避免罰單。
