產品背景

根據國家環?？偩职l(fā)布的《關于開展創建安靜居住小區活動的通知》環發〔2002〕169號指出：為落實《國務院關于國家環境 保護十五計劃的批復》（國函［2001］196號）中提出的“各地要重點解決群眾反映強烈、問題突出的環境問題”和“運用激勵機 制，營造環境保護良好氛圍”的要求，我局決定在全國城市開展創建“安靜居住小區”活動。

產品概述

隨著社會的發展，居民生活水平的不斷提高，對我們常規的環境監測提出了新的 要求。噪聲污染是受居民投訴最多的環境監測項目。開展噪聲自動監測的意義主要有：

噪聲數據實時發布

環境噪聲自動監測系統可以連接顯示屏，在噪聲敏感地點實時發布噪聲信息，居民可 以直觀的了解到區域噪聲的水平。

搜集城市噪聲污染的真實數據

城市噪聲污染是由不同噪聲源所發出的聲能量瞬間疊加引起的，具有時間上的瞬時性 和不確定性，通過噪聲自動監測系統增加噪聲監測點位和區域噪聲監測的持續時間可 以反應一個城市區域噪聲的真實狀況。

噪聲自動監測的意義

隨著我國對環境保護工作的日益重視，探討利用現代化手段，實施對環境噪聲進行自動監測，將使我國的環境噪聲監測能力達 到新的水平，可更及時、準確地為環境管理及決策部門提供可靠依據。噪聲自動監測的意義主要體現在以下幾個方面：

第一，目前我國聲環境功能區常規監測采用“定 點監測法”進行24小時監測，各測點每季度僅監測1次 ，主要采用便攜手持式監測儀器，采樣頻次低、勞動強 度大，監測結果的代表性及反映噪聲污染狀況的及時性 都受到一定限制。針對環境噪聲污染具有變化大和隨機 性的特點，對環境噪聲進行連續監測，能更全面、真實 地反映聲環境質量狀況，可以更及時、準確地為環境管 理及決策部門提供可靠依據。

第二，改善聲環境，提高聲環境水平是我國各項 規劃中的主要內容之一。“十四五”時期，我國生態 文明建設進入了以降碳為重點戰略方向、推動減污降 碳協同增效、促進經濟社會發展全面綠色轉型、實現 生態環境質量改善由量變到質變的關鍵時期，污染防 治觸及的矛盾問題層次更深、領域更廣，需要緊盯污 染防治重點領域和關鍵環節，集中力量攻克老百姓身 邊突出的生態環境問題。噪聲問題關系到每個人的切 身利益，加強噪聲污染防治，補齊噪聲污染治理短板 ，滿足人們對寧靜生活環境的需要非常迫切。

第三，噪聲監測的現代化、自動化水平與國外噪 聲監測水平，或與國內大氣、水質監測水平相比已遠 遠落后。噪聲自動監測技術在對聲環境質量變化分析、 重點源監控等方面有明顯優勢，是建立先進的環境監 測預警體系的主要內容之一?，F(xiàn)在一些城市已經初步 建立或正探討建立噪聲自動監測系統，迫切需要相關 的技術規定作為技術依托。

第四，噪聲自動監測是聲環境保護的發展方向。 國內聲環境自動監測工作起步不晚，上世紀八十年代 不少城市建立的噪聲監測顯示牌，就是噪聲自動監測 的雛形。國家環?？偩窒掳l(fā)的《環境監測技術路線》 （環辦[2003]49號）中提出：“運用具有自動采樣功 能的環境噪聲自動監測儀器等設備按分期定點連續監 測法進行功能區噪聲監測。在全國建成功能完善的城 市環境噪聲監測網絡和重點交通源的自動監測網絡系 統”。GB3096-2008《聲環境質量標準》于2008年 10月正式頒布實施，標準中明確提出：全國重點環保 城市以及其他有條件的城市和地區宜設置環境噪聲自 動監測系統，進行不同聲環境功能區監測點的連續自 動監測。隨著噪聲自動監測技術的應用和完善，環境 噪聲自動監測將更快提到議事日程。

建設方案

根據本次項目的需求，在社區內布設20個噪聲自動監測點位，采用二級聲級計，對社區噪聲實行24小時不間斷監測，同時，為 體現數據的公開性，設備端配備了LED顯示屏，可實時顯示噪聲監測設備監測到的具體數值，數據由監測設備直接傳輸至屏幕，中 間無任何處理，保證數據的正式有效，同時，設備配置報警燈，通過對設備的報警閾值設置，當監測到數據超過標準時，可進行光 報警，以此進行警示，也提醒現場人員注意控制音量，同時，設備配置了網絡傳輸模塊，數據實時上傳至我司云平臺，數據超標時 ，平臺有報警提醒，移動端微信公眾號也有報警推送，監管人員可在平臺上或移動端微信公眾號查看現場數據，并及時進行處理。

設備組成

噪聲在線監測系統，通過物聯網技術與現場端儀器儀表進行互聯互通，完成對環境噪聲數據實時采集，并對采集數據統計分析 ，計算噪聲值，是一種簡易型的戶外噪聲自動監測系統，它由數據顯示大屏、噪聲傳感器、數據采集統計分析軟件、GPRS無線傳 輸模塊、服務器云平臺軟件、微信客戶端等部分組成。噪聲計測量范圍大、功能強穩定性好、配合相關配件可實現遠程視頻監控、 遠程廣播喊話等功能。廣泛適用于城市、公園、住宅小區環境噪聲自動監測、噪聲污染源在線監測，噪聲數據自動采集、傳輸。它 具有全天候監測、無需人工值守等特點。其采用了先進的數字檢波技術，具有可靠性高、穩定性好、動態范圍寬、無需量程轉換等優點。產品款式外觀多種選擇，充分 考慮不同的應用場合進行安裝使用。

全天候戶外傳聲器

戶外傳聲器具備防風、防雨、防塵、防干擾設計以適應戶外長期連續使用的目的。戶外傳聲器的風罩會對噪聲測試的精度形成干 擾。我司環境噪聲在線監測系統使用的戶外傳感器已獲得中國計量器具型式批準認證證書CPA，該戶外傳感器能在保證防風、防雨、 防塵、防鳥停的同時，仍然能保證傳聲器的頻率響應達到GB/T3785-2010中對2級傳感器的頻率響應要求。

噪聲采集分析單元

噪聲采集分析單元具有信號采集和數據分析功能，同時可以保證數據存儲。環境噪聲在線監測系統的噪聲采集分析單元不是簡單 的內部放置一臺聲級計進行信號采集，而是用了一臺工業級工控機，專門開發了適合噪聲自動監測系統的信號采集軟件。

通信單元

實現噪聲站到噪聲監測系統軟件服務器的數據通信。環境噪聲在線監測系統采用4G無線通信的方式，該方式能夠滿足系統的基本 數據的傳輸，同時也能保證傳輸?shù)姆€(wěn)定。

電源控制單元

供電力供應，防止外部電源抖動對測量精度的影響，保護噪聲監測站免受外部浪涌攻擊。

GPS定位模塊

我司配置的GPS定位模塊是一款高性能BDS/GNSS全星座定位導航模塊，采用完全自主知識產權的低功耗GNSSSOC芯片—AT6558 ，支持多種衛星導航系統，包括中國的BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS 以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS）。ATGM332D-5N是一款真正意義的六合一多模衛星導航模塊，包含32 個跟蹤通道可以同時接收六個衛星導航系統的GNSS信號，并且實現聯合定位、導航與授時。具有高靈度、低功耗、低成本等優勢，實時 定位設備所處位置。

4G無線通訊模塊

采用LTE3GPPRel.11技術，支持最大下行速率150Mbps和最大上行速率50Mbps；同時在封裝上兼容移遠通信UMTS/HSPA+ UC20模塊以及移遠通信多網絡制式LTECat3模塊，實現了3G網絡與4G網絡之間的無縫切換。保證設備數據穩定快速上傳。

機箱

環境噪聲在線監測系統采用全天候防護箱，采用防腐防銹材質，符合IP55標準，用于放置噪聲采集分析單元、數據采集板、電 源控制單元等，起到防風、防雨、防盜的作用。

立桿輔件

架桿和支架采用防腐防銹全金屬材質，可方便地進行聲校準和維護，有可靠的防雷電設計和接地設計，材質與結構的有效設計 壽命不少于10年。

球機攝像頭及拾音器

實現現場環境的實時監控，數據超標可實現現場環境錄像以及環境噪音拾取，通過平臺回放功能可查看現場實際情況。

音柱

該配置可實現遠程喊話功能，管理人員可通過遠程攝像頭進行現場查看情況，如發現有噪聲嚴重污染行為可遠程通過APP進行 喊話,現場人員聽到指示后進行整改，同時可通過現場設備拾音器與后臺管理人員對話。

LED顯示屏

實時顯示設備監測的噪聲數據，若為雙色LED顯示屏，可實現數據超標字體變色顯示，直觀顯眼。

報警燈

數據超標時進行光閃動提醒

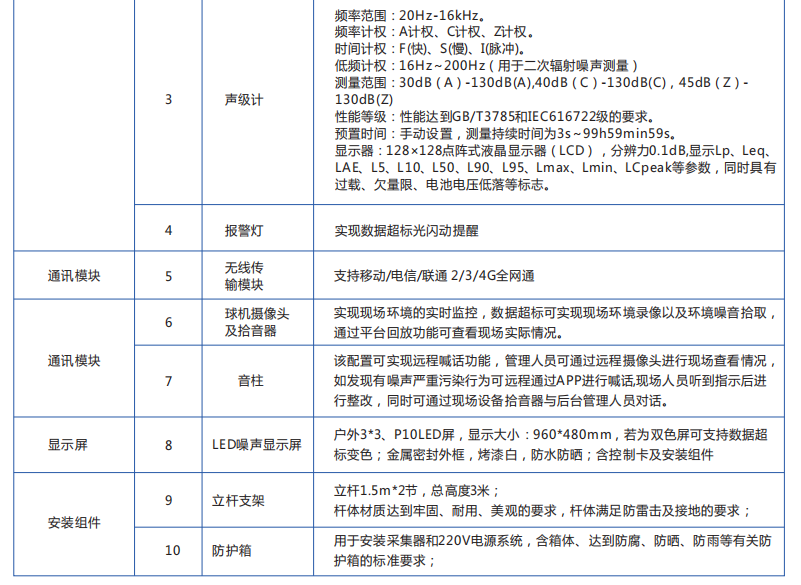

配置清單

主要監測項目

各小時的等效聲級“Leqh、累積百分聲級L10.L50,L90、最大值Lmax、最小值Lmin和標準偏差SD. 晝間等效聲級Ld、夜間等效聲級Ln和夜間最大聲級Lmax。 小時有效采集率及晝間、夜間有效采集率。 有選配氣象監測單元的，記錄監測時間段的氣象參數（如：風速、風向、溫度、濕度、氣壓等）和天氣情況（如：雨雪、所電等） 。并統計分鐘平均風速和分鐘降水量、小時平均風速和小時降水量。

產品特點

1、集成度高，方案靈活：系統可集成揚塵（PM2.5、PM10、TSP），溫濕度，氣象、人流量、車流量等要素。

2、配備風罩，當在有風的場合下進行測量時可以使用風罩以降低風噪聲的影響。

3、數據集采集、傳輸、發布顯示于一體。通過集成高，靈活的方案，模塊化部署，可以全方位滿足不同場合使用需求。

4、無工具拆卸，方便點位遷移與設備維護。

5、多媒體顯示：可配單色，雙色，三色，全彩，可對顯示界面進行定制，附加顯示時間日期等信息。

6、LED無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距離限制，應 用廣泛；終端掉線上線后可以實現續傳，節省流量。

7、超標錄音：噪聲數據超標，及時觸發攝像頭錄音功能，需配備拾音器。

8、24小時自動監測，無需人工干預，穩定可靠。

9、可通過設置報警條件進行噪聲超標報警。

10、結合WEB界面隨時隨地查看實時數據、統計曲線、等信息，高效管理噪聲污染。

特色功能

斷網續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷網續傳功能，當設備監測到網絡中 斷時，自動將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷線的這段時間里所監測到的數 據上傳至服務器保存。

超標報警

設備可設置報警閾值，支持遠程設定，當噪聲數據超過該數值，設備自動報警并上傳至監管平臺，通 過PC端平臺或移動微信端提醒監管人員，如設備端配備報警器，可自動聯動報警器進行聲光報警。

遠程喊停

具備遠程喊話功能，當監測數據超過閾值報警后，監管人員可從監控視頻上查看現場情況，是否有進行處 理，若超標一直未曾改善，監管人員可在APP上進行遠程喊停操作，勒令現場停止噪聲污染行為。

噪聲環境監管云平臺

噪聲環境監管云平臺，通過現場端設備對環境噪聲數據進行實時監測，并將監測數據在軟件系統進行質控、分析以及應用。數 據詳情可進行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，網格化全面覆蓋，實現污染溯源，趨 勢預測，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。

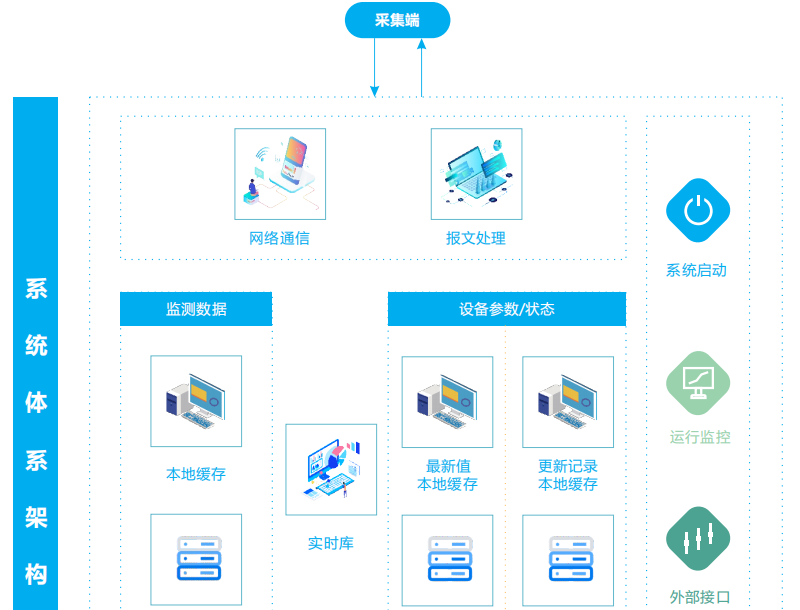

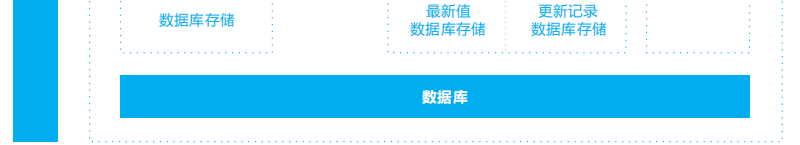

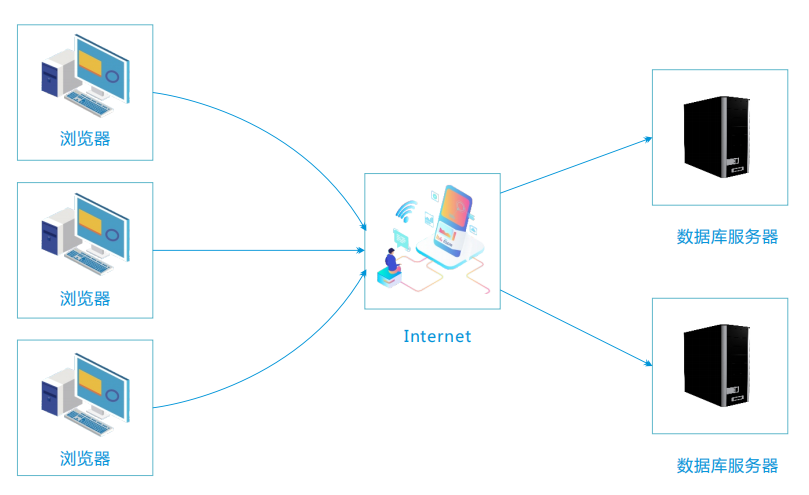

系統框架

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

02 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

03 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。

實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

04 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

技術特點

1、云平臺支持多種監測儀器（噪聲監測站、氣象監測站、交通道路數據等）數據同時接入，實現各項監測數據的同屏 展示和查看，為準確分析環境狀況，提供全面的數據支撐。

2、數據展示功能與天地圖相結合，運用空間分析技術展示不同地點噪聲時空變化功能概述 報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機APP或微信公眾號提醒。

3、數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管 移動APP、微信公眾號服務，滿足移動監管需求。

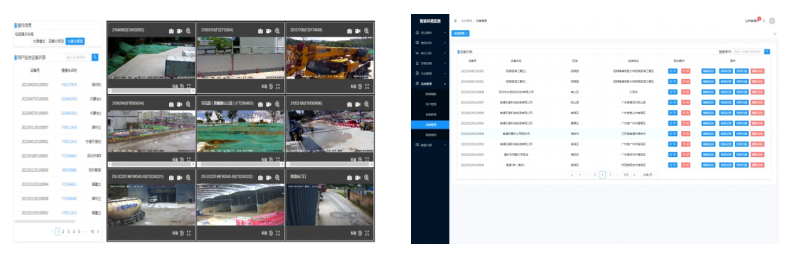

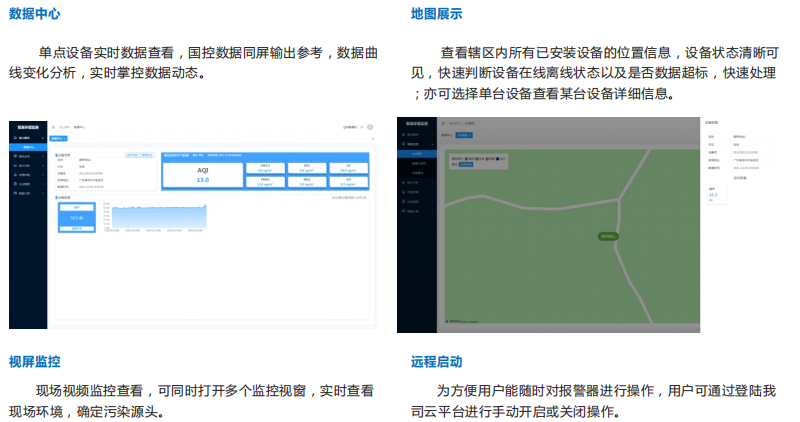

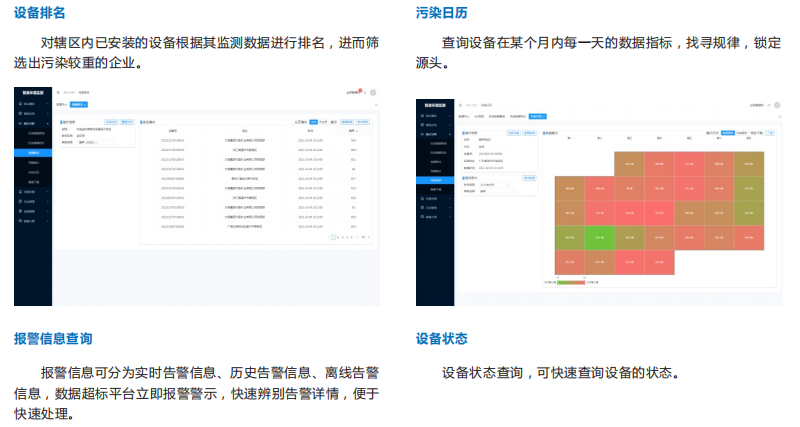

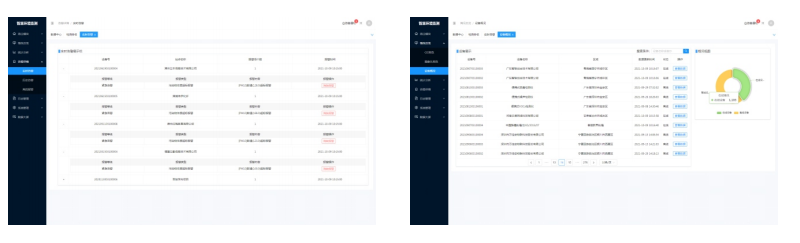

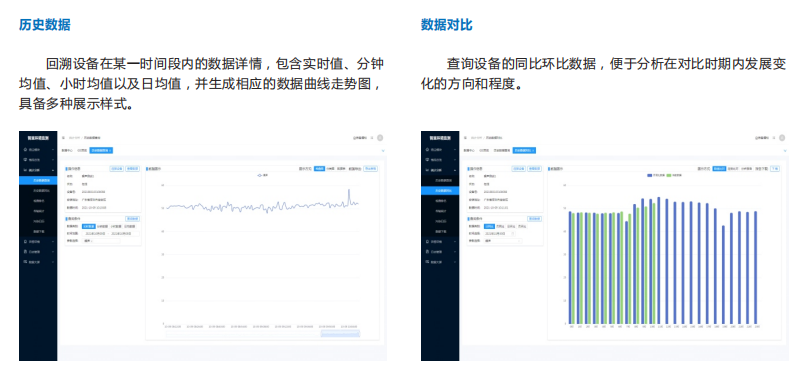

平臺主要功能界面展示

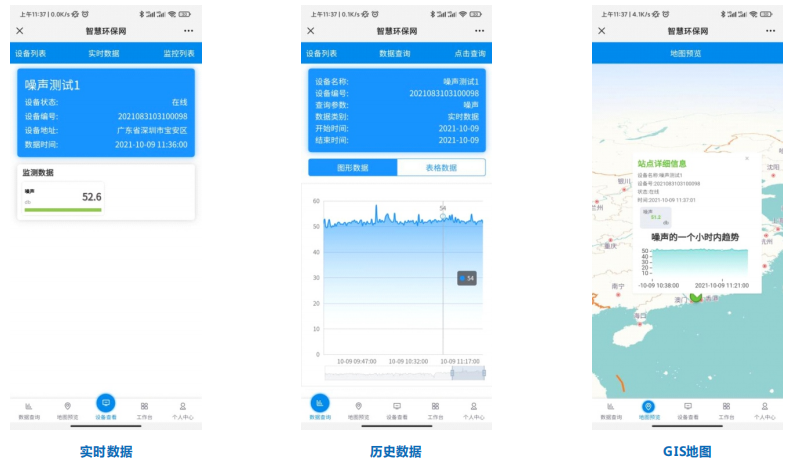

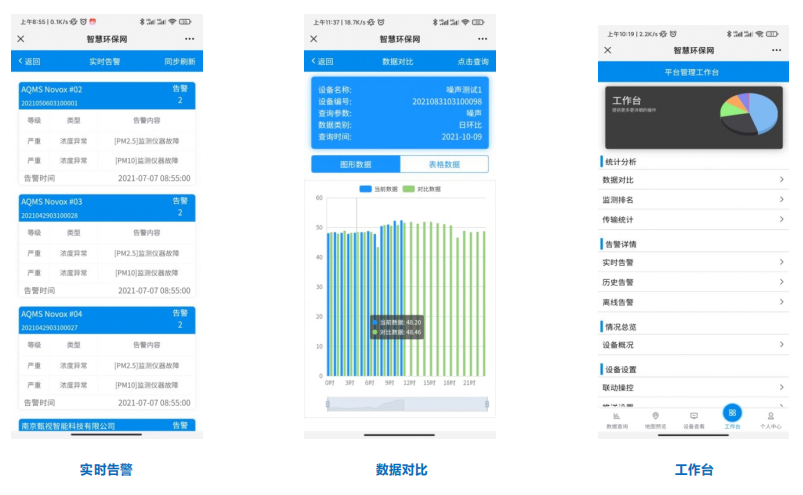

微信公眾號

為滿足客戶移動監測的需求，我司開通了微信公眾號服務，可通過其遠程監督控制的監測設備，凡是能使用微信的手機，無系 統限制，只要關注了公眾號，都可通過登陸設備賬號，隨時隨地進行設備狀態，數據的查詢，方便快捷。

技術特點

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環境比較污染， 持續報警情況下，默認反復提醒，時間間隔為10分鐘；無需像短信報警一般，每次報警都會為用戶存入一條短信，且必須手動刪除 短信，操作繁瑣；報警記錄可查；
