系統概要

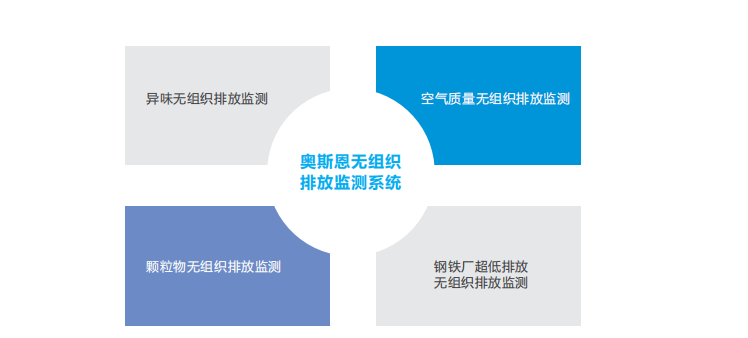

奧斯恩無組織排放監測平臺基于“一張圖”的綜合管理理念，可實現對顆粒物無組織排放監測（ TSP、PM2.5、PM10）、異 味無組織排放監測（VOCs，惡臭）、空氣質量無組織排放監測（PM2.5、PM10、CO、SO2、NOx、O3）、鋼鐵廠超低排放無組 織監測系統（TSP可視化監測系統等污染源監測點的監測數據進行收集、匯總、統計、分析，通過電腦端、手機端等方式對污染排 放狀況進行實時跟蹤、視頻監控、超標報警、歷史查詢、設備聯動等功能，具有現場報警、報警推送等多種報警通知手動。

利用科學、智能的技術手段，把前段靜態數據與動態數據相結合，以圖表、表格等形式進行數據可視化展示，根據專業化數據 分析模型制定合理的污染防治方案，將“監、管、治”一體化，建立區域型全面污染防控。系統可分系統管理員、普通代理商、普通用戶三個權限級別，各級別具有對自己管轄范圍內設備進行數據查看、系統管理、參 數修改等操作權限，無法對自己權限外的設備進行查看和操作。

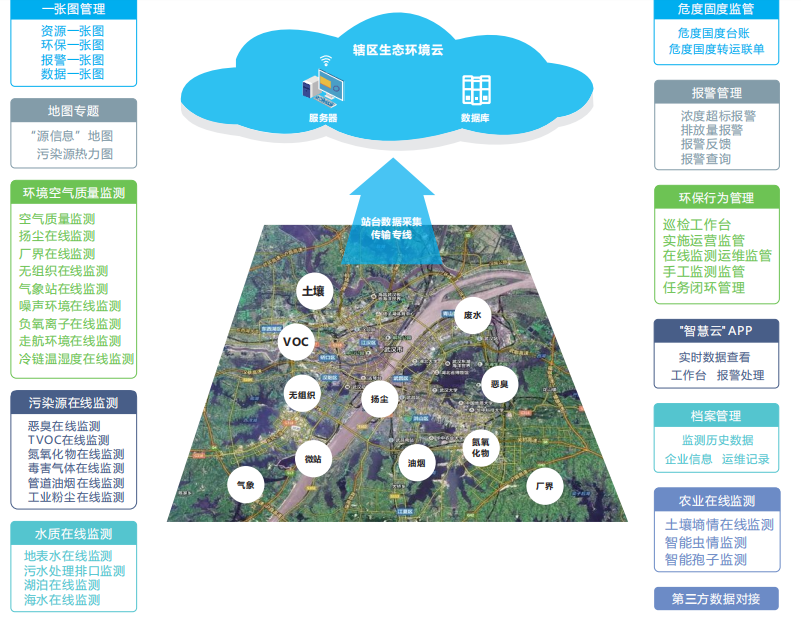

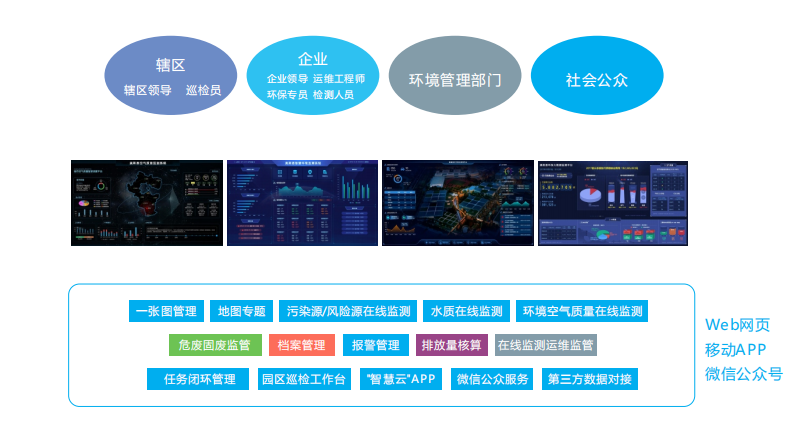

系統拓?fù)鋱D

監測感知層：包括污染源/風險源（廢水、廢氣、VOC）在線監測、水質在線監測、環境質量（揚塵、微站、空氣質量 站）在線監測設備監測到的數據進行接入，系統將采集到的監測數據利用網絡傳輸至生態環境云，另一方面，對危廢固 廢、企業環保檔案等進行統一管理，實現數據的共享與對接。

傳輸服務層：統一設立當?shù)厣鷳B(tài)環境云，云存儲就是將儲存資源放到云上供人存取的一種新興方案，將各類數據存儲到 “云”，確保監管平臺能夠穩定可靠地運行，并節約存儲空間。

應用層：旨在建設一套服務于當?shù)丨h(huán)境監管部門和周圍社會公眾的智能監管保障體系。平臺實現污染源、水質、空氣質 量等在線監測數據共享與對接，危廢固廢信息管理，預警報警，大數據一張圖等功能，并配備移動APP方便用戶隨時隨 地查看當?shù)乇O(jiān)測點位情況，同時提供微信公眾號服務，公布當?shù)丨h(huán)境質量監管等信息。

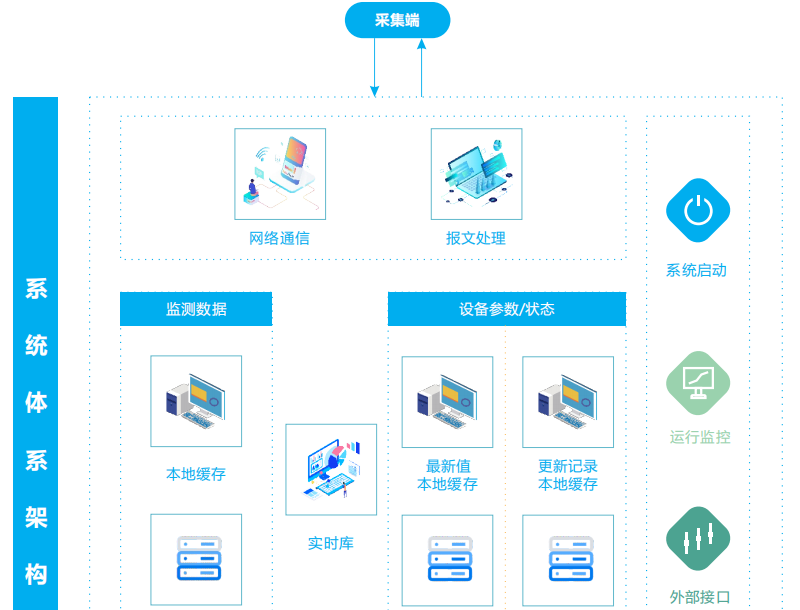

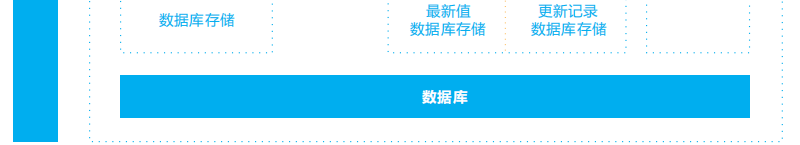

系統架構圖

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，采集端并非屬于本系統的一部分，圖中給出只是為了方便描述。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。

系統功能

奧斯恩無組織排放監管治理一體化管理系統，產品符合超低排放改造技術要求，集監測、管控、治理于一體，對生產企業物料 儲存、物料輸送、生產工藝過程等環節進行全面把控，并結合污染治理設施，進行統一管理，推動實施鋼鐵行業超低排放，實現全 流程、全過程環境管理，有效提高鋼鐵行業發展質量和效益。

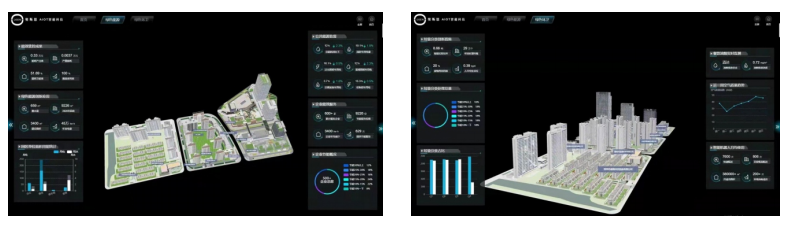

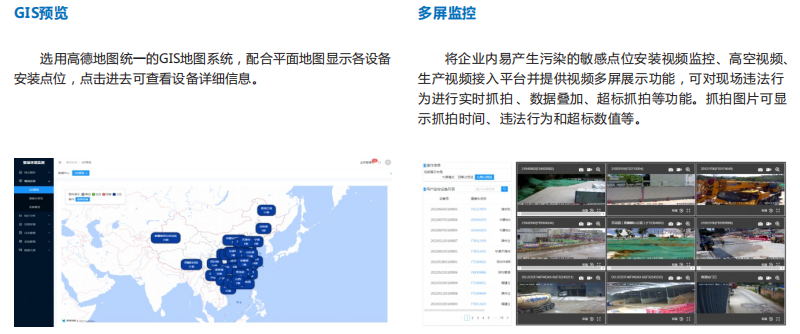

駕駛艙

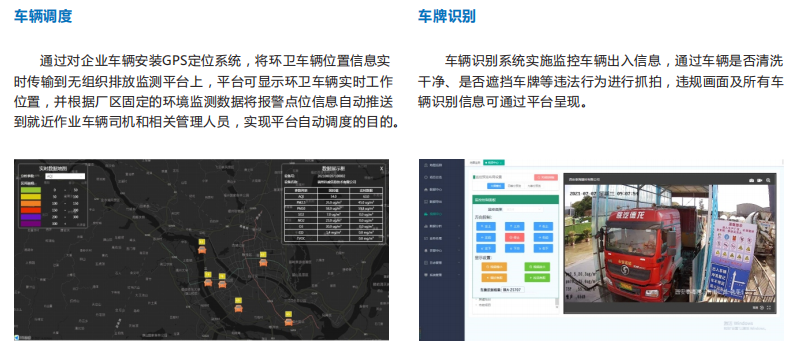

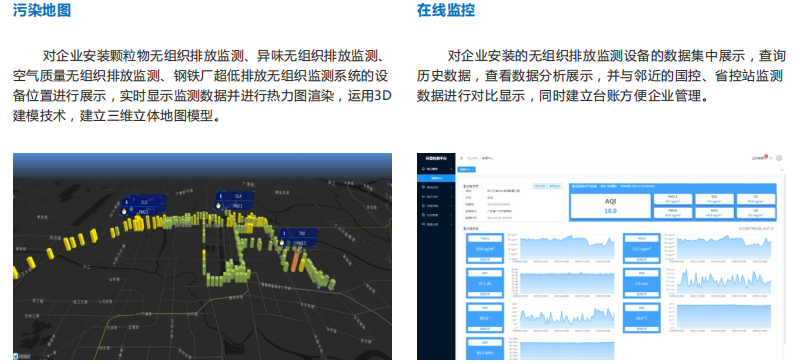

無組織排放管控通過對廠區內無組織排放的實時監測，結合廠區主要節點無組織排放監測系統的設置，并結合視頻監控、3D建 模點位圖等手段，將各類數據接入平臺中，有效掌握并科學分析無組織排放分布、濃度、變化規律等數據，并依據分析結果進行智 能化、科學化的治理，實現污染物源頭監控、車輛動態管理、效果實時檢驗的協同管控過程，為提高企業整體治理效率和降低治理 工作管控難度提供有力支撐。

手機端

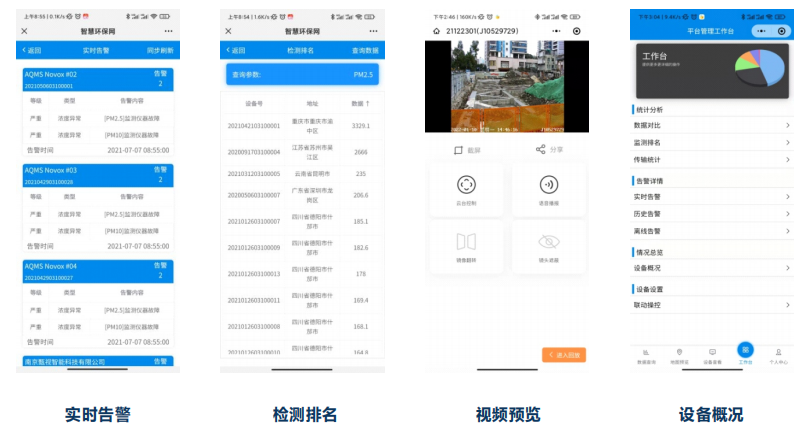

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

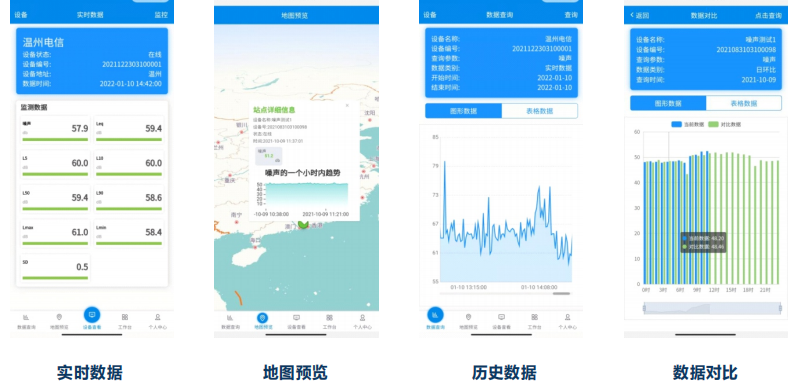

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

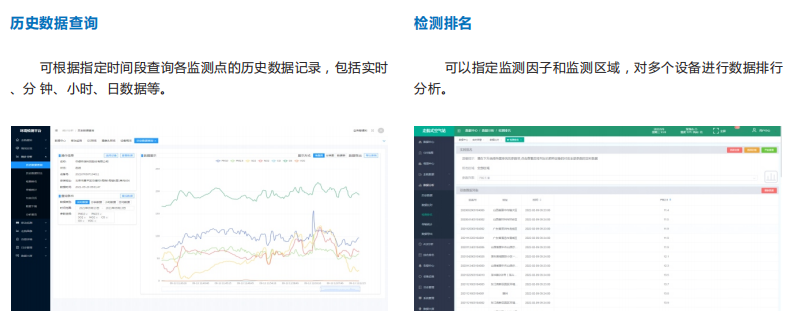

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。
