概述

隨著社會的發展，居民生活水平的不斷提高，對我們常規的環境監測提出了新的要求。噪聲污染是受居民投訴最多的環境監測項 目。開展噪聲自動監測的意義主要有：

噪聲數據實時發布

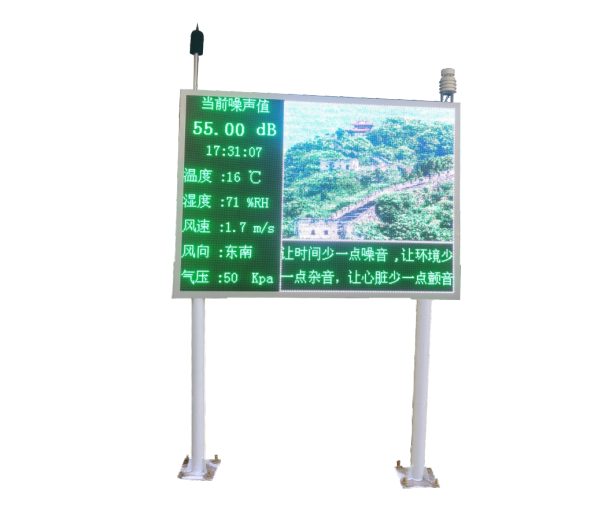

環境噪聲自動監測系統可以連接顯示屏，在噪聲敏感地點實時發布噪聲信息，居民可以直觀的了解到區域噪聲的水平。

搜集城市噪聲污染的真實數據

城市噪聲污染是由不同噪聲源所發出的聲能量瞬間疊加引起的，具有時間上的瞬時性和不確定性，通過噪聲自動監測系統增加噪 聲監測點位和區域噪聲監測的持續時間可以反應一個城市區域噪聲的真實狀況。

節約人力、物力

手工監測根據聲環境質量標準（GB3096-2008）相關要求，區域噪聲環境監測每個點位需要測量10min；功能區噪聲是晝夜24h 連續監測；交通噪聲需要測1h。要求現場監測人員注意力高度集中，個別點位需要帶三腳架、延伸桿、延伸線等全部配件，操作過程 繁瑣。測得數據還要經過錄入、打印、填報后進行相關計算，耗費大量人力、物力在數據的整理和計算上，無暇對城市噪聲污染狀況 進行分析和判斷。噪聲自動監測系統可以在滿足高度和距離等測試要求下，連續24h不停止運行，自動保存和計算環境監測所需的所 有數據，數據采集率明顯提高。

建設意義

為響應《中華人民共和國環境噪聲污染防治法》的條例，嚴格執行聲環境質量標準的要求，防治噪聲污染，以保障城鄉居民正常 生活、工作和學習。奧斯恩特研發出了環境噪聲在線監測系統。建設環境噪聲自動監測系統對提高城市形象，體現居民對美好生活的 需求；對城市區域噪聲污染的實時了解與管理；節約人力和物力；構建和諧美好的城市具有十分重要的意義。安裝噪聲監測系統，通過傳感器技術、信息傳輸技術、計算機應用技術和控制技術等多種技術對噪聲進行監控，并設定超標閥值 ，當檢測到噪聲超過閥值分貝，將觸發報警器進行聲光報警+喊話提醒，作為判斷噪聲超標的依據。

區域類型

聲功能區

聲環境功能區包括五種類型：聲環境功能區劃是為有效指導聲環境保護工作的開展，按照《城市區域環境噪聲適用區劃分技術規范》（GB/T 15190）對城市規 劃區內不同聲環境功能的區域進行劃分，以作為噪聲污染防治的法定依據。

聲環境功能區劃的主要依據為：《聲環境質量標準》（GB 3096）中各類標準適用區域；城市性質、結構特征、城市規劃及城市 用地現狀；區域環境噪聲污染特點和城市環境噪聲管理要求；城市的行政區劃及城市的地形地貌。

0類聲環境功能區：指康復療養區等特別需要安靜的區域。

1類聲環境功能區：指以居民住宅、醫療衛生、文化教育、科研設計、行政辦公為主要功能，需要保持安靜的區域。

2類聲環境功能區：指以商業金融、集市貿易為主要功能，或者居住、商業、工業混雜，需要維護住宅安靜的區域。

3類聲環境功能區：指以工業生產、倉儲物流為主要功能，需要防止工業噪聲對周圍環境產生嚴重影響的區域。 4類聲環境功能區：指交通干線兩側一定距離之內，需要防止交通噪聲對周圍環境產生嚴重影響的區域，包括4a類和4b類 兩種類型。

4a類為高速公路、一級公路、二級公路、城市快速路、城市主干路、城市次干路、城市軌道交通（地面段）、 內河航道兩側區域；

4b類為鐵路干線兩側區域。

聲環境功能區劃以有效控制噪聲污染的程度和范圍、有利于提高聲環境質量為宗旨，對于加強聲環境綜合整治、提高環境管理水 平、創造安靜人居環境具有重要意義。

城市敏感區域

城市噪聲敏感區域一般指以療養處所、醫院、學校、機關、科研單位、集中居住區等為主，需要保持相對安靜的區域。施工期對 于施工噪聲敏感點的保護可以采取的措施：

(1) 使用減噪設備施工；

(2) 嚴格控制施工時間，夜間22時～次日凌晨6時禁止施工；

(3) 設置隔聲墻等防止噪聲的擴散；

(4) 如果必須打擾周圍居民的生活時候施工，要提前通知，并且對噪聲帶來的影響給予一定的補償。

依據

GB 3096-2008 聲環境質量標準

功能區聲環境質量自動監測技術規定（HJ906-2017）

環境噪聲自動監測系統技術要求（HJ907-2017）

JJG 1095-2014 環境噪聲自動監測儀檢定規程

JJG 188-2002 聲級計檢定規程

JJG 778-2005 噪聲統計分析儀檢定規程

JJG 449-2001 倍頻程和1/3倍頻程濾波器檢定規程

GBT 3785.1-2010 電聲學聲級計第1部分：規范

產品介紹

環境噪聲自動監測系統，給予噪聲監測設備、數據通訊技術及計算機應用軟件，實現噪聲自動監測并實時進行環境噪聲數據統計 分析的系統，一般由一臺或多臺早上恩很難過監測子站及噪聲監控系統組成。

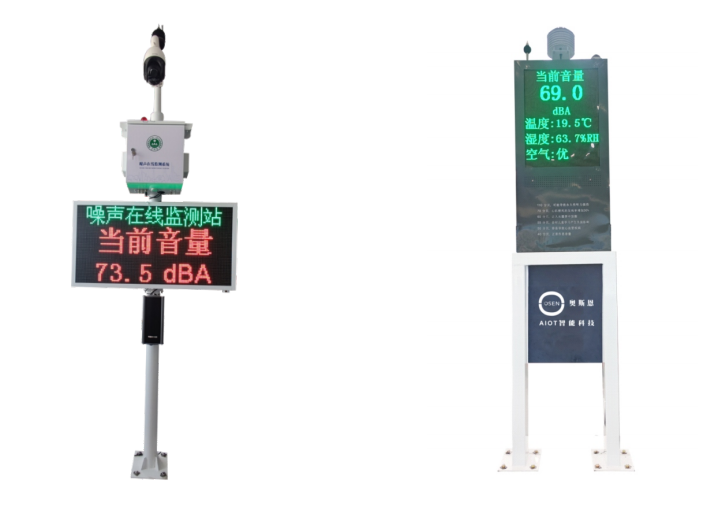

噪聲監測子站

噪聲監測子站是環境噪聲自動監測系統的戶外采樣部分，一般分為固定式和移動式兩種類型。噪聲監測子站包含全天候戶外傳聲 器、噪聲采集分析單元、通信單元、電源控制單元，以及機箱等配套安全防護單元。

全天候戶外傳聲器

戶外傳聲器具備防風、防雨、防塵、防干擾設計以適應戶外長期連續使用的目的。戶外傳聲器的風罩會對噪聲測試的精度形成干 擾。我司環境噪聲在線監測系統使用的戶外傳感器已獲得中國計量器具型式批準認證證書CPA，該戶外傳感器能在保證防風、防雨、 防塵、防鳥停的同時，仍然能保證傳聲器的頻率響應達到GB/T3785-2010中對2級傳感器的頻率響應要求。

噪聲采集分析單元

噪聲采集分析單元具有信號采集和數據分析功能，同時可以保證數據存儲。環境噪聲在線監測系統的噪聲采集分析單元不是簡單 的內部放置一臺聲級計進行信號采集，而是用了一臺工業級工控機，專門開發了適合噪聲自動監測系統的信號采集軟件。

通信單元

實現噪聲站到噪聲監測系統軟件服務器的數據通信。環境噪聲在線監測系統采用4G無線通信的方式，該方式能夠滿足系統的基本 數據的傳輸，同時也能保證傳輸?shù)姆€(wěn)定。

電源控制單元

供電力供應，防止外部電源抖動對測量精度的影響，保護噪聲監測站免受外部浪涌攻擊。

4G無線通訊模塊

采用LTE3GPPRel.11技術，支持最大下行速率150Mbps和最大上行速率50Mbps；同時在封裝上兼容移遠通信UMTS/HSPA+ UC20模塊以及移遠通信多網絡制式LTECat3模塊，實現了3G網絡與4G網絡之間的無縫切換。保證設備數據穩定快速上傳。

機箱

環境噪聲在在線監測系統采用全天候防護箱，采用防腐防銹材質，符合IP55標準，用于放置噪聲采集分析單元、數據采集板、 電源控制單元等，起到防風、防雨、防盜的作用。

GPS定位模塊

我司配置的GPS定位模塊是一款高性能BDS/GNSS全星座定位導航模塊，采用完全自主知識產權的低功耗GNSSSOC芯片—AT6558 ，支持多種衛星導航系統，包括中國的BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS 以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS）。ATGM332D-5N是一款真正意義的六合一多模衛星導航模塊，包含32 個跟蹤通道可以同時接收六個衛星導航系統的GNSS信號，并且實現聯合定位、導航與授時。具有高靈度、低功耗、低成本等優勢，實時 定位設備所處位置。

立桿輔件

架桿和支架采用防腐防銹全金屬材質，可方便地進行聲校準和維護，有可靠的防雷電設計和接地設計，材質與結構的有效設計 壽命不少于10年。

球機攝像頭及拾音器

實現現場環境的實時監控，數據超標可實現現場環境錄像以及環境噪音拾取，通過平臺回放功能可查看現場實際情況。

音柱

該配置可實現遠程喊話功能，管理人員可通過遠程攝像頭進行現場查看情況，如發現有噪聲嚴重污染行為可遠程通過APP進行 喊話,現場人員聽到指示后進行整改，同時可通過現場設備拾音器與后臺管理人員對話。

聲學探頭

聲學探頭采用先進的聲音成像算法，通過幾十個高精度麥克風同時采集聲音信號，在內置芯片上實時處理，生成聲音云圖，將 聲音可視化，從而定位噪聲污染點位。最新升級覆蓋區域，實現超大范圍抓拍。

產品特點

1、集成度高，方案靈活：系統可擴展顆粒物（TSP/PM2.5/PM10）、溫濕度、氣象要素、聲源定位、聲源抓拍、人流量、車 流量、視頻監控；

2、配備風罩，當在有風的場合下進行測量時可以使用風罩以降低風噪聲的影響；

3、數據集采集、傳輸、發布顯示于一體。通過集成高，靈活的方案，模塊化部署，可以全方位滿足不同場合使用需求；

4、無工具拆卸，方便點位遷移與設備維護；

5、LED 無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距離限制，應用廣泛；終端掉線上線后可以實現續傳，節省流量；

6、超標錄音：噪聲數據超標，及時觸發攝像頭錄音功能，需配備拾音器；

7、24小時自動監測，無需人工干預，穩定可靠；

8、可通過設置報警條件進行噪聲超標報警；

9、結合PC端云平臺和手機端應用隨時隨地查看實時數據、統計曲線、噪聲污染趨勢預判等信息，高效管控噪聲污染。

特色功能

A 恒溫加熱裝置

為適應北方超低溫氣候環境，設備配備了恒溫加熱裝置，在設備上設置恒溫加熱裝置，當環境溫度低于裝 置設定的溫度時，自動啟動加熱保持恒溫，避免設備因溫度太低而影響設備運行。

B 斷網續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷網續傳功能，當設備監測到網絡中斷時 ，自動將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷線的這段時間里所監測到的數據上傳至 服務器保存。

C 超標報警

設備可設置報警閾值，支持遠程設定，當噪聲數據超過該數值，設備自動報警并上傳至監管平臺，通過PC 端平臺或移動微信端提醒監管人員，如設備端配備報警器，可自動聯動報警器進行聲光報警。

D 遠程喊停

具備遠程喊話功能，當監測數據超過閾值報警后，監管人員可從監控視頻上查看現場情況，是否有進行處理 ，若超標一直未曾改善，監管人員可在APP上進行遠程喊停操作，勒令現場停止噪聲污染行為。

F 超標錄音

配備拾音器，支持數據超標觸發錄音功能及遠程回放功能，可查看現場畫面及聲音同步播放。

 遠程校準 具備遠程自動校準功能，通過遠程發送ACT命令開啟靜電激勵器，靜電激勵器默認產生94dB的聲壓級，對傳 聲器進行遠程校準，保證數據準確性。

G 聲源定位

搭載噪聲聲源定位功能，通過精確定位與麥克風相位匹配等算法，直觀的展現聲源的方向： 可視化的噪聲源圖形，水平 360°，垂直 180°，對于噪聲來源方向分辨率精確到 1°可排除其他方向的噪聲干擾，只關注指定區域聲源大小，完美適用于工地廠界噪聲監測、機場飛機噪聲監測 等有確定水平方向或垂直方向監測目標的任務。

H 噪聲源識別

基于噪聲源特征庫和機器學習技術，實現對超標音頻文件、異常音頻文件進行匹配識別分析，識別超標或異 常噪聲源特征種類，并標注時間標簽，其中包括以下噪聲聲源種類： (1) 交通噪聲: 包括機動車輛、船舶、地鐵、火車、飛機等發出的噪聲。由于機動車輛數目的迅速增加，使得 交通噪聲成為城市的主要噪聲來源。 (2) 工業噪聲: 工廠的各種設備產生的噪聲。工業噪聲的聲級一般較高，對工人及周圍居民帶來較大的影響。 (3) 建筑噪聲: 主要來源于建筑機械發出的噪聲。建筑噪聲的特點是強度較大，且多發生在人口密集地區，因 此嚴重影響居民的休息與生活。 (4) 生活噪聲:包括人們的社會活動和家用電器、音響設備發出的噪聲。

噪聲監測站參數指標

外觀及結構

噪聲監測站計量器具部分具備計量器具形式批準證書CPA和產品銘牌，銘牌上具有儀器名稱、型號、生產單位、出廠編號 、制造日期、準確度等級和制造商等。

各零部件連接可靠，表面無明顯缺陷，各操作鍵使用靈活，定位準確。 各顯示部分的刻度、數字清晰，涂色牢固，無影響讀數的缺陷。 機箱防塵防水性能符合GB4208中IP55的要求。機箱外殼耐腐蝕。 安裝牢固，根據用戶自身地理位置，在一般地區能經受10級風力，在沿海地區能經受12級風力。

環境條件

各零部件連接可靠，表面無明顯缺陷，各操作鍵使用靈活，定位準確

①　環境溫度：-30-50℃。如噪聲監測子站布設在其他溫度環境中，可采取措施保證儀器能正常工作。

②　環境相對濕度：0-100%（不凝結）。

③　靜壓：65 kPa～108

噪聲監測前端主要特點

1、采用數字信號處理技術。 可選實時頻譜分析。 具有統計分析功能、頻譜分析功能、總值分析功能和噪聲事件報警等。

2、配合氣象模塊可以實現對戶外傳聲器自動加熱去潮。 數據超標可實現現場環境錄像以及環境噪音拾取，通過平臺回放功能可查看現場實際情況。 可通過遠程攝像頭進行現場查看情況，如發現有噪聲嚴重污染行為可遠程通過APP進行喊話。

3、系統自動或遠程校準。 自動錄音并上傳。 配合中心服務器上的環境噪聲自動監測系統軟件可以采用精密法測量噪聲。

4、具有后備電源，停電時仍然可以保證系統的正常運行24小時以上。 配合GPS模塊，可以達到5m/s的精確授時和定位。

噪聲監測子站主要技術性能

傳聲器：Φ12.7 mm（1/2"）預極化測試電容傳聲器

測量范圍： 30 dB (A)～130 dB (A)；40 dB (C)～130 dB (C)；45 dB (Z)～130 dB (Z)

頻率計權：具有A、C、Z計權方式 頻率范圍：10Hz～20kHz

時間計權：F、S、I

1/1倍頻程

OSEN-Z01型聲級計的測量模式有1/1倍頻程測量，包含11個1/1倍頻程濾波器中心頻率：16 Hz、 31.5 Hz、63 Hz、125Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz和16 kHz。該模式下頻率計權有A、C和Z計權，時間計權有F和S計 權，提供操作者選擇合適的頻率和時間計權測量，主要測量： 各頻帶時間平均聲級（LeqT,等效連續聲級）； 各頻帶計權聲級最大值（Lmax）； 各頻帶計權聲級最小值（Lmin）； A計權時間平均聲級、最大值、最小值；C計權時間平均聲級、最大值、最小值；Z計權時間平均聲級、最大值、最小值。

1/3倍頻程

OSEN-Z01型聲級計的測量模式有1/3倍頻程測量，包含32個1/3倍頻程濾波器中心頻率：16 Hz 、20 Hz、25 Hz、31.5 Hz、 40 Hz、50 Hz、63 Hz、80Hz、100Hz、125Hz、160 Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、 1 kHz、1.25 kHz、1.6 kHz、2kHz、2.5 kHz、3.15 kHz、4 kHz、5 kHz、6.3 kHz、8 kHz、10 kHz、12.5 kHz、16kHz 和20kHz。該模式下頻率計權有A、C和Z計權，時間計權有F和S計權，提供操作者選擇合適的頻率和時間計權測量，

主要測量：

各頻帶時間平均聲級（LeqT,等效連續聲級）；

各頻帶計權聲級最大值（Lmax）；

各頻帶計權聲級最小值（Lmin）；

A計權時間平均聲級、最大值、最小值；

C計權時間平均聲級、最大值、最小值；

Z計權時間平均聲級、最大值、最小值。

自動測量功能：Lp、Leq、Lmax、Lmin、LN(L5、L10、L50、L90、L95)、SD、E、LE、Time、No

積分時間設定：Man、10s、1min、5min、10min、15min、20min、30min、1h、4h、8h

時鐘：內置日歷時鐘（年、月、日、時、分、秒）設置運行

數據存儲：2000組數據或80天24H測量值

校準：使用HS6020校準至1kHz、93.8dB

顯示方式：大屏幕字符式LCD顯示，有背景光，數字顯示，有動態條圖顯示瞬時聲級變化

電源：DC24V/AC220V

全天候戶外傳聲器單元

戶外傳聲器單元的主要作用是將監測點的噪聲信號變成電信號，以便聲級計進行處理,外傳聲器單元主要特點和指標如下：

符合標準：IEC61672：2002Class1。

靈敏度：約32mV/Pa

頻率范圍：10Hz~20kHz

衰減風噪聲：>30dB操作溫度：-25℃~55℃

操作相對濕度：0~100%（不凝結）

動態范圍：30~140dB(A)

系統校準：自帶靜電激發器，可自動校準，也可采用聲級校準器進行聲校準 校準聲壓：90dB,頻率1kHz，準確度±0.3dB

防雨等級：符合IP55標準

加熱驅潮：5V，200mA

我公司生產的戶外傳聲器單元具有防風、防雨、防鳥停功能，工作溫度范圍寬。加熱驅潮功能使它可以工作在較潮濕的環境下。 使用靜電激發器進行自動校準，傳聲器的靈敏度歸一化到31.6mV/Pa，戶外傳聲器和聲級計可以互換，戶外傳聲器可以從容物柜上取 下，直接裝在聲級計上以方便送檢、方便修理。用戶還可以用聲級校準器進行校準，以確定系統及靜電激發器的準確性，這種設計保 證了系統的測量精度及自動校準的精度。戶外傳聲器聲波的入射方向為90°，在20Hz到8kHz的頻率范圍內自由場響應是平直的（誤差 小于±2dB）。當風速小于10m/s時，可提供>30dB(A)的風噪聲衰減量。當風罩受到雨淋而吸滿水時，戶外傳聲器靈敏度變化小于1 dB，自由場頻率響應仍符合IEC61672-2002中對2級儀器的要求。

數據采集控制單元

自動錄音，當達到錄音的啟動條件時可以自動錄音，每次錄音最長1分鐘。 文件格式為WAV格式。 傳輸方式：在傳輸網絡空閑時，錄音文件會自動上傳，并保持在服務器電腦硬盤中。

監測方法

采用的噪聲自動監測儀器設備應符合HJ 907中的相關要求。 功能區自動監測采用GB 3096附錄B中定點監測法，其點位設置應符合HJ640中的相關技術要求。

點位選取先按照GB 3096附錄B中普查監測法，各類功能區粗選出其等效聲級與該功能區平均等 效聲級無顯著差異，能反映 該類功能區聲環境質量特征的測點若干個，再根據如下原則確定該功能 區聲環境質量自動監測點位：

①　能滿足自動監測儀器的安裝、正常運行、日常管理和質量控制等條件要求。

②　監測點位維護方便并能保障安全可匏、長期核定地運行。

③　應避開反射面和附近的固定噪聲源，盡量避開樹木（風天樹葉聲）的膨響。

④　監測點位應兼顧行政區劃分。

⑤　4類聲環境功能區選擇有噪聲敏感建筑物的區域。

⑥　自動監測系統工作噪聲對傳聲器的膨響應低于環境噪聲10dB （A）以上，否則應采取降噪措 施減少自動監測系統工作 噪聲的膨響。

⑦　監測點位應不受強電磁干擾，應避免被高大建筑物、聲屏障等阻礙噪聲傳播，應避免安裝 在風口處。 監測點位距地面高度1.2 m以上. 若原有功能區監測點位符合上述要求，直接在該點安裝噪聲自動監測儀器。

主要監測項目

各小時的等效聲級“Leqh、累積百分聲級L10.L50,L90、最大值Lmax、最小值Lmin和標準偏差SD。 晝間等效聲級Ld、夜間等效聲級Ln和夜間最大聲級Lmax。 小時有效采集率及晝間、夜間有效采集率。

有選配氣象監測單元的，記錄監測時間段的氣象參數（如：風速、風向、溫度、濕度、氣壓等）和天氣情況（如：雨雪、所 電等）。并統計分鐘平均風速和分鐘降水量、小時平均風速和小時降水量。

數據有效性

凡是自然界、人類活動中可能出現的各類聲音，均不得視作異常值而予以剔除。

因儀器故障、斷電等原因造成部分數據缺失時，小時等效聲級Leqh監測時間低于45min（可間隔）則數據無效：每日內晝 間等效聲級L描監測時間低于13h（可間隔）則數據無效：每日內夜間等效聲級乙的監測時間低于7h（可間隔）則數據無效。

監測數據統計

計算各測點每日晝間、夜間等效聲級，參照GB3096按監測點次分別統計晝間、夜間達標率。 其余監測項目可用于相關的分析。

質量保證和質量控制

應每日定時遠程自檢，若偏差大于0.5 dB則應進行現場聲校準，及時查明原因。自檢情況應每日記錄。 應按照以下要求開展自動監測儀器的聲校準：

①　將聲校準器套在測試傳聲器上，開啟聲校準器3s后，讀取聲學測量儀器示值。儀器示值與聲 校準器的聲壓級偏差不應 大于0.5 dB,否則監測數據應添加備注并檢修儀器，且應視情況增加現場 聲校準頻次。

②　自動監測系統應定期（至少每月一次）進行現場聲校準。

③　在臺風、暴雪、冰夜等惡劣天氣后應進行聲校準。

④　如監測值出現急劇升高、降低或連續不變情況，應進行系統檢查，對儀器故障及時檢修， 排除故障后仍需進行聲校準 確認。

⑤　應記錄每次現場聲校準情況。

應對噪聲自動監測系統每日遠程檢查，定期現場巡檢維護（至少每月一次，各地根據實際情況 可提高巡檢頻次），每年對 軟硬件進行全面檢查維護。 因儀器故障產生的異常監測數據為無效數據，不參與各種數據統計，但不能刪除。 應保證噪聲自動監測站點每月正常工作時間達到80%以上。 定期（至少每月一次）備份功能區聲環境質量自動監測的原始數據并每年存檔。

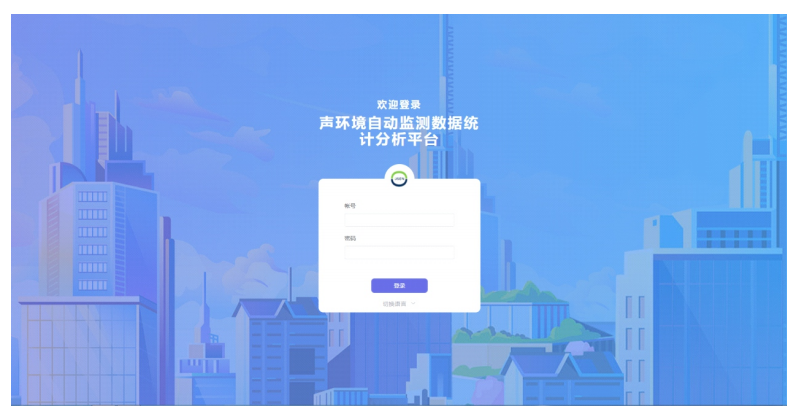

聲環境自動監測數據統計分析平臺

系統概要

聲環境自動監測數據統計分析平臺是由我司過十年的噪聲應用管理經驗沉淀，打造滿足用戶全方位噪聲業務管理需求的應用軟件 ，符合國家聲環境質量自動監測標準（HJ906和HJ907）要求，是在全國廣泛應用的專業噪聲自動監測管理系統。本系統可實現對噪聲污染源監測點實時排放水平監測的同時，能夠自動預警噪聲超標排放行為，通過智能分析噪聲源特征，自 動聯動攝像頭抓拍取證，形成超標事件告警信息，當場提醒發出噪聲的主體自行整改，同時通知執法、監管部門予以督導落實。通 過電腦端、手機端等方式對噪聲污染排放狀況進行實時跟蹤、視頻監控、超標錄音、超標報警、歷史查詢、現場執法等功能，具有 現場報警、報警推送等多種報警通知,為噪聲數據網絡化管理、實時數據分析提供了有力基礎。聲環境大屏，顯示所有前端設備的實時狀態、監測數據和噪聲污染擴散圖，便于管理部門更好地實施污染排放情況的全局監控、 預警和協調調度，及時控制超標排放，避免環保污染擴大。通過平臺可以實時查看到噪聲監測點分布、進行噪聲問題定位，通過數 據分析進行故障診斷、噪聲治理等工作。

系統拓撲圖

傳輸服務層

  統一設立當?shù)卦肼暛h(huán)境監管平臺，云存儲就是將儲存資源放到云上供人存取的一種新興方案，將各類數據存儲到 “云”，確 保監管平臺能夠穩定可靠地運行，并節約存儲空間。

監測感知層

包括建筑施工噪聲；工業企業廠界，倉儲物流園噪聲；道路交通 噪聲；社會生活噪聲（特別是城市公園、廣場等，酒吧、KTV等 商業營業場所，商業街，機關單位，學校幼兒園）等功能區噪聲 在線監測設備等監測到的數據進行接入，系統將采集到的監測數 據利用網絡傳輸至噪聲環境監管平臺，實現數據的共享與對接。

應用層

應用層：旨在建設一套服務于當?shù)丨h(huán)境監管部門和 周圍社會公眾的智能監管保障體系。平臺實現噪聲 污染源在線監測數據共享與對接，信息管理，預警 報警，大數據一張圖等功能，并配備移動APP方便 用戶隨時隨地查看當?shù)乇O(jiān)測點位情況、提供設備運 維功能、提供相關執法部門現場執法等功能。

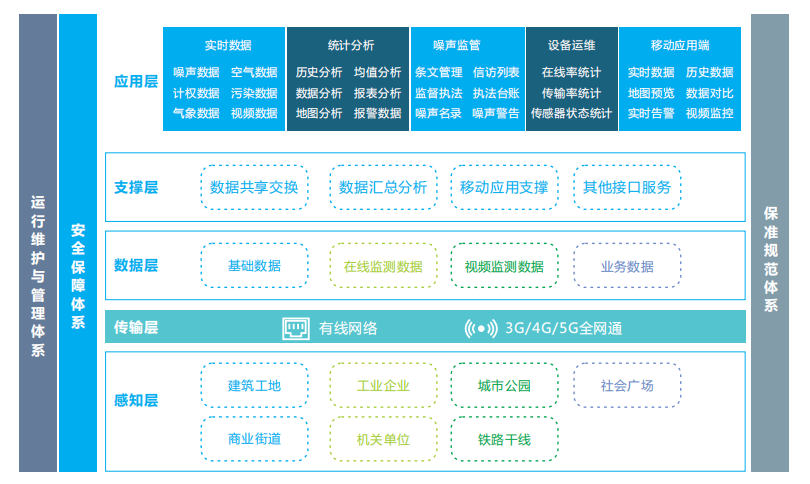

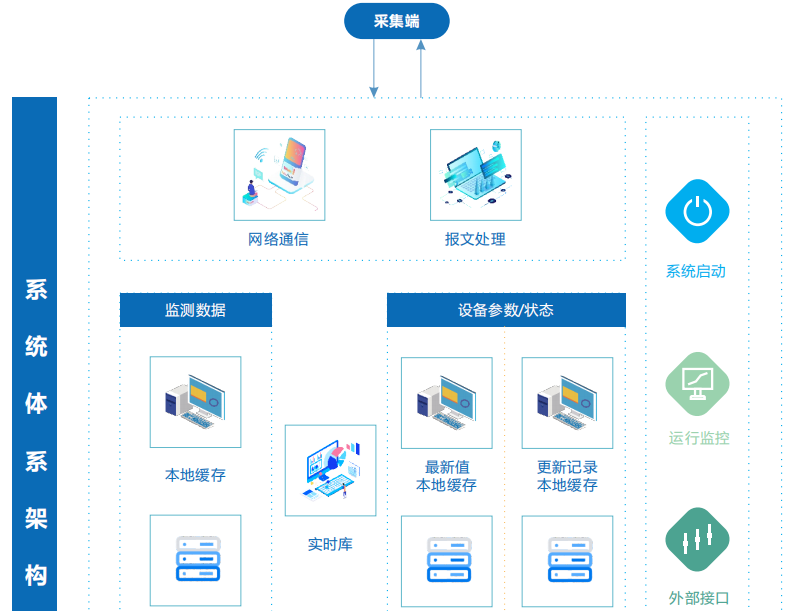

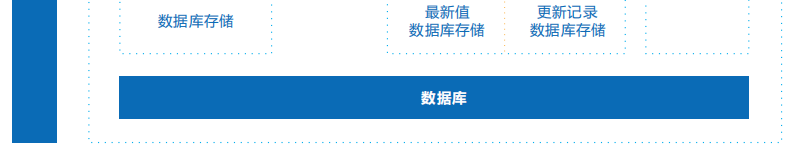

系統架構圖

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

03 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

04 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

05 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

系統功能

噪聲監控-區域數據

對當前區域內的站點設備數據進行統計總覽，其中包括了設備總數信息、噪聲分類統計、站點晝夜達標率、當天設備告警列表等 信息進行查看。

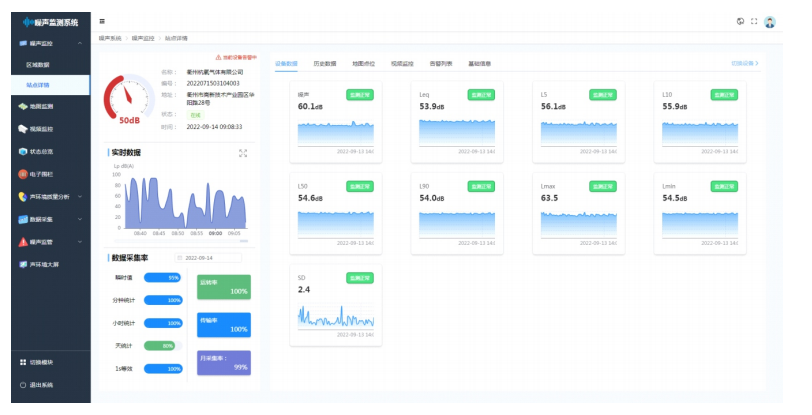

噪聲監控-站點詳情

站點詳情是主要使用的功能界面，展示站點地圖位置、基本信息、歷史數據、視頻監控、當前告警列表、實時氣象數據、實時瞬 時聲級數據、數據采集率等數據，當賬號下有多臺設備時，可通過圖標提示（離線、在線、報警、分區）顯示各個點位的設備狀態， 點擊地圖圖標可進行設備選擇；也可通過操作：選擇設備進行其他設備的快速選擇。

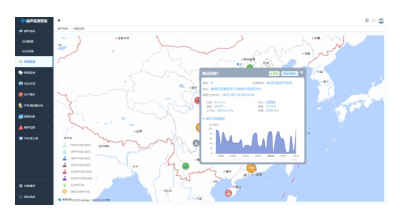

地圖監測

聚合點展示聚合設備臺數，調用高德地圖顯示設備安裝點位，用 不同的設備標識區分不同設備的類型，再次點擊可以顯示實時數 據，并可點擊詳情頁進入設備主界面。

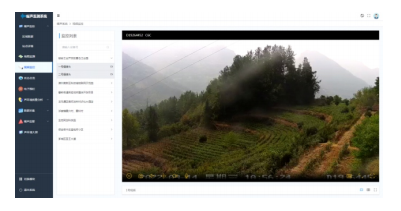

視頻監控

設備的監控預覽，可實現球機云臺控制、視頻回放、遠程喊話 等功能。

狀態總覽

狀態總覽可查看賬號下所有設備的運行狀態、設備信息，可通過設備編號、監測類型、行政區、設備名稱、狀態類型進行快速搜 索，點擊查看詳情可跳轉到設備詳情頁面。

電子圍欄

可劃定電子圍欄區域，當設備定位超過設定區域時，可實現報警功能，并將報警信息推送到相關負責人。

聲環境質量分析-長期均值

計算各監測點位每月、季、年的晝間、夜間等效聲級能量平均值,參照《城市區域環境噪聲標準GB-3096》中相應的環境噪聲限 值進行分析評價。

聲環境質量分析-分布趨勢

統計每月、季、年各監測點位晝間、夜間等效聲級的分布情況，分析此點位常態噪聲水平及突發事件時噪聲水平。

聲環境質量分析-站點對比

從各類功能區月、季、年的晝間、夜間平均等效聲級，24小時的變化趨勢，12個月的變化趨勢及超標情況等方面，分析各類功能 區特點。

聲環境質量分析-噪聲地圖

噪聲數據地圖可視化展示，可以使用時光軸對數據進行播放和回放，實現噪聲溯源。

數據采集-歷史數據

各站點歷史數據的展示，可以用圖表,數據表等方式展示，支持數據類型、查詢時間、展示參數選擇，支持圖形顯示/表格顯示切 換，支持導出表格至本地。

數據采集-數據報表

支持用戶自定義統計周期及報表報告模板，數據報表報告支持表和圖形等方式，可導出至本地進行保存。

數據采集-狀態監控

統計設備狀態事件（電力中斷、通信中斷、設備故障等事件），支持生成故障統計報告，包括設備數據上傳,傳輸?shù)那闆r統計，支 持導出設備事件記錄表。

數據采集-現場錄音

可以選擇設備噪聲錄音文件，并支持播放（支持快進、暫停、重播、倍數設置等功能）、標記錄音事件和上傳錄音功能。

數據采集-數據審核

對各時段噪聲監測數據能設置異常值判斷條件(不滿足數據采集率規定的數據、不符合相關規范氣象條件的數據、子站監測設備 故障產生的隨機值等)對異常數據進行標記和提示，支持對數據進行人工審核。

噪聲監管-噪聲告警

噪聲設備超過所設定的標準時進行告警，并聯動現場攝像頭進行抓拍照片，上傳至監管平臺，并推送報警信息到相關負責人。

噪聲監管-歷史告警

噪聲設備的對應的歷史告警記錄查看，并支持導出告警報告。

噪聲監管-條文管理

對噪聲的文書制作做需要的條文進行管理，有效幫助監管部門進行噪聲政策管理。

噪聲監管-信訪列表

可無縫對接相關政府平臺、民政平臺等，針對對居民的投訴進行統計分類(建筑、工業、城市、交通等)，并顯示信訪相關信息。

噪聲監管-監督執法

提供監督執法功能模塊，對噪聲污染事件進行登記、上報、處理。

噪聲監管-執法臺賬

進行監督執法的留痕記錄，保留執法記錄，文書記錄等。

噪聲監管-噪聲名錄

記錄在冊重點噪聲監管單位列表（被投訴次數、對應處理記錄等）。

檢查維護-維護檔案

記錄設備的基本信息，和故障事件，以及設備的檢修記錄。

檢查維護-維護任務

支持保養維護過程執行在線跟蹤、記錄與評估。實現預測性保養及計劃性維護，消除大面積盲目定期大修與保養的大量無效人工 ，效果更加顯著，并能夠延長相關設備壽命。

檢查維護-維護臺賬

維修和保養的服務過程全程跟蹤記錄并歸檔。

系統管理-用戶管理

系統可分系統管理員、普通代理商、普通用戶三級用戶權限管理，各級管理員可查看和管理自己權限范圍的的設備，并且可新增 用戶和刪除用戶。

系統管理-設備新增

將新設備添加到系統平臺，可標記設備的地圖定位，便于后續數據查看和管理。

系統管理-設備管理

對接入平臺系統的設備進行管理，包括信息修改、視頻設置、刪除設備等操作。

系統管理-報警規則

對設備每個參數報警規則進行設置和修改。

平臺接口

支持噪聲監控系統數據接口的開放，可實現數據的交換和共享。

聲環境大屏

通過大屏數據展示、數據分析、電子地圖全覽系統內所有監測點的實時狀態、數據信息和現場實況，并配置相應的各類數據查閱 功能，為對噪聲的污染排放實時監控、預警和協調調度提供有力的輔助手段。

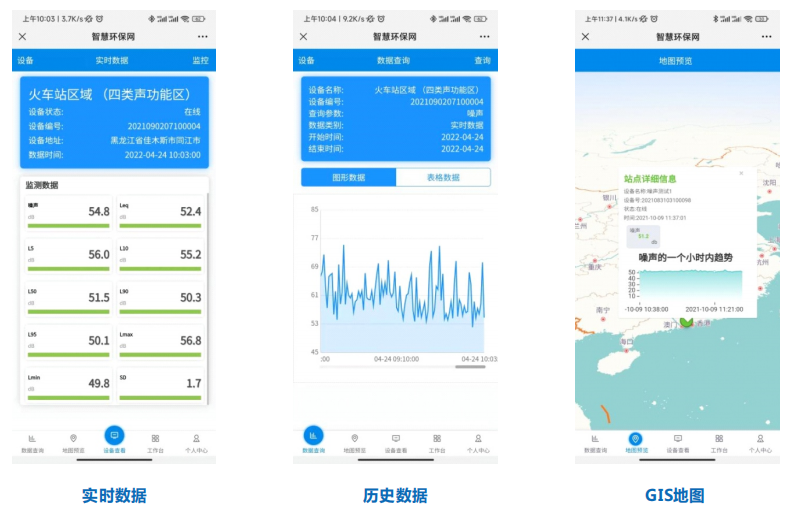

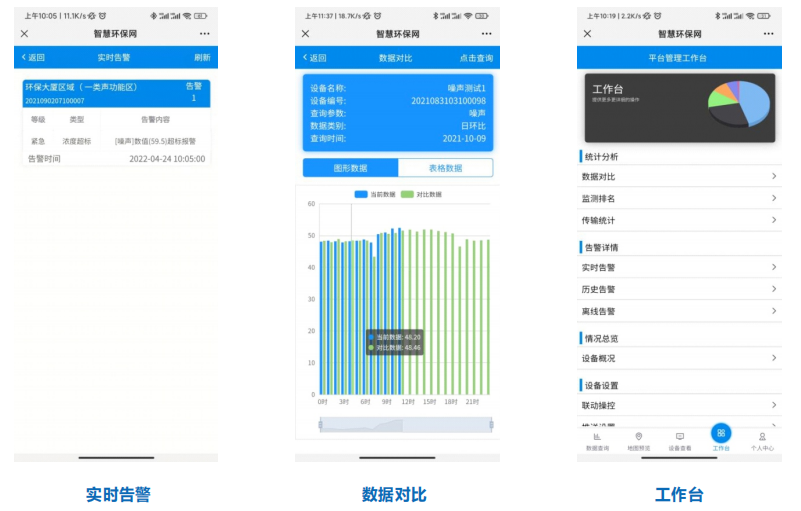

手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知歷史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。
