項目建設

目標

煤炭作為我國的主要能源之一，但隨著開采所造成的嚴重的環境問題卻被人 們所忽視。煤炭的大規模開發和利用，不可避免地帶來一系列環境問題，這些問 題在逐年的積累后已經嚴重影響到了礦區人們的日常生活和身體健康。為此，應 結合實際存在的問題，從多方面努力，做好礦山環境的保護。 礦山開采過程中，多種因素對環境造成的影響和危害。其中主要是礦石粉塵、 燃煤排放的煙塵和 SO2 以及放射性物質的輻射等，其中含大量有害物質，嚴重 危害礦山環境和人體健康。自改革開放以來，中國頒布實施了《環境保護法》和 一系列政策法規，貫徹執行“防治結合，以防為主”、“綜合利用，化害為利” 的方針，對新建和改造項目的礦山環境保護實行“三同時”的規定。 對此，我司推出礦山揚塵在線監測系統，建設揚塵源污染防治監管信息系統 并實現數據對接、交換，逐步實現日常監管信息實時共享；同時，通過與重點揚 塵污染源在線監測系統聯網采集監測數據，為環境空氣質量預警預報積累數據， 為全面開展空氣污染防治工作、深化大氣污染防治工作奠定基礎，助力獲取藍天 保衛戰的勝利。

建設任務

建設揚塵污染防治監管信息系統，對揚塵污染源基本信息和揚塵在線監測數 據實現統一管理，結合 GIS 地圖進行實時監測數據的綜合展現，監測指標包括 PM2.5、PM10、TSP 等，同時提供監測點視頻監控情況對環境質量的實時變化、 污染物的超標情況進行實時報警，實現數據視屏一體化大數據分析展示，協助執 法部門更好的掌握城市顆粒物的擴散軌跡以及污染趨勢，嚴格執法。

項目依據

HJ652-2013 環境空氣顆粒物（PM10 和 PM2.5）連續自動監測系統技 術要求及檢測方法

HJ663-2013 環境空氣質量評價技術規范

GB 3095-2012 環境空氣質量標準

HJ212—2017 污染源在線自動監控(監測)系統傳輸標準

產品組成

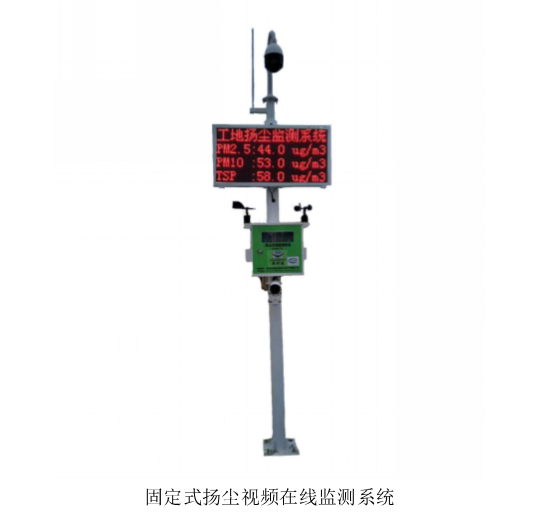

揚塵在線監測系統

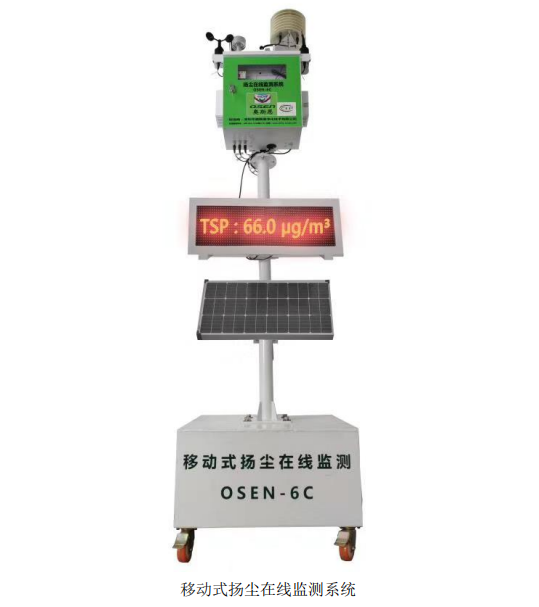

奧斯恩揚塵在線監測系統 OSEN-6C 通過了北京計量院的檢測認證，獲得了 國家環境保護產品認證（CCEP 認證）證書、計量器具型式批準證書（CPA 認證）， 該系統符合 GB3095-2012《環境空氣質量標準》中規定，是一款可連續自動監測 不同環境功能區、揚塵重點監控區監測點的，且具有完善功能的揚塵監測設備； 主要用于數字城管、智慧城市、建筑工地、垃圾場、拆遷工地、碼頭、產業園、 社區、道路揚塵環境監測監控中心。目前我司較為出名的案例合作有中國中鐵集 團、廣西建工集團、中國建筑、中國鐵建集團、湖南建工集團、深圳路橋工程有 限公司、中國路橋工程公司、碧桂園集團、湖南建工集團等。

該系統由顆粒物在線監測儀、數據采集和傳輸系統、后臺數據處理系統及信 息監控管理平臺共四部分組成。系統集成了物聯網、大數據和云計算技術，通過 光散射在線監測儀、揚塵參數、氣象五參數采集設備和采集傳輸?shù)仍O(shè)備，實現了 實時、遠程、自動監控顆粒物濃度;數據通過采用 3G/4G 網絡傳輸，可以在智能 移動平臺、桌面 PC 機等多終端訪問;監控平臺還具有多種統計和高濃度報警功,能監測方式多樣，具備固定式監測，移動式監測等方式。

主要性能

揚塵在線監測系統由顆粒物濃度傳感器作為主要的揚塵狀態監測手段，對市 區道路的揚塵顆粒物濃度進行信息采集，每套系統可監測并顯示 PM10、PM2.5、 TSP 等關鍵信息，并結合視頻在線監控系統，實現數據視頻疊加顯示；揚塵在線 監測系統具備自動校零功能，配備自動化信息采集模塊，通過高性能嵌入式系統 對傳感器進行 24 小時信息采集，并通過 4G 無線網絡將數據上傳至服務器，實 現在線實時監測。揚塵在線監測系統目前已同時具備由國家環保部頒發的中國環 境保護產品認證證書 CCEP、省級計量院出具的計量器具型式批準證書 CPA。

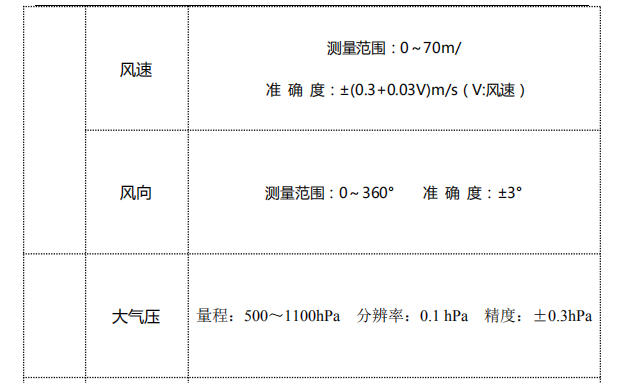

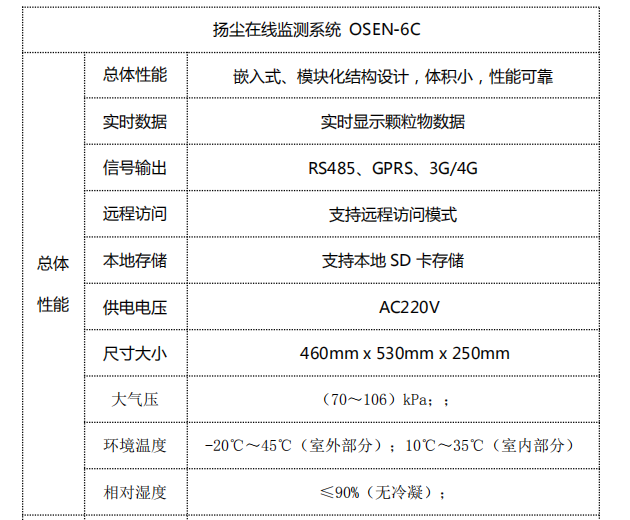

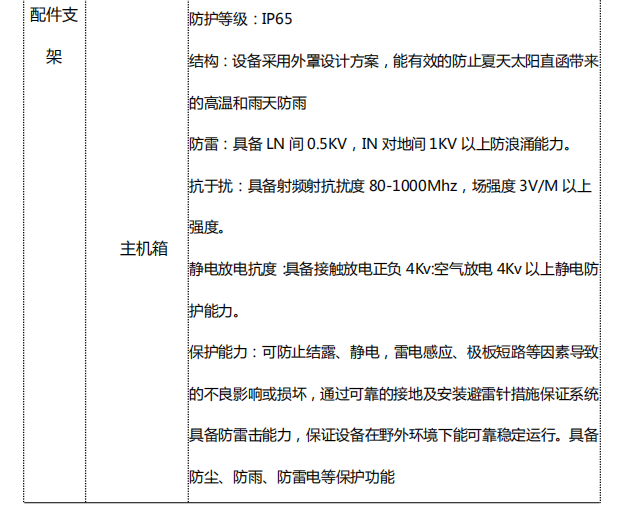

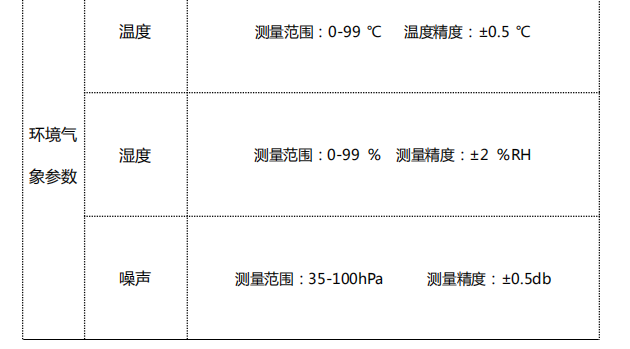

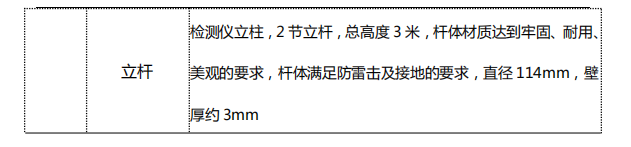

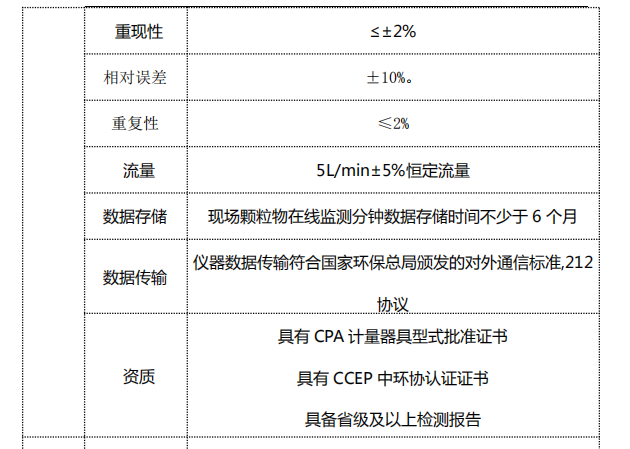

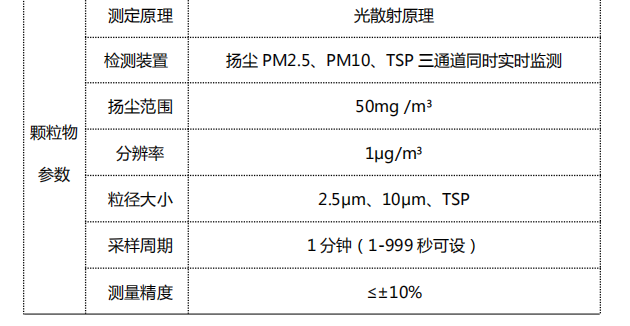

基本參數

視頻監控系統

系統采用紅外網絡高清智能球的種種特性使之可廣泛應用于需要大范圍高 清畫質監控的場所，如:河流、森林、公路、鐵路、機場、港口、崗哨、廣場、 公園、景區、街道、車站、大型場館、小區外圍等場所。再配合新一代 NVR（Net Video Recorder），采用了多項 IT 高新技術，如視音頻編解碼技術、嵌入式系統 技術、存儲技術、網絡技術和智能技術等?？陕?lián)網組成一個強大的安全防范系統。

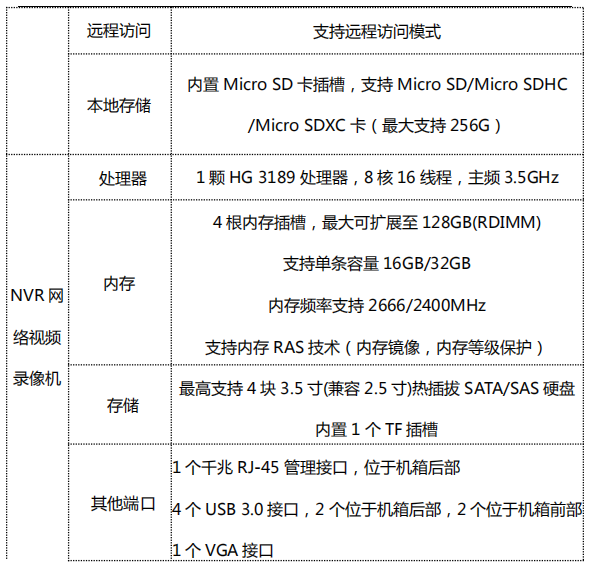

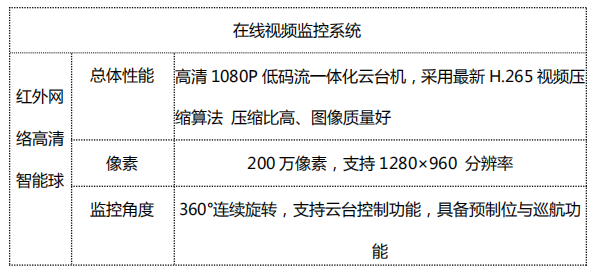

基本參數

產品特點

1、集成度高，方案靈活：系統可集成揚塵（PM2.5/PM10、TSP），溫濕度，噪 聲，氣象等要素

2、數據集采集、傳輸、發布顯示于一體。通過集成高，靈活的方案，模塊化部 署，可以全方位滿足不同場合使用需求

3、無工具拆卸，方便點位遷移與設備維護

4、多媒體顯示：可配單色，雙色，三色，全彩，可對顯示界面進行定制，附加 顯示時間日期等信息

5、LED 無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距離限制，應用廣泛；終端掉線上線后可以 實現續傳，節省流量

6、百葉箱設計：適用于各種氣象條件，保證空氣流通無死角，內外無溫差

7、可擴展的功能：提供其它氣體傳感器選擇，提供不同規格的顯示屏接口，預留了可擴展氣體監測顯示的接口

8、可根據需求內置 GPS 定位模塊，采用全球定位系統，實時跟蹤設備，內置實時時鐘，具有北斗自動校時功能。

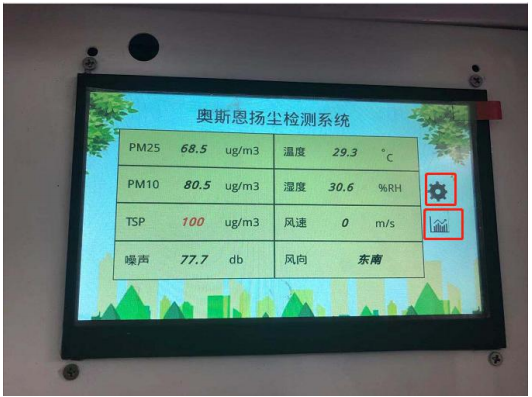

9、采用7英寸工業級觸摸屏，外形美觀，方便操作

視頻監控：

支持最大 1920×1080@60fps 高清畫面輸出

監測數據與視頻疊加顯示

支持 H.265 高效壓縮算法，可較大節省存儲空間

支持超低照度，0.005Lux/F1.6(彩色),0.001Lux/F1.6(黑白) ,0 Lux with IR

支持 23 倍光學變倍，16 倍數字變倍

采用高效紅外陣列，低功耗，照射距離最遠可達 150m

支持 1080p@60fps、960p@60fps、720p@60fps 高幀率輸出

支持三碼流技術，每路碼流可獨立配置分辨率及幀率

支持區域入侵偵測、越界偵測、移動偵測等智能偵測功能

支持手動跟蹤、全景跟蹤、事件跟蹤，并支持多場景巡航跟蹤

支持?jǐn)嗑W(wǎng)續傳功能保證錄像不丟失，配合 Smart NVR 實現事件錄像的二次智 能檢索、分析和濃縮播放

支持寬動態范圍達 120dB，適合逆光環境監控

支持 3D 數字降噪、強光抑制、電子防抖、SmartIR

支持 360°水平旋轉，垂直方向-15°-90°

支持 300 個預置位，8 條巡航掃描

支持 3D 定位，可通過鼠標框選目標以實現目標的快速定位與捕捉

支持定時抓圖與事件抓圖功能

支持區域曝光與區域聚焦功能

支持中心鏡像功能

支持定時任務、一鍵守望、一鍵巡航功能

支持 1 路音頻輸入和 1 路音頻輸出

內置 2 路報警輸入和 1 路報警輸出，支持報警聯動功能

支持最大 256G 的 Micro SD/Micro SDHC/Micro SDXC 卡、NAS 存儲

防雷、防浪涌、防突波，IP66 防護等級

項目建設方案

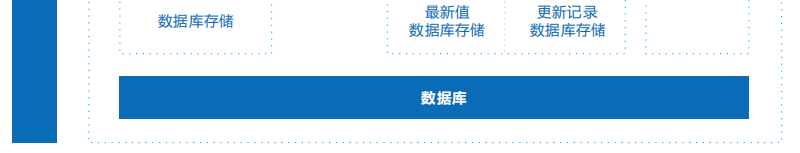

系統架構

01 采集端。采集端一般指現場數采儀或監測設備數據采集傳輸模塊，采集端 并非屬于本系統的一部分，圖中給出只是為了方便描述。

02 網絡通信層。網絡通信服務端系統，基于 TCP 協議，負責與采集端維持 連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送 任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層。報文處理層將監測數據報文解析為預定義格式的數據后 交由本子系統，本子系統負責數據的最終存儲。本子系統劃分為兩個單元： 本地緩存和數據庫存儲，本地緩存單元負責將數據緩存至本地磁盤，數據 庫存儲單元負責將緩存的數據存至數據庫。

05 設備參數狀態處理層。報文處理層將監測數據報文解析為預定義格式的數 據后交由本子系統，本子系統負責數據的最終存儲。本子系統根據業務需 求劃分為兩個模塊，每個模塊由本地緩存和數據庫存儲兩個單元組成。兩 個模塊分別處理最新值數據和值更新記錄數據。

06 實時庫。將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。實時庫在整個系統架構中處于中心地位，所有其它業 務子系統都基于它進行數據處理，它自身沒有任何業務邏輯，僅作為數據 層提供基礎信息及提供實時庫的持久化。

07 系統啟動層。作為整個系統的啟動入口，負責管理所有業務子系統。

08 運行監控系統。俗稱看門狗程序，負責監視所有業務子系統的運行。

09 外部接口。提供本系統與外界的交互訪問，按照業務需求，目前此接口需 要提供遠程設備控制功能。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊方式（如有線、無線、串口），多種通訊模 式（如定時發送模式、實時發送模式、召喚發送模式等）和多種通訊協議進行數 據采集。

實時內存庫

為了能保證系統的實時性，系統設有一個緊湊的、功能強大的實時內存庫， 用來實時、高效地處理海量實時數據、實時狀態、實時報警、遙調指令、計算量 數據等，對內部數據對象進行查找、定位、過濾等，并且實時刷新。 實時內存庫提供數據訪問接口，以便于第三方或軟件開發人員訪問其中的數 據（如 WEB 開發人員通過該接口在網頁上顯示相關數據）。

數據處理

系統軟件可采集海量數據，這些海量數據需要快速、有效地處理，而系統軟 件具有很強的數據處理能力，能根據客戶提供的計算公式、工程轉換方法、項目 系數、審核規則、國家或行業相關規定等對采集的原始數據進行運算，算完后將 原始數據和運算后數據在數據庫不同表中同時分別存儲。且出現越限數據、質量 碼異常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入功能，管理員通過相關配置界面選擇其中一種數據庫。系統具備數據緩存技術，將來不及寫入數據庫的數據及時存儲到實時 文件里，在系統空閑時或故障恢復后及時將數據補回到數據庫內，確保數據不丟 失。對于與數據庫的連接、插入、查詢等操作，充分考慮了系統的容錯性，如出 現斷線重連、異常屏蔽、數據庫死鎖等異常現象，系統均具有處理能力。 系統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、 查詢、更新等。

監測原理

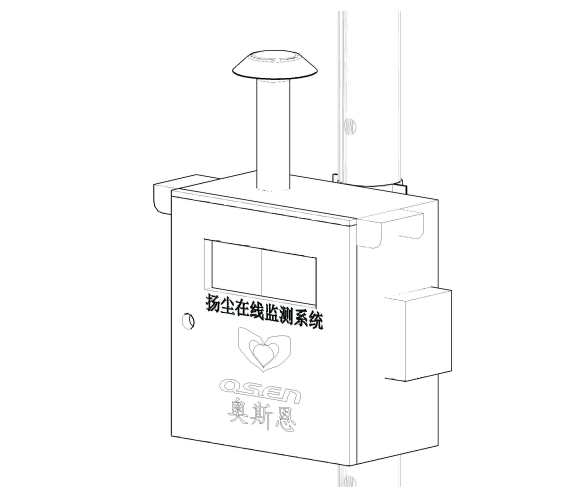

顆粒物原位測量裝置

本設備主要實現對揚塵 PM2.5、PM10、TSP 三通道同時實時監測。 本設備采用光散射原理測量顆粒濃度，較之傳統的β射線，微量震蕩天平 法法測量粉塵濃度，具有適用性廣、測量速度快、運維方便、可在線實時測量等 優點。顆粒物原味測量子系統采用高靈敏的光散射光度計（濁度儀）技術測量顆 粒物濃度。顆粒物首先經過粒子切割器，切割出我們需要測量的 PM2.5、PM10 粒子，切割后的顆粒物經過進樣口進入到光學測量室內。光源產生 880nm 的紅外 光照射到顆粒物上發生散射，位于 90°角位置上的探測器將散射光捕獲。通過 散射光強與校準顆粒物質量濃度的關系，實時計算并將質量濃度傳送到數據采集 與處理子系統。這種能理想地反映顆粒物特性的光學儀器能提供連續的總懸浮顆 粒物濃度和切割點為 PM10 至 PM2.5 的顆粒物濃度。

儀器內安裝了氣壓傳感器、溫度傳感器，與被校準后的精確限流孔兩端壓 差的數字反饋信號結合，通過使用這樣的流量控制組件，對流量進行精確控制， 可以獲得準確的樣品體積和精確的顆粒物粒徑切割點，實現了顆粒物的準確切 割。顆粒物精確切割和數據優化保證儀器的高準確性，與美國 EPA 認證方法可比。 并且顆粒物原位測量子系統配置了有溫濕度傳感器的加熱器，可以有效抑制濕度 增加后帶來的正偏差。

溫濕度傳感器原理

溫濕度傳感器的組成部分主要包括濕敏電容和轉換電路兩部分，濕敏電容是 由玻璃底襯、下電極、濕敏材料、上電極等四個部分組成。濕敏電容的兩個下電 極與濕敏材料，上電極構成的兩個電容成串聯連接。濕敏材料是一種高分子聚合 物，它的介電常數隨著環境的相對濕度變化而變化。當環境濕度發生變化時，濕 敏元件的電容量隨之發生改變，即當相對濕度增大時，濕敏電容量隨之增大，反 之減小(電容量通常在 48~56pf 間)。傳感器的轉換電路把濕敏電容變化量轉換成 電壓量變化，對應于相對濕度 0~100%RH 的變化，傳感器的輸出呈 0~1v 的線性 變化。

風速傳感器原理

風速傳感器由風杯、傳感器主體、電路模塊、傳輸電纜等裝置構成。風速傳 感器的風杯通常由高耐候性、高強度、防腐蝕和防水金屬制造，可適應惡劣環境; 電路模塊具有極可靠的抗電磁干擾能力和高低電壓保護能力，可確保主機在 -30℃~80℃，濕度 0~100% 的環境中正常工作。由傳感器風杯轉動帶動傳感器軸 承轉動，再由光電轉換進行數字量化處理，從而計算出風速值（m/s ，1m/s = 3.6 km/h）。

風向傳感器原理

光電式風向傳感器的核心采用絕對式格雷碼盤編碼(四位格雷碼或七位格雷 碼)，利用光電信號轉換原理，可以準確的輸出相對應的風向信息;電壓式風向傳 感器的核心采用精密導電塑料傳感器，通過電壓信號輸出相對應的風向信息;電 子羅盤式風向傳感器的核心采用電子羅盤定位絕對方向，通過 RS485 接口輸出 風向信息。

大氣壓傳感器原理

大氣壓傳感器主要的傳感元件是一個對壓強敏感的薄膜，它連接了一個柔性 電阻器。當被測氣體的壓強降低或升高時，這個薄膜變形，該電阻器的阻值將會 改變。電阻器的阻值發生變化。從傳感元件取得 0-5V 的信號電壓，經過 A/D 轉 換由數據采集器接受，然后數據采集器以 GPRS/RS485 形式把結果傳送給云平臺/LED 顯示屏。

噪聲傳感器原理

采用了先進的數字檢波技術，具有可靠性高、穩定性好、動態范圍寬、無需 量程轉換等優點?？蓮V泛應用于各種機器、 車輛、船舶、電器等工業噪聲測量， 也可用于環境噪聲、勞動保護、工業衛生的測量。

數據采集器原理

數據采集器是系統重要組成部分，數據采集系統整合了信號、傳感器、激勵 器、信號調理、數據采集設備和應用軟件。當系統從前端傳感器監測的數字信號 和模擬信號時，數據采集器采集數據通過采集器處理成數字信號通過無線傳輸傳 送到上位機進行分析統計處理。

設備聯動降塵方案

概述

為更好的管控建筑工地施工揚塵顆粒物的排放，達到及時告警和治理的效 果，我司特推出設備聯動告警警方案：工地施工現場安裝我司揚塵在線監測系統， 對現場環境進行 24 小時監控，設備根據用戶需求設置顆粒物濃度閥值，當設備 檢測到現場顆粒物排放濃度數據達到或超過該閥值時，即可啟動現場噴淋設備進 行降塵操作，同時設備若配備報警器及攝像頭，亦可進行啟動報警器報警，以及 聯動攝像頭抓拍現場環境照片，以供留檔追溯。

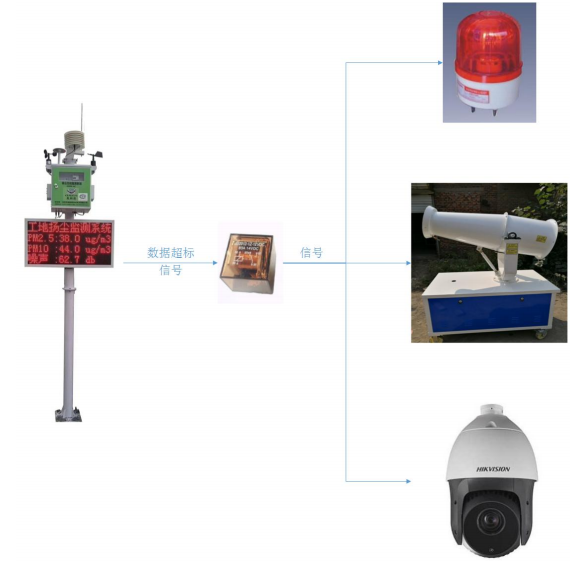

控制原理

設備聯動控制原理主要是通過繼電器對霧炮機等設備進行聯動控制，當采集 系統監測到濃度超標時，采集系統給予繼電器一個信號，通過繼電器控制啟動報 警燈、霧炮機以及攝像頭抓拍功能；待現場顆粒物濃度降低至閥值以下時，即可 關閉報警器、霧炮機等設備。

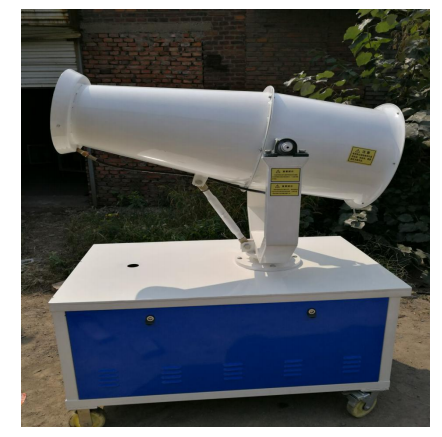

霧炮機

產品適用范圍廣、射程遠、覆蓋面積大、霧粒細小、操作靈活、使用安全可 靠；

推拉自如、噴霧速度快、對物體有較強的穿透力和霧珠附著力、能有效地節 約用水和用藥量，減少環境污染，工作效率高； 適用范圍：園林綠化, 防風防 沙林帶,果園花卉，花帶路樹

(1) 產品特點

●采用國產優質柴油發電機組，性能穩定、安全可靠；

●功力強、射程高（遠）、穿透性好；

●用戶可選手動控制和遙控操作(可在駕駛室內操作)，操作簡單、安全方便；

●霧粒細小、對物體有較強的穿透力和藥液附著力、節省藥量、藥劑利用率高、 污染?。?nbsp;

●勞動力低、工作效率高、防治成本少；

●噴霧機與車體可分離，操作簡單、方便，提高汽車的使用率

●可根據客戶要求配套各種輕卡貨車。

(2) 適用范圍

●森林防護、城市園林綠化、行道樹等高大樹木的噴藥防治病蟲害；

●快速殺滅美國白蛾、蝗蟲以及大面積農林病蟲害防治；

●城市街道、車站碼頭、學校機場、公共場所、垃圾場地，衛生防疫等噴藥殺菌 消毒，除塵降溫。

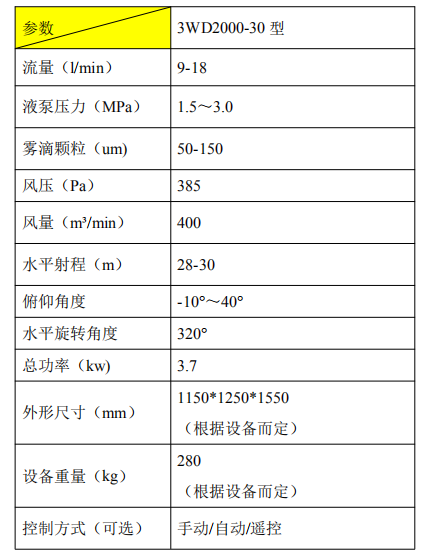

(3) 參數

(4) 遠程啟動 為方便用戶能隨時對工地現場進行噴淋降塵操作，用戶可通過登陸我司云平 臺進行手動開啟或關閉操作。

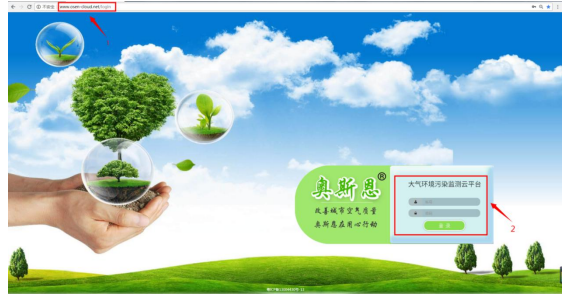

大氣環境污染監測云平臺

大氣環境污染監測云平臺是整合地理信息系統和環境專題數據基礎上的環 境綜合管理體系，在環境業務管理中實現了對污染源、環境質量、在線監測、視 頻監控等信息通過地圖的空間展示、預警、信息發布，將傳統的靜態記錄以多樣 化的地圖形式展現給用戶，實現了數據可視化。通過直接對地圖要素進行查詢, 可以獲得環境監測點位、各項參數實時數據、現場視頻監控等信息，對各種環境 數據進行綜合的統計并分析以及采用直觀的豐富多樣的表現方式進行展示，它使 環境主管部門對各種環境要素的管理變得直觀、簡單和輕松。

監測站點實時 GIS 地圖顯示

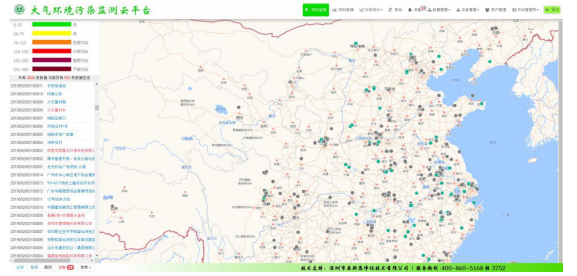

GIS 實時地圖顯示，可在地圖上查看到監測設備所在的位置信息，灰色表示 設備處于離線狀態，綠色為在線狀態，清晰直觀設備狀態一目了然；左側為站點 列表，可快速選中目標站點進行數據查看；在下方可根據設備狀態進行篩選過濾， 報警亦有數量提示，在地圖上呈現跳動提醒。

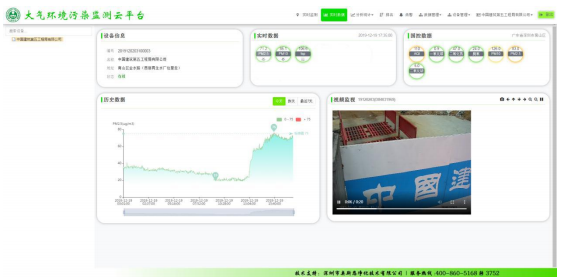

實時數據查看

實時數據查看功能，可查看每個監測站點各個參數的實時監測數據，同時界 面上亦有當前監測站點所在位置最近國控點的數據進行對比，有利于監管人員快 速了解當前的空氣質量，左下方為各個參數的數據曲線圖，可快速了解污染物在 各個時間節點的數據趨勢，便于治理；

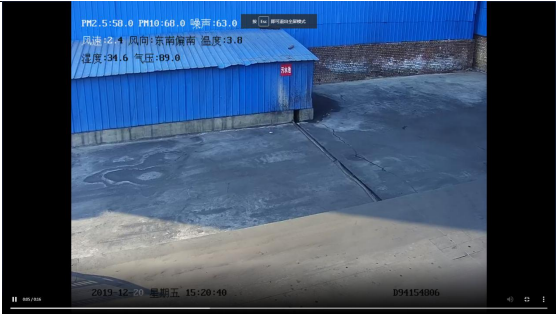

視頻監控

在數據曲線圖右側為站點位置攝像頭的實時錄像，可方便查看監測現場的環 境詳情，同時視頻與實時數據疊加顯示，更加直觀清晰了解環境空氣質量；在視 頻右上角有攝像頭的控制按鈕，可遠程控制攝像頭的監控視角，如具備抓拍功能 亦可實時進行抓拍。

分析統計

通過選擇目標參數、時間段，可快速查看各個參數在不同時間段的小時均值 曲線、日均值曲線、月均值曲線，同比曲線，環比曲線，直觀清晰，快速了解污 染物的變化趨勢。 小時均值曲線、日均值曲線、月均值曲線：

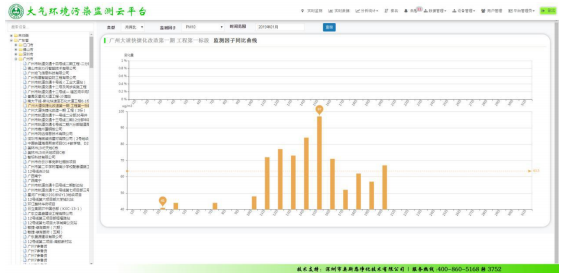

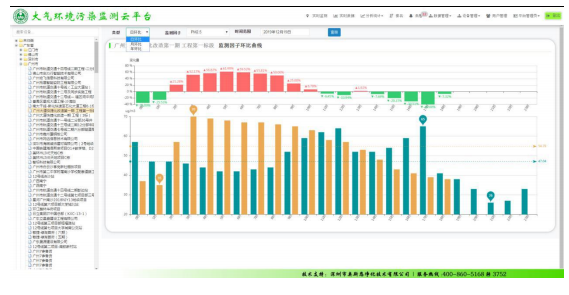

日同比曲線

月同比曲線

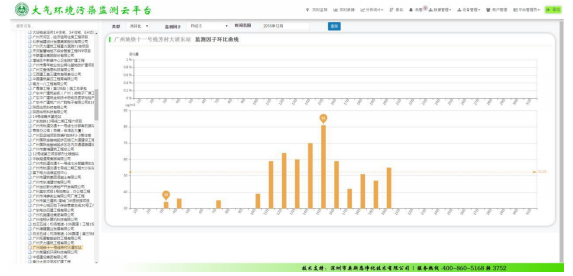

日環比曲線

月環比曲線

排名功能

對當前賬號下所有設備所有監測參數進行排名，可根據時間、監測參數進行 排名，數據清晰明了，供用戶提供參考。

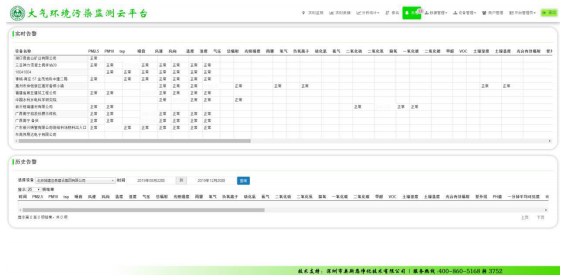

告警功能

在此功能下能查詢到當前賬號下所有超標設備的報警信息，可快速查看的具 體的超標參數，也可通過時間段查詢歷史的告警記錄，方便監管人員做統計記錄。

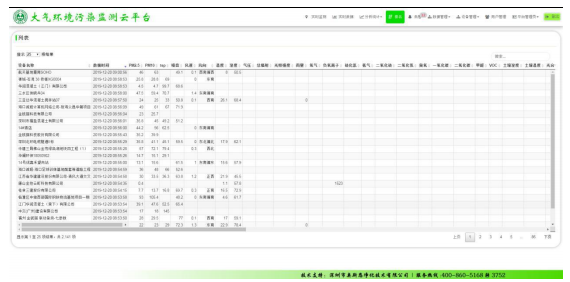

數據管理

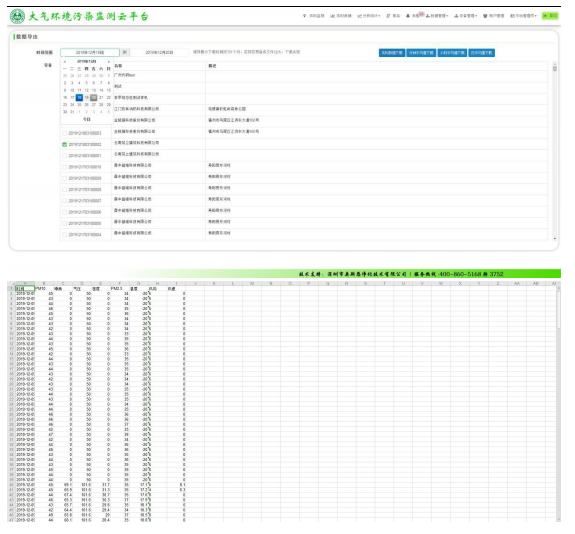

數據管理頁面具備數據導出功能，可查看到當前賬號下所有的設備，并根據 時間段，導出相應設備的實時數據、分鐘均值數據，小時均值數據，日均值數據 excel 表格，推薦最大下載時間段為 1 個月，否則容易因?yàn)閿?shù)據量過大，導致下 載失敗。

設備管理

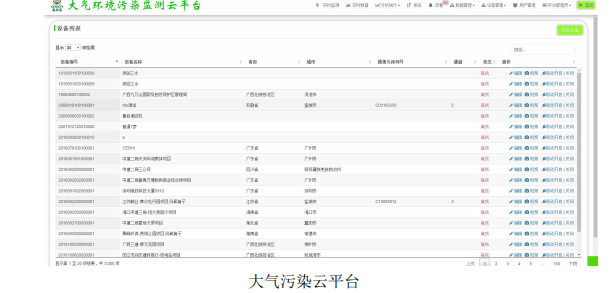

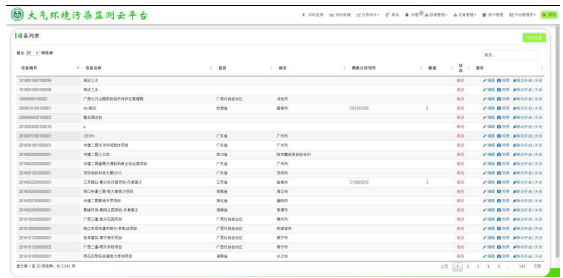

設備配置

設備配置功能界面可對當前賬號下所有設備進行配置，包括權限管理、設備 關聯等；

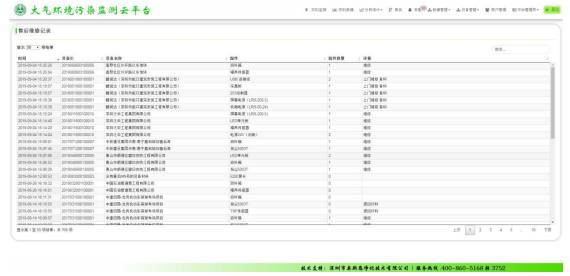

售后維修記錄

用戶管理

用戶中心

用戶中心功能，可進行賬號密碼修改，用戶信息填寫等

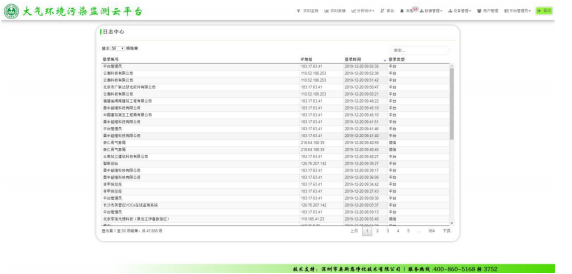

日志中心

日志中心功能，可查詢當前賬號下所有設備的平臺登陸記錄，登陸 IP 等

手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。
