環境空氣質量監測必要性

潔凈大氣是人類賴于生存的必要條件之一，是維持生命所必需的物質。大氣有一定的自我凈化能力，因自然過程等進入大氣的 污染物，由大氣自我凈化過程從大氣中移除，從而維持潔凈大氣。但是，隨著工業化進程的加快，經濟的高速發展，生產和消費規 模日益擴大，越來越多的污染物源源不斷地排放到大氣環境中，改變了大氣的正常組成，增加自然界自身凈化的負擔，使空氣質量 變壞；另一方面，由于人類生產活動的發展，人類對自然界的攫取越來越多，對生態環境的破壞越來越嚴重，削弱了自然界自身凈 化的能力，導致了大氣污染物濃度不斷地增加。當我們生活在受到污染的空氣之中健康就會受到嚴重影響。

當前我國大氣污染狀況十分嚴重，主要呈現為煤煙型污染特征。城市大氣環境中總懸浮顆粒物濃度普遍超標；二氧化硫污染保 持在較高水平；機動車尾氣污染物排放總量迅速增加從而導致以機動車排放為主導的光化學煙霧污染嚴重；氮氧化物污染呈加重趨 勢，很多大城市臭氧的大氣濃度呈現上升趨勢，大氣污染控制亟待解決。對環境問題監測控制我司研發了ZWIN-AQMS20小型環境空氣質量監測系統，此款新產品主要采用高技術精密儀器設備，實 現連續實時監測環境空氣中的PM10、PM2.5、SO2、NO2、O3、CO等各項污染物濃度，以及風速、風向、溫度、相對濕度、大 氣壓等的監測，并可實現各個相關監管部門聯網需求。

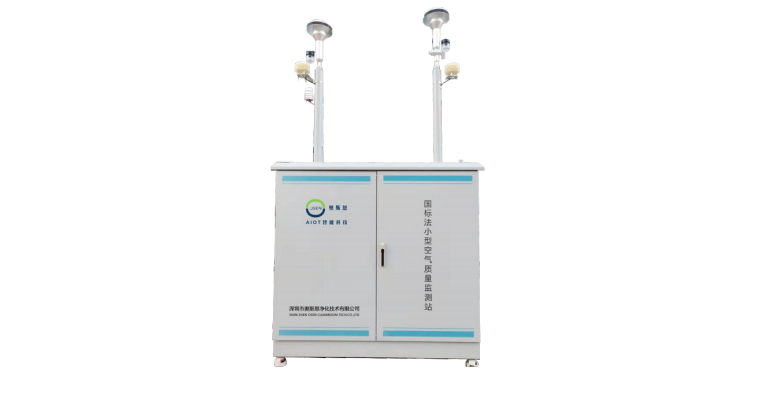

產品概述

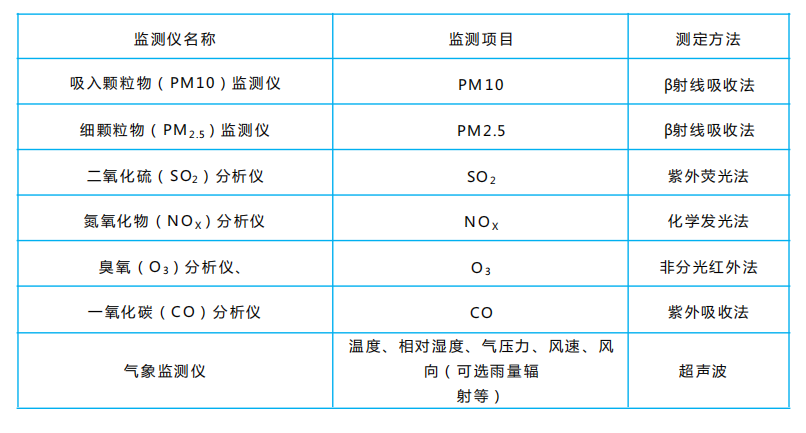

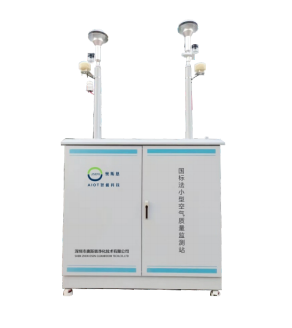

OSEN-AQMS（B）小型環境空氣質量監測系統可實現及時掌握某一區域空氣質 量的現狀，在一個區域內組成對環境空氣進行實時采樣和分析的完整網絡，全套系統 由PM10自動監測儀、PM2.5自動分析儀監測儀、SO2自動分析儀、NO2自動分析儀、 CO自動分析儀、O3自動分析儀、超聲波氣象參數儀、多氣體多點校準儀、零氣發生 器（或便攜式動態校準儀）等及數據采集軟件、數據采集儀等幾部分組成,污染物監測方法

執行標準

《環境空氣氣態污染物（SO2、NO2、O3、CO）連續自動監測系統安裝和驗收技術規范》（HJ193-2013）

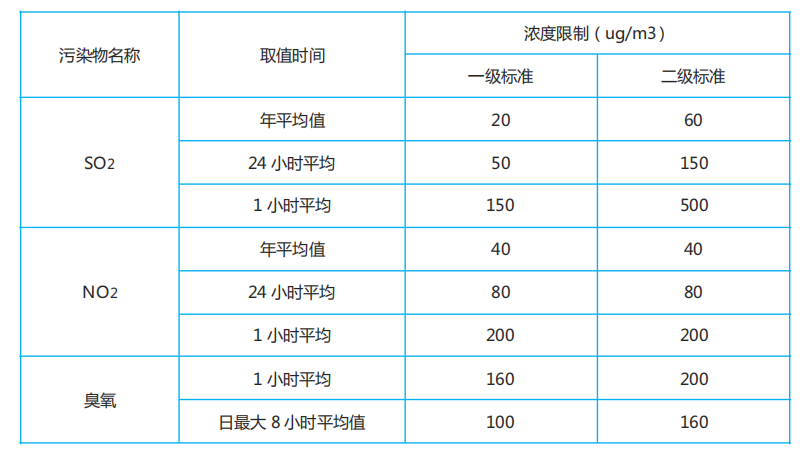

《環境空氣質量標準》（GB3095-2012）

《環境空氣顆粒物（PM10、PM2.5）連續自動監測系統技術要求和檢測方法》（HJ653-2013）

《環境空氣氣態污染物（SO2、NO2、CO、O3）連續自動監測系統技術要求和檢測方法》（HJ654-2013）

《環境空氣顆粒物（PM10和PM2.5）連續自動監測系統安裝和驗收技術規范》（HJ655-2013）

《污染源在線自動監控(監測)系統數據傳輸標準》（HJ/T212-2017）

《環境污染源自動監控信息傳輸、交換技術規范(試行)》（HJ/T352-2007）

《安全防范工程技術規范》（GB50348-2004）

《建筑物防雷設計規范》（GB50057-2010）

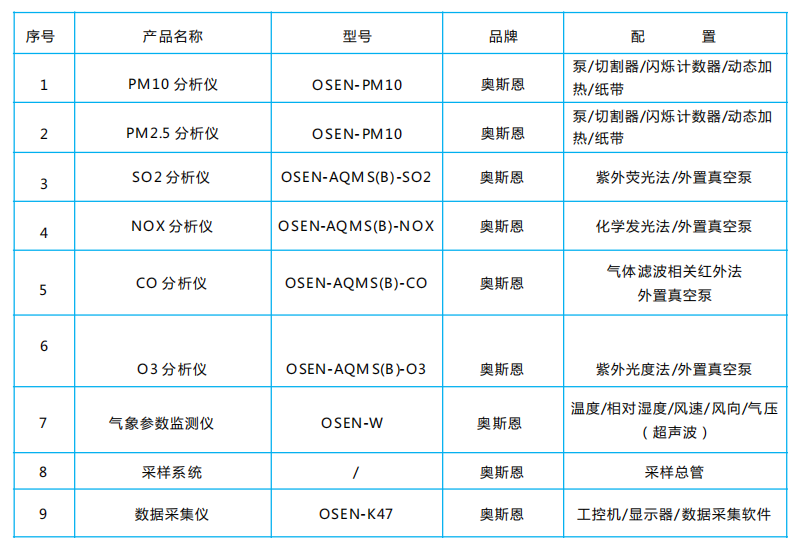

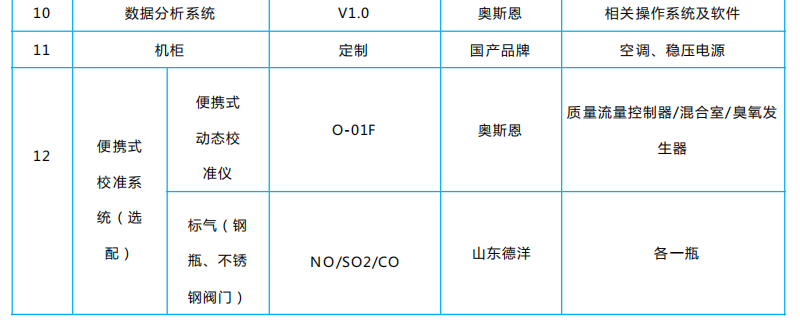

系統配置及技術指標

PM2.5/PM10顆粒物自動檢測儀

簡介

OSEN-PM2.5/OSEN-PM10型PM2.5/PM10顆粒物自動監測儀基于β射線吸收原理，是目前國內外普遍采用的顆粒物自動分 析儀器。β射線法顆粒物自動分析儀是可測量大氣中可吸入肺顆粒物(PM10和PM2.5)濃度的專用儀器，用戶可以交互設置儀器參數 進行連續在線測量。

技術原理

儀器利用β射線作為輻射源，抽氣泵對大氣進行采樣，在采樣時監測儀實時監控抽氣的流量，大氣中的懸浮顆粒被吸附在β源和 閃爍體探測器之間的濾紙表面，抽氣前后閃爍體探測器計數值的改變反映了濾紙上吸附灰塵的質量，根據采用體積換算為單位體積 空氣中懸浮顆粒的濃度。

β射線法顆粒物自動分析儀由三個基本的部件組成：儀器主機，切割頭，以及采樣系統。每一部件都單獨安裝，便于拆卸和更換。

儀器主機：儀器主機面板有顯示和按鍵，實現人機交換功能。內部集成有采樣系統，機械傳動控制，信號檢測與數 據處理、數據傳輸系統等。

切割器：切割器是根據空氣動力學原理設計的，用于分離不同直徑的顆粒物（PM10和PM2.5），切割器切割效率 的有效流量16.7L/min。

采樣系統：采樣系統主要有采樣管路、動態加熱系統（DHS）和氣泵組成。氣泵使用的是刮板式大氣流量采樣真空 泵，它具有自潤滑、無油污染、負載能力強等優點。

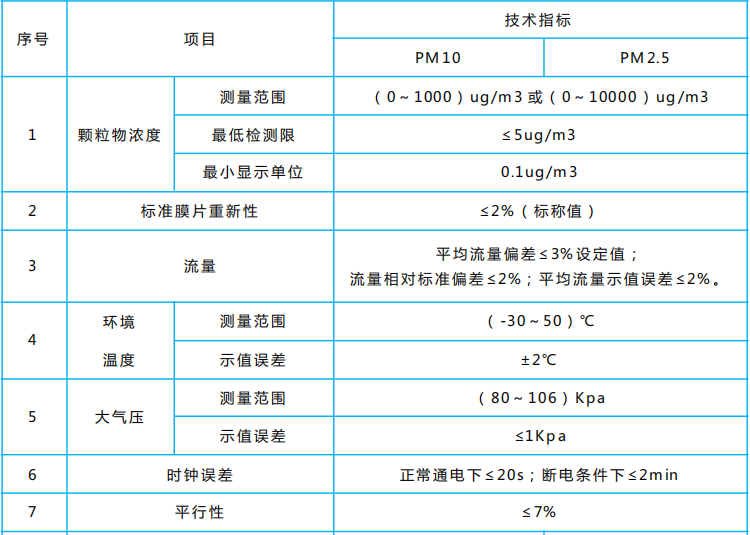

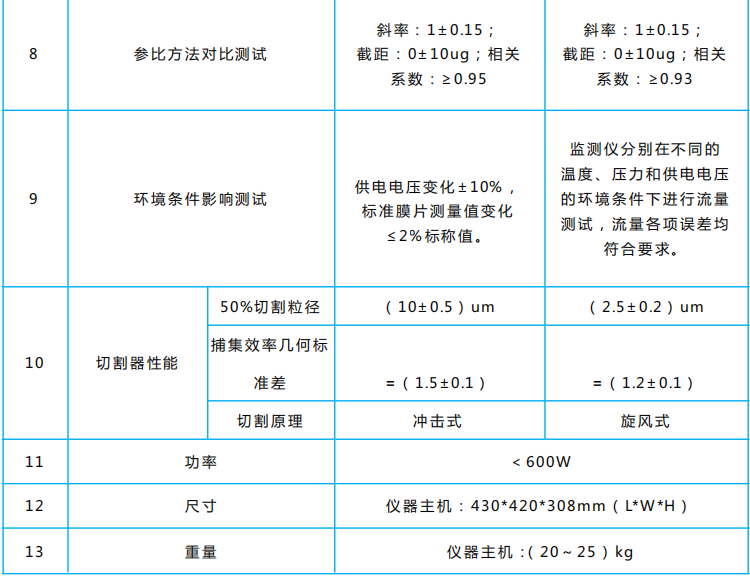

技術指標

顆粒物自動分析儀技術指標符合國標HJ653-2013《環境空氣顆粒物（PM10和PM2.5）連續自動檢測系統技術要求及檢測方法 》的要求，具體指標如下表所示。

二氧化硫（SO2）分析儀

簡介

OSEN-AQMS（B）-SO2型二氧化硫分析儀是我公司針對環境空氣質量監測、連續排放監測系統（CEMS）中稀釋法測量開發 的一款氣體分析儀產品，基于紫外熒光法的技術原理，并結合先進的微處理技術，提供精準可靠的nmol/mol~μmol/mol(ppb~p pm)級SO2的測量分析。本產品具有測量精度高、可靠性好、相應時間快、操作簡便且適用范圍廣等特點。分析儀支持手動校準和自動校準，校準程序 可由用戶自行設置，且支持遠程控制和遠程上傳。實時測量數據和儀器狀態參數均可實現自動傳輸、查詢等，能夠方便有關部門及 時準確地掌握空氣質量狀況。

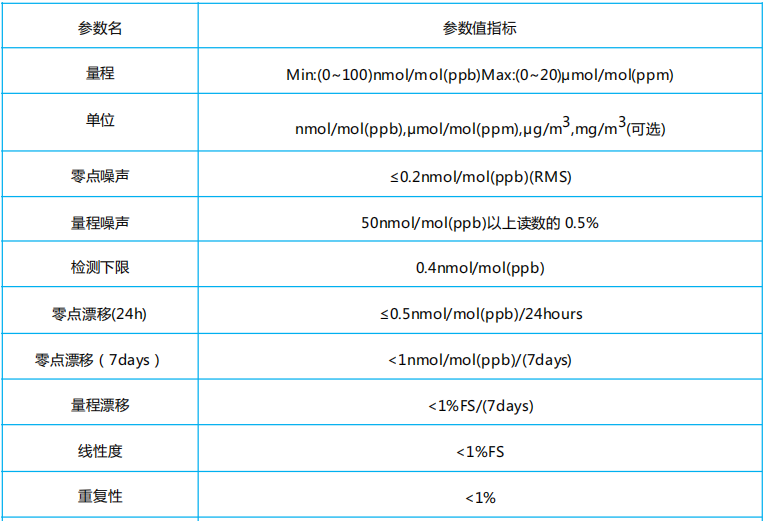

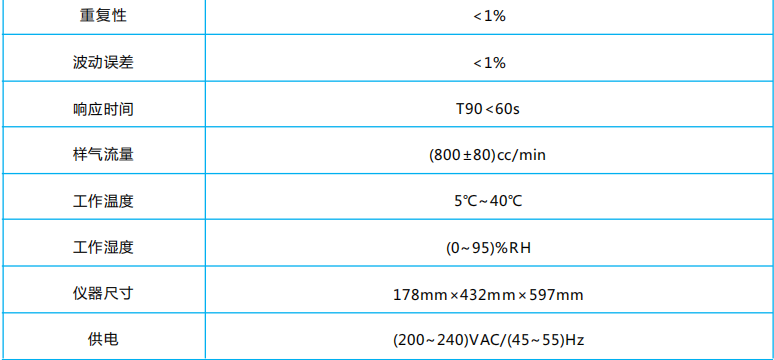

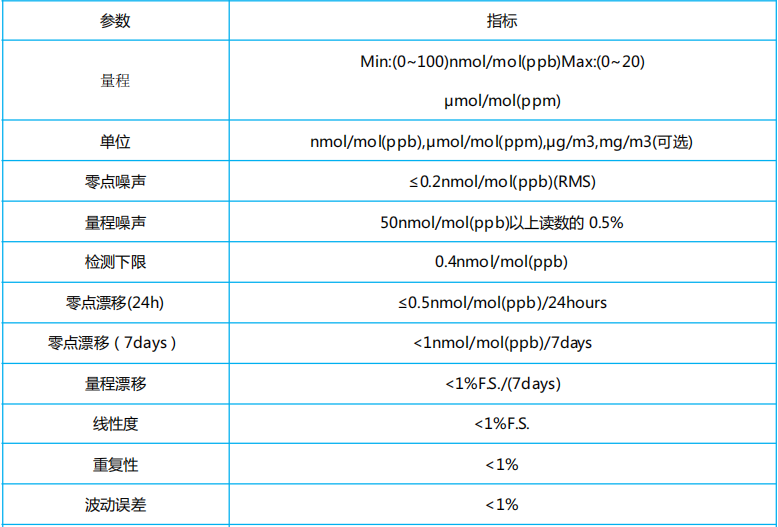

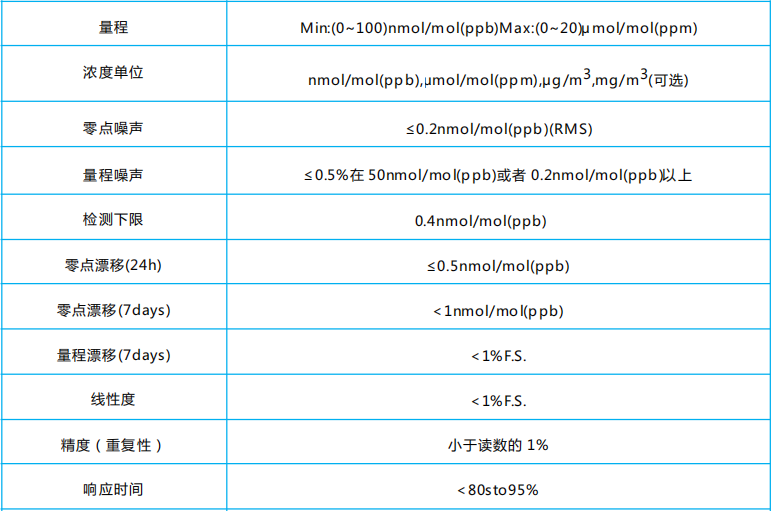

技術指標

氮氧化物（NOx）分析儀

簡介

OSEN-AQMS（B）-NOX型氮氧化物分析儀我公司針對環境空氣質量監測、連續排放監測系統（CEMS）中稀釋法測量開發的 一款氣體分析儀產品，基于化學發光法的技術原理，并結合先進的微處理技術，配有內置轉化爐及臭氧發生模塊，提供精準可靠的 nmol/mol~μmol/mol(ppb~ppm)級NO/NO2/NOX的測量分析。本產品具有測量精度高、可靠性好、相應時間快、操作簡便且適用范圍廣等特點。分析儀支持手動校準和自動校準，校準程序 可由用戶自行設置，且支持遠程控制和遠程上傳。實時測量數據和儀器狀態參數均可實現自動傳輸、查詢等，能夠方便有關部門及 時準確地掌握空氣質量狀況。

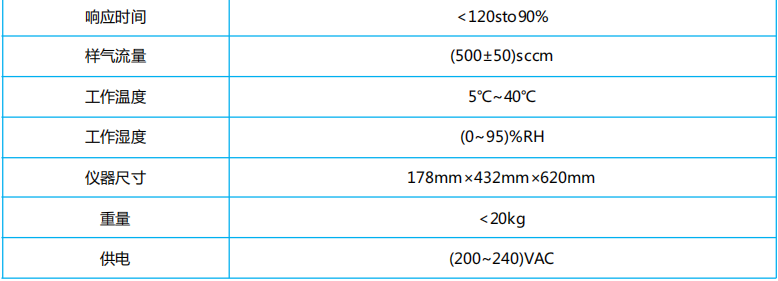

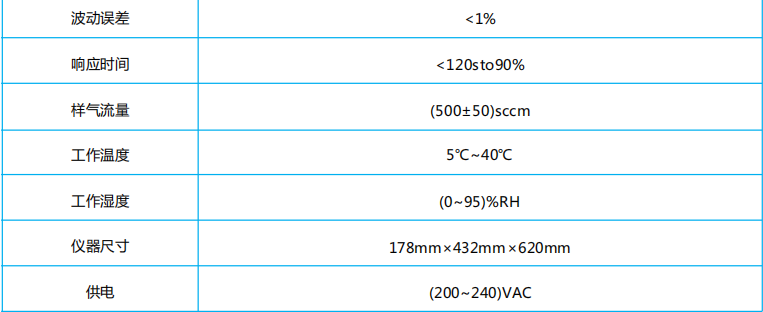

技術指標

CO分析儀

簡介

OSEN-AQMS（B）-CO型一氧化碳分析儀是我公司針對環境空氣質量監測、連續排放監測系統（CEMS）中稀釋法測量的一款 氣體分析儀產品，基于氣體過濾相關非分光紅外法的技術原理，并結合先進的微處理技術，提供精準可靠的ppm級CO的測量分析。本產品具有測量精度高、可靠性好、相應時間快、操作簡便且適用范圍廣等特點。分析儀支持手動校準和自動校準，校準程序 可由用戶自行設置，且支持遠程控制和遠程上傳。實時測量數據和儀器狀態參數均可實現自動傳輸、查詢等，可供監測部門方便、 準確地判斷空氣質量水平。

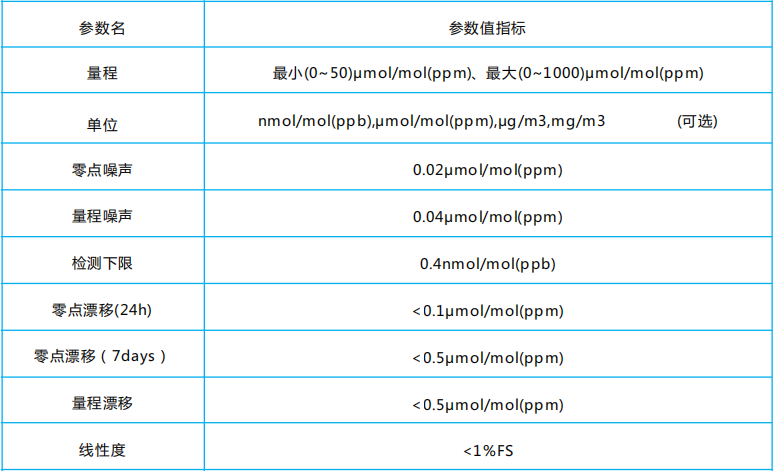

技術指標

O3分析儀

簡介

OSEN-AQMS（B）-O3型臭氧分析儀是針對環境空氣質量監測和連續排放監測系統（CEMS）中稀釋法測量開發的一款氣體分 析儀產品，基于紫外吸收法的技術原理，并結合先進的微處理技術，提供精準可靠的nmol/mol~μmol/mol(ppb~ppm)級O3的測 量分析。本產品具有測量精度高、可靠性好、相應時間快、操作簡便且適用范圍廣等特點。分析儀支持手動校準和自動校準，校準程序 可由用戶自行設置，且支持遠程控制和遠程上傳。實時測量數據和儀器狀態參數均可實現自動傳輸、查詢等，能夠方便有關部門及 時準確地掌握空氣質量狀況。

技術指標

氣象參數檢測儀

簡介

超聲波五要素一體化傳感器是一款全數字化檢測，高精度傳感器，是由超聲波風速風向傳感器、高精度數字溫度、濕度、氣壓 集成，可準確、快速檢測出風速、風向、大氣溫度、大氣濕度及大氣壓力，內置信號處理單元能根據用戶需求輸出相應信號，高強 度結構設計可在惡劣氣候環境中準確檢測，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

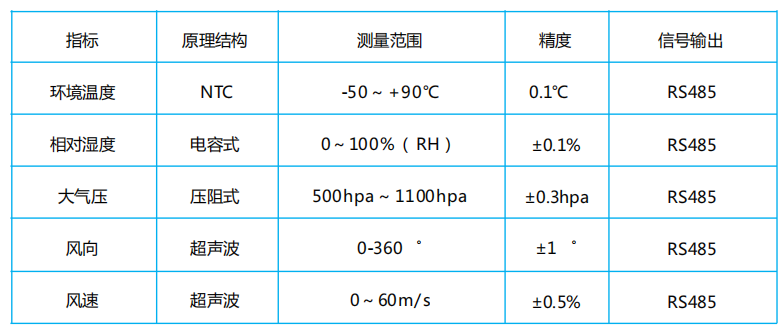

技術指標

采樣系統

 采樣頭具備防止雨水、粗大顆粒物及昆蟲等進入總管功能。 采樣總管為多支路防水采樣管路，材料應選用不與被監測污染物發生化學反應和不釋放有干擾物質的材料，具備加 熱保溫功能。

總管內徑選擇在1.5-15cm之間，采樣總管內的氣流應保持層流狀態，氣體在總管內的滯留時間小于20秒。 支管數量滿足所有氣態項目的需要。 采樣管長度應能夠保證高于站房房頂1.2米（保證采樣不受周邊障礙物影響）。

采樣系統密封，與房體聯接具有法蘭或其他型式多級防滲水連接；與房體外聯接的法蘭必須為耐腐蝕和堅固不銹鋼。 采樣系統主管路為可拆卸式，不影響外部法蘭連接和儀器端連接情況下方便拆洗維護。

數據采集及傳輸

整套系統配備數據采集及傳輸設備，其中采集設備可統一顯示各個分析儀監測數據集系統操作界面，支持的操作包括：儀器校 準、狀態設置、儀器重啟或復位等；支持對設備實時數據、歷史數據的讀取、瀏覽、查詢和數據導出操作。數據采集傳輸儀支持策略配置（任務定制）操作，無需人工參與即可實現數據上傳，支持遠程操作等。

機柜

OSEN-AQMS（B）小型空氣質量監測系統采用機柜為我司考慮現場情況、結合項目需求所定制機柜，符合所有分析儀合理安 裝，保持一定的空間，利于各分析儀正常工作，安裝現場必須具有良好地供電和排氣條件，地面要清潔、干燥，無易燃、易爆或腐 蝕性氣體，同時還要避開強電場、強磁場，避免強烈震動，避免高溫輻射。

其參數如下:

機柜尺寸滿足儀器設備安裝要求，采用前后門打開方式，有照明系統， 上方配備雨棚。

下框架采用槽鋼焊接而成，整個機柜可采用膨脹螺釘固定在地面。

框架底部與地面架空15cm的間隙，具有通風、防潮的特點。

機柜采用1.5mm厚碳鋼板材，有足夠的強度，并防止漏水。

中間保溫層采用耐火保溫材料(中間保溫層為阻燃型玻璃 棉)，保溫效果優良，機柜內部安裝空氣開關，防止漏電、斷電對設備造成損壞。

 機柜配備戶外式空調，出風口不正對儀器和采樣管。

機柜內部配備2組標準19英寸機架，保證所有設備正常安裝，機柜外壁有彩色噴涂的標識，頂部配有吊裝掛件，方便吊裝。

內部線纜為4mm2的銅芯線， 布線采用PVC線槽明敷，內部配備浪涌保護器。

便攜式動態校準設備（選配產品）

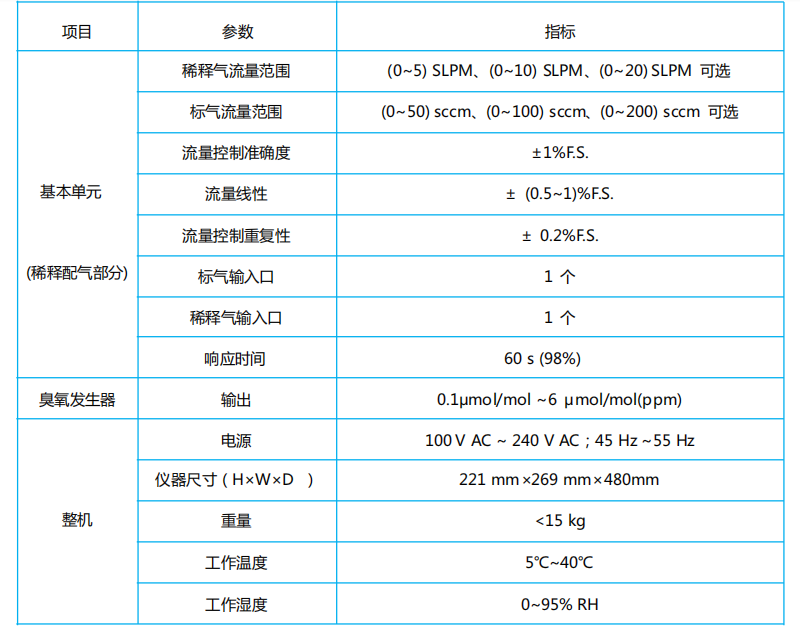

便攜式動態校準儀（以下簡稱動態校準儀）是我公司針對大氣在線監測、工業控制現場在線分析研發的一款高精度氣體分析儀 的便攜式儀器，是基于微處理器控制的精密氣體校準儀器，主要應用于環境空氣質量連續自動在線監測系統分析儀的標定，也可以 用于實驗室的和氣體分析儀生產的質量控制。動態校準儀的的基本單元為兩個高精確度的質量流量控制器，其中還包括臭氧發生器、臭氧光度計模塊。校準儀使用兩個高精 確度的質量流量控制器對標氣進行配比，通過比例稀釋的方法產生 nmol/mol~μmol/mol (ppb~ppm)級的標氣， 該儀器最多可 以同時使用一路標準氣體。利用多點線性化曲線來控制臭氧發生器以確保臭氧濃度的可重復性。光度計能夠?qū)崿F(xiàn)在校準和氣象滴定 （GPT）期間對臭氧發生器進行精確控制。另外臭氧發生器產生臭氧標氣可通過氣相滴定法在內部與 NO 標氣反應產生 NO2 氣體。

標氣

標氣配置：SO2、NO、CO 各一瓶，體積 8 升，不銹鋼瓶，配標氣瓶架。

范圍：SO2、NO 濃度范圍 50ppm，CO 濃度范圍 2000～2500ppm。

減壓閥：氣密性可靠，雙級式減壓結構，無死氣體，對標準氣體無污染，無吸附；膜片與母體采用硬密封形式；安 全壓力為 5 倍的最大輸出壓力，不銹鋼材質。

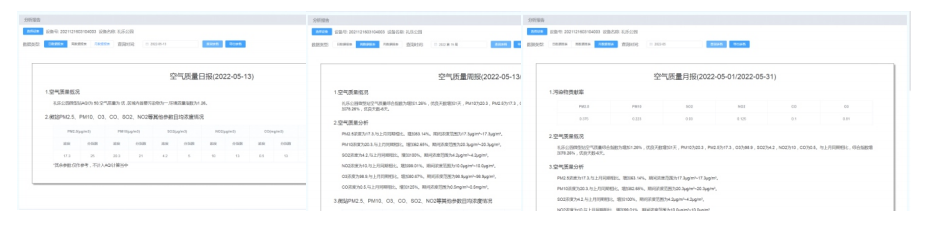

空氣質量在線監測數據分析系統

空氣質量在線監測數據分析系統Web 端和手機 APP 端均為我公司針對國標法小型空氣質量在線監測系統所開發的軟件平臺， 完全符合國家 2012 年最新頒布的環境空氣質量評價標準（GB3095-2012、HJ633-2012），數據傳輸符合污染源在線監控（監測 ）系統數據傳輸標準 HJ/T212-2017。平臺采用 B/S 架構，在瀏覽器中輸入網址，跳轉后輸入用戶名及密碼登入平臺。

監測數據：支持大氣監測儀器以15s為采樣周期，對各儀器進行數據采集， 并對氣態污染因子的結果進行單位轉換 等處理。

實時報送：數據報送采用“多路傳輸機制”方式，根據預設目標服務器地址順序，依次報送監測數據。

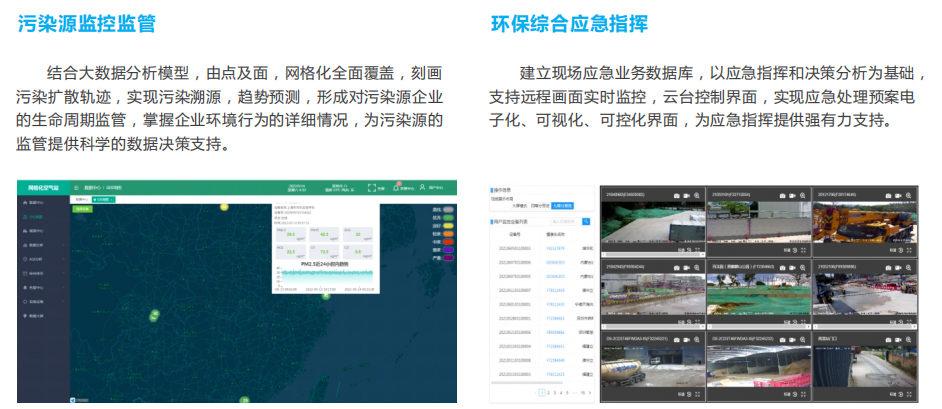

環境監測監控

構建“互聯網+環?！崩砟?，建設監測與監控一體化平臺，實現污染源、水質、空氣質量、噪聲、土壤、惡臭等在線監測，同時 結合“時”“空”“物”分析等技術手段進行污染源分析，為預測預警、執法指揮提供有利數據支撐。

環境質量改善決策

基于環境數據中心資源，利用大數據挖掘、分析技術，實現環境質量智能化綜合評價，支持環境形勢綜合研判、環境政策措施 制定、環境風險預測預警、環境改善任務監督落實、提供生態環境綜合治理能力，為環境質量決策提供數據支持。

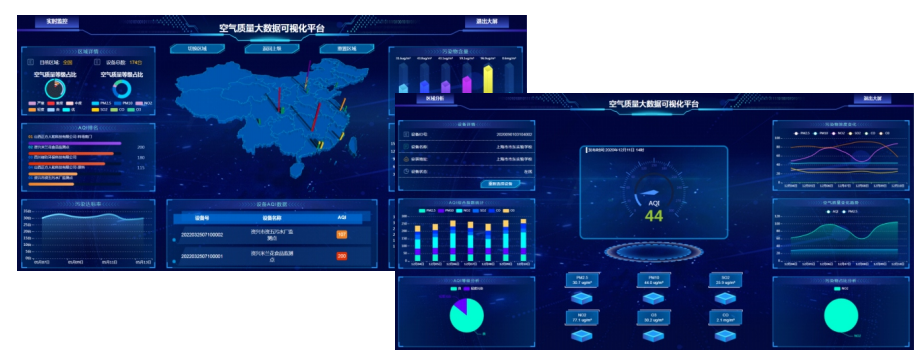

生態環境綜合展示

結合地理信息數據與環保專題數據，集成環境監測數據、污染源與污染物變化趨勢、達標率分析綜合執法數據、環境數據排名 數據等，促進多方資源共享，探索生態環境現況，直觀展現生態環境質量的變化趨勢，綜合提高環境事件的預警能力。按照《HJ63 3-2012環境質量指數(AQI)技術規定》，根據環境質量AQI進行顏色標識。

信息發布

集成多種發布方式，加強相關監管部門與企業，公眾間的交流，實現環境數據對外開放，為公眾展現生態環境質量現況，滿足 日益多元化的公眾對生態環境質量了解的需求，提供正負環境信息服務能力以及公眾參與環保的意識。

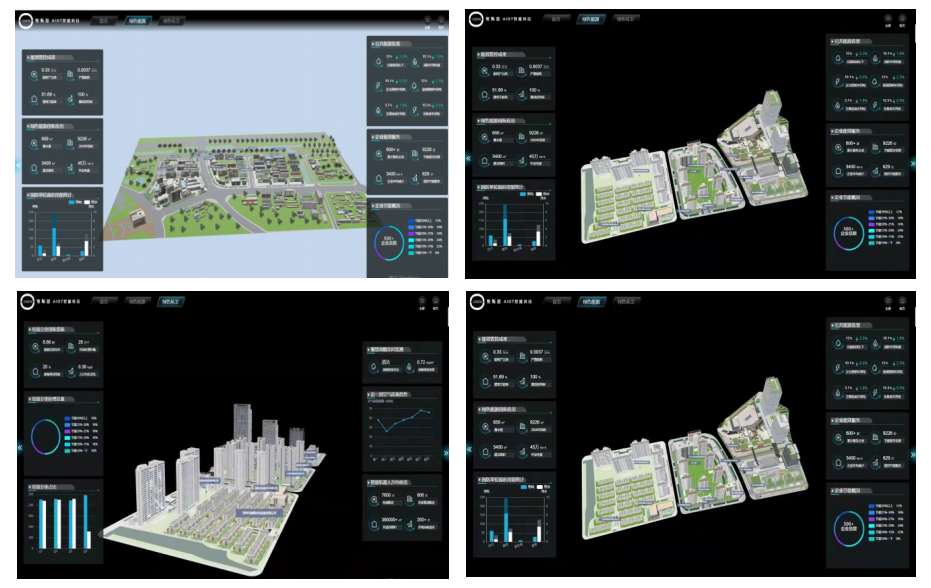

數字孿生

數字孿生技術可將現實城市中的生態環境治理全程映射在虛擬的數字孿生世界，能夠有效提升生態環境決策的科學化、精準化、 高效化。治理部門能夠通過感知設備實時采集污染源數據、空氣質量數據等真實世界的環境數據。數字孿生系統對環境管理的各個 實體要素進行動態監測、動態描述、動態預測等，實時掌握生態環境的現狀、異常和趨勢，發現環境變化過程中的關系、規律，以 支撐相關部門的環境決策管理。

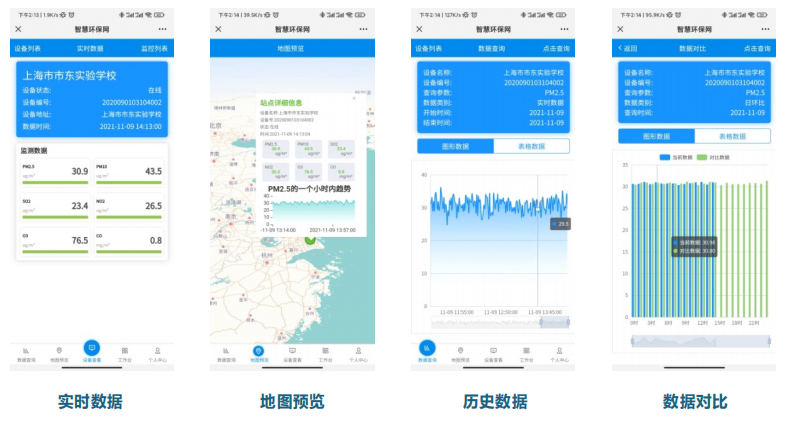

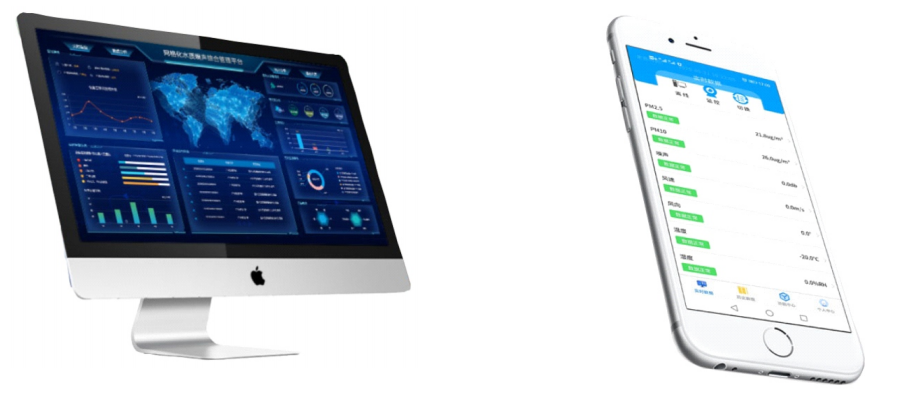

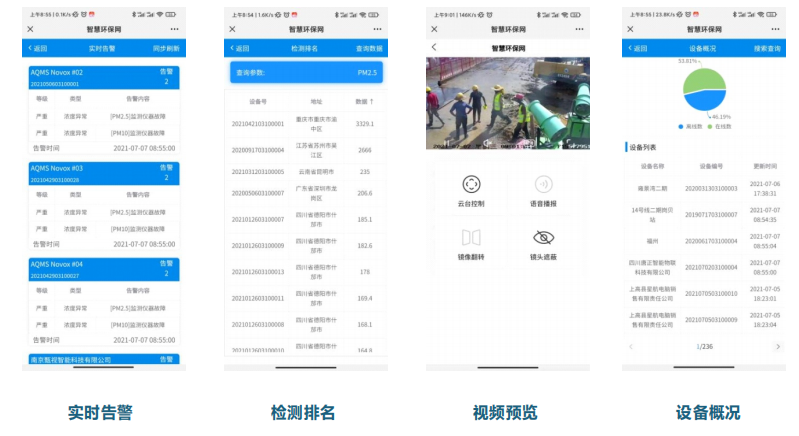

手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，系統界面簡潔大方、易于操作。 向客戶展示實時監測PM2.5、PM10、SO2、NO2、CO、O3、TVOC等數據、及最近48小時歷史數據、最近30天日平均歷史數據、 設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供 精準穩定 、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：通過歷史數據曲線分析圖，可直觀快速讀取到設備的歷史數據變化趨勢和最近30天的日平均數據。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。

項目實時

安裝設計方案

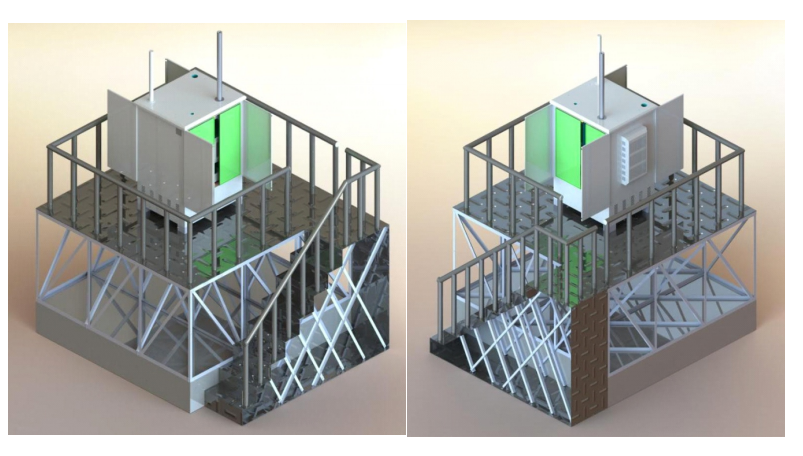

安裝設計圖

安裝原則

小型監測站的安裝建設分兩部分，即多個小型監測站和中心站。小型監測站配備相關電源、質控等設備，組合式機柜安放在站 點，分別安裝 PM10、PM2.5、SO2、NO2、CO、O3 監測儀（六參數）及質控等裝置。同時還具有防雷擊功能。安裝現場必須具有良好地供電和排氣條件，地面要清潔、干燥，無易燃、易爆或腐蝕性氣體，同時還要避開強電場、強磁場， 避免強烈震動，避免高溫輻射。 安裝原則符合以下要求：

采樣口安裝高度：3m～20m。 市政供電 AC 220V，頻率波動不超過（50±1）Hz。

在采樣口周圍 180°捕集空間范圍內環境空氣流動應不受任何影響。

市電供電的設備應接地良好。 電纜和管路以及電纜和管路的兩端作上明顯標識。

電纜線路的施工應滿足 GB 50168 的相關要求。

根據現場情況和系統設備狀況，就地取材，按圖施工。

運維服務

運營設備交接

勘查安裝現場

對所有設備安裝現場進行勘察，通過勘察，了解各現場工作條件是否符合相關標準要求、自動監測設備是否正常運行、各項指 標是否滿足標準要求，總結各個監測設備安裝現場情況、存在的問題，根據勘察結果提出整改的建議，并為各個監測設備建立檔案。

完善設備資料

設備的中文說明書、維護手冊、技術圖紙、國家認證檢測報告與合格證（復印件）、設備自帶的軟件備份、安裝廠家的調試報告。

設備檢修調試根據國家相關標準，對已安裝的自動監測設備進行調試，并對各個主要技術指標進行檢測，檢測結果必須符合國家相關標準要求。

設備驗收測試

根據國家相關標準和地區自動監測設備數據標準，對已安裝的自動監測設備進行比對測試，測試數據和測試結果必須符合國家 標準要求。

調取運行數據

運營公司在設備安裝現場將調取設備運行前一個月連續的歷史數據，分析并判斷數據能否正確反映當?shù)貙?shí)際監測狀況，從而判 斷設備是否工作正常。

接收運行設備

若自動監測設備運行正常、測試結果符合要求，運營公司將在現場重新啟動自動監測設備，如果能夠繼續正常工作，中標人將 正式接收自動監測設備。

建立設備檔案

根據勘察情況、設備測試數據和測試結果，運營公司將對每套空氣自動監測設備建立一個單獨的檔案，將每次維護的表格都存 在這個檔案中。在運營移交時， 將這些設備檔案交給后續的中標人。

網絡傳輸

每小時應遠程檢查各子站儀器的運行狀況和上傳數據是否異常。

儀器檔案文件

每小時應遠程檢查各子站儀器的運行狀況和上傳數據是否異常。

技術檔案。設備的生產廠家、站的安裝單位和竣工驗收記錄。標準氣體的購置記錄和使用記錄。

藥劑添加、更換記錄；自動監控設備的校準、零點和量程漂移的例行檢查記錄。 自動監控設備的例行檢查記錄；自動監控設備的檢修登記記錄；其他相關。
