技術標準

人們的日常生活均離不開水源，水對于人體是不可或缺的，日?；顒?dòng)也離不開水源，諸如游泳等活動，所以，這類水源的水質 的好壞對于人們的健康有重大的影響，針對這兩種水質，國家也是出臺了相應的政策，GB 5749-2006《生活飲用水衛生標準》以 及CJ244-2007《游泳池水質標準》等文件，均有明確加強對于水質的標準要求，我司根據國家發布的政策文件，相應推出了OSEN -WATER飲用水/泳池水質監測系統，此款產品，通過物聯網技術，實時監控飲用水/泳池水質的污染情況，及時預警，保障老百姓在 日?；顒?dòng)中不因水質的污染而影響身心健康。

產品介紹

飲用水/泳池水質監測系統，是一套以在線自動分析儀器為 核心，運用現代傳感器技術，自動測量技術，等相關分析軟件和通訊網絡所組 成的一個綜合性的在線自動監測系統。在線監測系統把多項監測指標的分析儀 表組合在一起。從采樣，分析到整理數據，實現實時在線自動監測，滿足運行 可靠穩定，維護量少的要求。

產品配置

主機采集系統

數據存儲：可存儲一年的原始監測數據。

數據傳輸：支持實時和定時上傳數據，遠程可設定。

接口：具備RS485/RS232/RJ45網口、SD卡接口。

數據通信：支持以太網、光纖、4G、5G等多種通信。

數據下載：自動下載數據到遠程電腦上，支持手動。

具備對自身的常規故障自動診斷、自動報警，并顯示、保存相應記錄功能。

數據自動采集與控件軟件支持各類環境指標參數采集功能，提供實時數據到LED顯示功能。

數字式PH傳感器

量程：0-14ph。

耐壓范圍：0-1.5bar。

工作溫度：-5-85℃。

數字式余氯傳感器

測量方法：金銀可變電壓法。

量程：0-3mg/L；0-12mg/L。

分辨率：0.01mg/L。

測量精度：±5%或±0.02mg/L取最大值。

溫度補償：內置溫度傳感器，自動溫補。

輸出信號：RS485。

數字式低量程濁度

測量方法：90°紅外散射光法。

量程：0-20NTU。

分辨率：0.001NTU。

測量精度：±5%或±0.01NTU取較大值。

溫度補償：自動清洗；1-200小時可任意設置。

輸出信號：RS485。

電導率傳感器

電極系數：0.05cm-1

測量范圍：100.0us/cm-20.00MΩ.cm

溫度范圍：0-90°

溫度補償：PT1000自動溫度補償

壓力范圍：0-6bar

主機箱體

結構：設備采用外罩設計方案，能有效的防止夏天太陽直函帶來的高溫和雨天防雨。

防雷：具備LN間0.5KV，IN對地間1KV以上防浪涌能力。

抗于擾：具備射頻射抗擾度80-1000Mhz，場強度3V/M以上強度。

靜電放電抗度：具備接觸放電正負4Kv:空氣放電4Kv以上靜電防護能力。

保護能力：可防止結露、靜電，雷電感應、極板短路等因素導致的不良影響或損壞，通過可靠的接地及安 裝避雷針措施保證系統具備防雷擊能力，保證設備在野外環境下能可靠穩定運行，具備防塵、防雨、防雷 電等保護功能。

產品亮點

1、余氯無耗材，恒轉速電機研磨清洗，免維護。低濁自動掛片可選配置，免維護。酵無漂移技術 pH 設計，維護周期長。

2、傳感器采用無耗材設計理念，使用成本低，無二次污染。超低流量設計，排水量<5L/h，節約水資源。流通池?cái)嗨Ｗo(hù)功能，電極免拆卸。

3、傳感器預診斷系統，可實現維護保養及耗材更換提示。6 路繼電器輸出，可用于傳感器自動清洗，箱體進樣、排水及泄污控制。全系列測量因子兼容，多參數功能（≤6 參數），按需選擇搭配。

4、彩色 TFT 大屏，中文顯示界面、清晰智能。USB 接口數據記錄及導出功能，使用方便。定制化箱體，預留進出水接口，實現快速安裝。立架、掛壁等多種安裝方式，匹配現場工況。

模塊組成

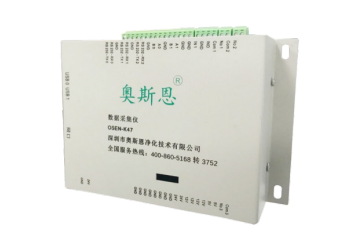

主機采集系統

OSEN-K47主機采集系統，通過數字通道、模擬通道、開關量通 道采集監測儀表的監測數據、狀態等信息，然后通過傳輸網絡將數據 、狀態傳輸至上位機；上位機通過傳輸網絡發送控制命令，數據采集 傳輸儀根據命令控制監測儀表工作。 OSEN-K47集成有5個RS 232(或RS 485)數字輸入通道，用于連 接監測儀表，實現數據、命令雙向傳輸；具備8個模擬量輸入通道， 支持 4～20 mA 電流輸入或 1～5 V 電壓輸入，達到至少12位分辨率 ；具備4個開關量輸入通道，用于接入污染治理設施工作狀態，開關 量電壓輸入范圍為0～5 V。采集儀具有數據導出功能，可通過存儲卡 或?qū)Ｓ密浖?dǎo)出數據；具有看門狗復位功能，防止系統死機。

數字式PH傳感器

三陶瓷孔參比滲出界面，適合低電導水體 pH 測量的同時延長使用壽命。采用發酵行業無漂移設計 pH 電極球泡，日常免維護。過飽和 KCl 晶體，延長參比液滲出壽命。 高阻抗大面積球泡設計，降低純水檢測 pH 受流速影響而偏低問題。前 PG13.5 螺紋，可適配管路安裝。 IP68 防護等級，減少人為及環境原因的異常損壞。

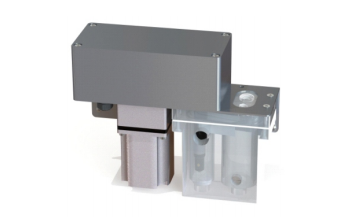

數字式余氯傳感器

馬達驅動電極自旋轉，金與陶瓷珠持續研磨，真正免維護。 自旋轉提供穩定速度，對水體流速無要求，最大程度節水。內置 pH 及溫度補償，測值更精準。 防呆流通槽設計，停水后水樣留存，保障傳感器壽命。 2mm 高厚度金材質電極頭，研磨壽命可達 5 年以上。排污底閥設計，人員維護頻率低時間短。電極線路板采用屏蔽殼體封裝，不受環境電磁干擾。數字式傳感器，標定后可交替使用，無需二次標定。數字信號替代模擬信號，輸出信號不受環境干擾。自動識別傳感器，首次無需校正，即接即用。

數字式低量程濁度

樣品微型空間，置換率高，減少流量需求。光強補償系統，避免光源衰減導致的測值誤差。環境光補償系統，減少環境光對于測值的干擾。內置氣泡消除系統、避免氣泡對測值的干擾。 自動掛刷可選配，徹底實現零維護。排污底閥設計，人員維護頻率低時間短。預留溶解氧、鹽度/電導率、pH/ORP 三支電極孔位，可按需添加。數字信號輸出，傳輸穩定無干擾。電極線路板采用屏蔽殼體封裝，不受環境電磁干擾。數字式傳感器，標定后可交替使用，無需二次標定。數字信號替代模擬信號，輸出信號不受環境干擾。 自動識別傳感器，首次無需校正，即接即用。

’

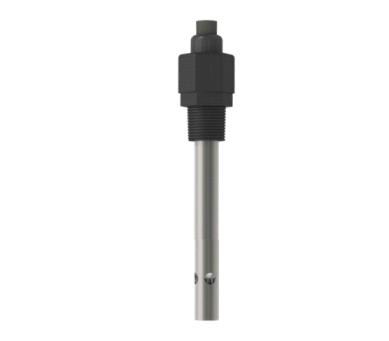

電導率傳感器

二極式設計，量程 200μS/cm-18.2MΩ。不銹鋼噴砂設計，親水性強，保障滿量程精確度。系數出廠已標定存儲于傳感器內部，無需設置?？芍炼噙M(jìn)行 8 個點內部校正，全測量范圍±1%精度。1/2NPT 管路螺紋設計，可直接做 by pass 測量。流通杯單元適配，4*6mm 軟管連接。電極線路板采用屏蔽殼體封裝，不受環境電磁干擾。數字式傳感器，標定后可交替使用，無需二次標定。數字信號替代模擬信號，輸出信號不受環境干擾。自動識別傳感器，首次無需校正，即接即用。IP68 防護等級，減少人為及環境原因的異常損壞。

智慧水質監管平臺

系統概要

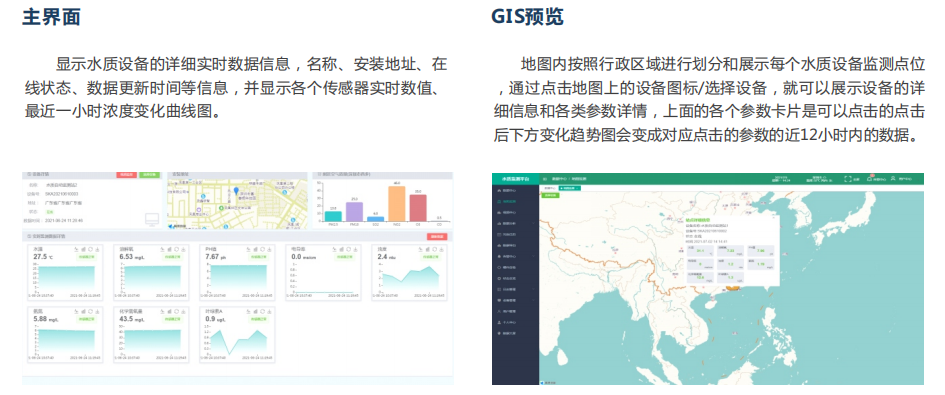

本系統可實現對各種類型污染源監測點的監測數據進行收集、匯總、統計、分析，通過電腦端、手機端等方式對污染排放狀況 進行實時跟蹤、視頻監控、超標報警、歷史查詢、設備聯動等功能，具有現場報警、報警推送等多種報警通知手動。系統可分系統管理員、普通代理商、 普通用戶三個權限級別，各級別具有對 自己管轄范圍內設備進行數據查看、系 統管理、參數修改等操作權限，無法對 自己權限外的設備進行查看和操作。平臺數據大屏，顯示所有前端設備 的實時狀態和監測數據，便于管理部門 更好地實施污染排放情況的全局監控、 預警和協調調度，及時控制超標排放， 避免環保污染擴大。

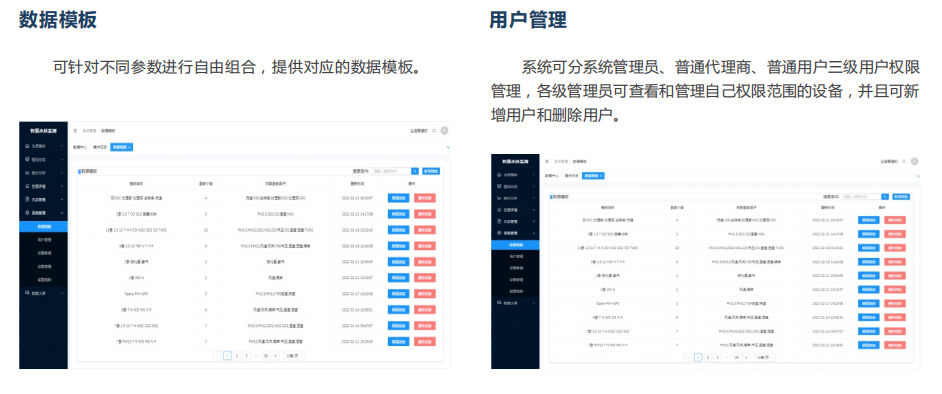

系統可分系統管理員、普通代理商、 普通用戶三個權限級別，各級別具有對 自己管轄范圍內設備進行數據查看、系 統管理、參數修改等操作權限，無法對 自己權限外的設備進行查看和操作。平臺數據大屏，顯示所有前端設備 的實時狀態和監測數據，便于管理部門 更好地實施污染排放情況的全局監控、 預警和協調調度，及時控制超標排放， 避免環保污染擴大。

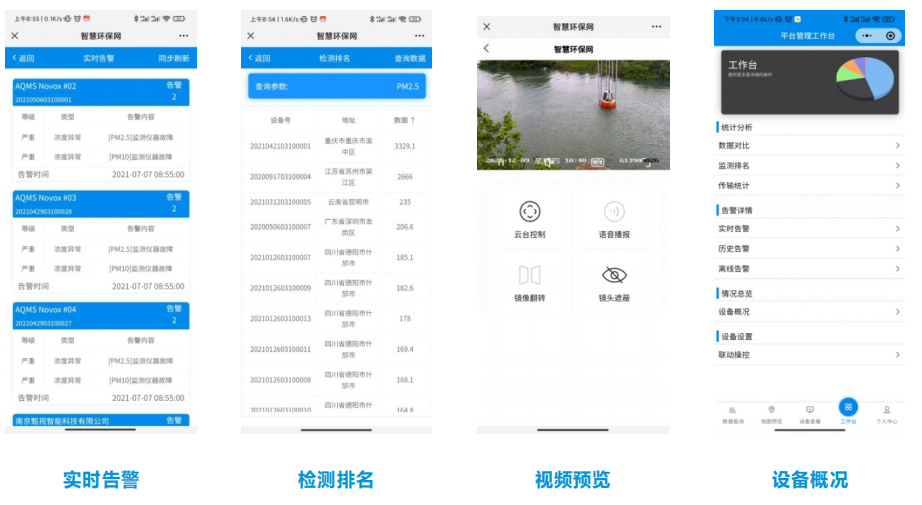

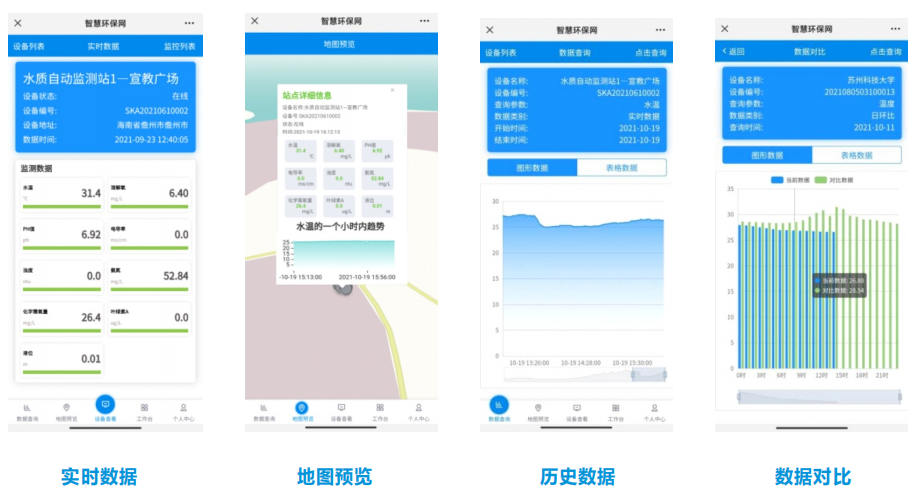

手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供 精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

技術特點

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環 境污染比較嚴重，持續報警情況下，默認反復提醒，時間間隔為10分鐘；無需像短信報警一樣，每次報警都會為用戶 存入一條短信，且必須手動刪除短信，操作繁瑣；報警記錄可查。

實時數據： 智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘；智能云 是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據： 通過歷史數據曲線分析圖，可直觀快速讀取到設備的歷史數據變化趨勢和最近30天的日平均數據。

超標報警： 可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。 進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史。

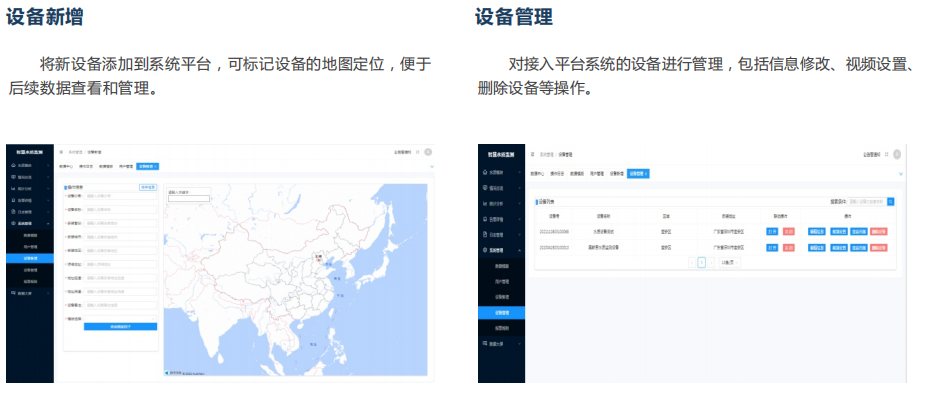

設備管理： 可查看設備是否在線、用戶單位信息及地理信息。
