系統背景

近年來，隨著我國城市化進程步伐的加快，城市人口日益增長，城市生活垃圾的產生量也在不斷增加。根據住建部公布的《城鄉建設 統計年鑒》數據顯示，2007年至2018年，我國城市（含縣城，下同）生活垃圾清運量從22,324萬噸增長至29,461萬噸，年復合增長率達 到2.55%。2019年我國生活垃圾產量已達到1.79億噸，僅次于美國的2.28億噸。

必要性說明

目前，我國城市生活垃圾無害化處理方式主要有三種，即衛生填埋、堆肥和焚燒。垃圾填埋分解過程中會逐步釋放細菌、病毒等有害 物質，并容易發生垃圾滲濾液滲漏，對周邊環境造成二次污染。同時，垃圾填埋分解緩慢，將長期占用大量的土地資源，而我國“人多地 少”的基本國情將長期存在，城市化進程中垃圾處理需求快速增長與城市土地資源緊張的矛盾將日益凸顯。與傳統的衛生填埋垃圾處理方 式相比，生活垃圾焚燒處理方式不僅減少了垃圾填埋緩慢降解過程中甲烷和二氧化碳的排放，而且在焚燒處理過程中通過能源化利用，起 到替代化石燃料的作用，具有雙重減排效果，通過焚燒實現垃圾“無害化、減量化、資源化”處理已成為社會共識。

設計原則

系統設計基于分布式集中管理策略，通過多層次立體式結構，把系統前端 物理層、傳輸網絡層、數據處理層和用于應用層有機結合起來，根據具體的敏 感點位靈活部署，強化上級部門的管理智能、突出業務部門應用職能，做到武 定縣資源的統一管理。

設計原則

1、實時全天候24小時在線監測，一旦有環境污染事件，系統能快速響應。 使用計算機網絡通訊技術，實現對大氣污染物排放濃度24小時無間斷 監測和數據遠程傳輸，實現與監管平臺實時通訊。

2、環保監管部門及業主等相關人員可通過平臺查詢數據列表、數據統計列表、濃度報警等功能。

3、前端設備在檢測一氧化碳、顆粒物、二氧化硫、氮氧化物、氯化氫的同時，還可以根據需求添加視頻監控、音柱、 拾音器等功能硬件，實現遠程管控。

系統功能

完善農村垃圾焚燒污染環節過程數據監測監控、搭建數據鏈管控基礎； 搭建農村區域空氣質量網格監測系統；

將污染源數據、空氣質量源數據結合應用，搭建綜合預警、保障應急、網格監管體系； 強化環境質量數據信息公開與公眾監督，做好垃圾焚燒遠程管控。

產品介紹

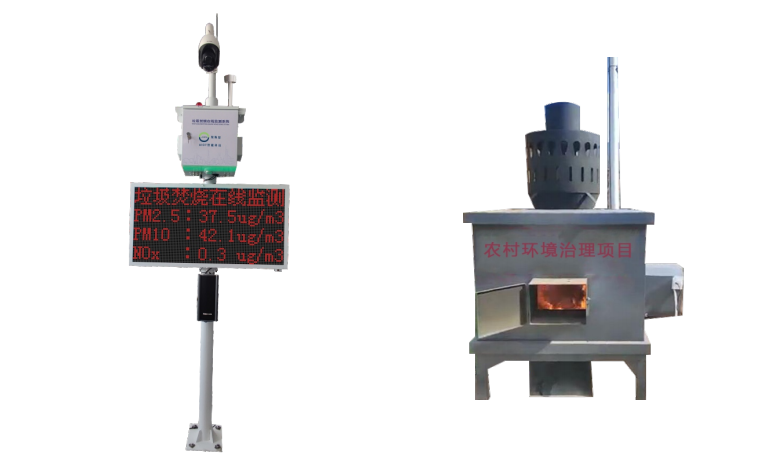

奧斯恩OSEN-LJ垃圾焚燒在線監測系統，集數據采集、存儲、傳輸和管理于一體的無人值守的環境監測系統，能全天候、連續、自 動地監測環境，可提供一氧化碳、顆粒物PM2.5、PM10、二氧化硫、氮氧化物、氯化氫等參數的實時數據監測。并通過大量數據實驗得 出數值計算方法，對溫度和濕度造成的數據漂移進行補償，從而減少數據受環境因素的影響；儀器采用嵌入式微機控制，操作簡單，功能 齊全，可靠高，具有多種自適應能力；可選用LED顯示、觸控屏顯示和液晶屏顯示實時數據，直觀清晰。配合監控攝像頭系統、音柱系統 和拾音器系統，實現對現場數據超標喊話管控的效果，及時喊?，F(xiàn)場違法焚燒行為。

本系統具有部署快速、方便靈活等特點，監測方式多樣話，采用因地制宜的靈活設點方法進行部署。實時統計各區縣、監測點的監測 設備數據，并根據各監測點的環境條件及其污染情況，來分析與推測區域內整體的排放情況，實現對熱點排放區域整體監控等功能；同時 結合物聯網、智能采集系統、地理信息系統、動態圖表系統等先進技術，整合、共享、開發，具有超標預警功能，移動端、電腦端都可實 時查看和遠程監管，建立全面化、精細化、信息化、智能化的區域環境在線監測平臺，實現污染源無組織的控制排放，減少大氣污染等， 為制定節能減排方案提供可靠的數據信息和科學的輔助管理決策；為環保部門的環境決策、環境管理、污染防治提供詳實的數據資料和科學依據。

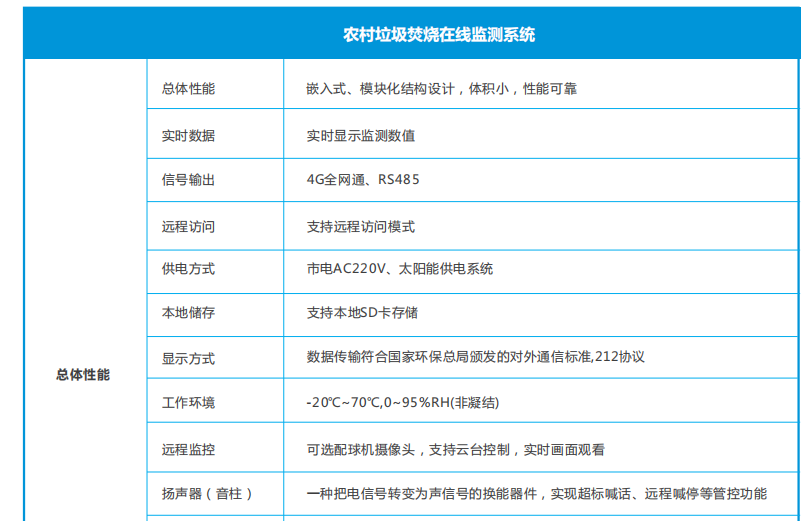

產品特點

1、設備采用物理方法和數值計算方法，對被測氣體的溫度和濕度進行控制和漂移進行補償，減少環境因素對監測的影響。 技術可靠，設備采用進口傳感器與先進的微處理技術，響應速度快、測量精度高、穩定性好?？梢酝瑫r監測多種污染 源數據，并在數據平臺上顯示出監測值。

2、配備預處理系統，適用于各種復雜戶外環境下使用時間，壽命更長；無工具拆卸，設備采用小型化、模塊化設計，方 便運輸、攜帶、安裝和點位遷移與設備維護。 設備氣路設計簡單，氣路材質為惰性化材料；防護等級符合GB/T4208-2008中IP53的規定。

3、應用單片機技術和網絡通訊技術相結合，采用數據存儲功能，不僅可提供方便的數據查詢方式，還可以通過USB接口 將數據轉存至計算機，利用配套的上位機軟件自動計算日平均值、月均值、污染指數、生成各種圖形數據標，并進行 打印。

4、監測數據可本地保存，存儲時間半年以上,并支持數據導出。 性能穩定、精確度高、操作方便、易于維護具有斷電保護功能。 具備斷電啟動自恢復功能，設備重新上電后自動啟動、自動與與信息平臺重新建立連接，斷線重聯后將斷網時間段數 據續傳。

5、集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據，實時監控設備運行狀態。 實現各類參數采集，自動上傳網絡平臺，自動發布數據。 訊接口類型有RS232、RS485、以太網以及USB口，監測數據傳輸滿足HJ212-2017的要求并進行加密處理，保證數 據傳輸?shù)陌踩浴?nbsp;

6、全自動溫度、濕度補償技術，測量數據真實有效，內置抗電磁干擾、數據補償、抗交叉干擾處理，實現數據高精度檢 測，長期穩定可靠。

遠程管控

奧斯恩遠程管控系統，主要有四部分組成：環境監控預警系統+視頻在線監控+遠程喊話系統+智慧環保云平臺，通過線上監控+線下 執法，解決了環境污染執法難，效率低等問題，通過全天候?qū)Νh(huán)境進行實時監控，污染超標時及時預警，并通過視頻監控以及喊話系統對 現場各種違規操作及時叫停，一環扣一環，高效快速解決環境污染治理監督問題。

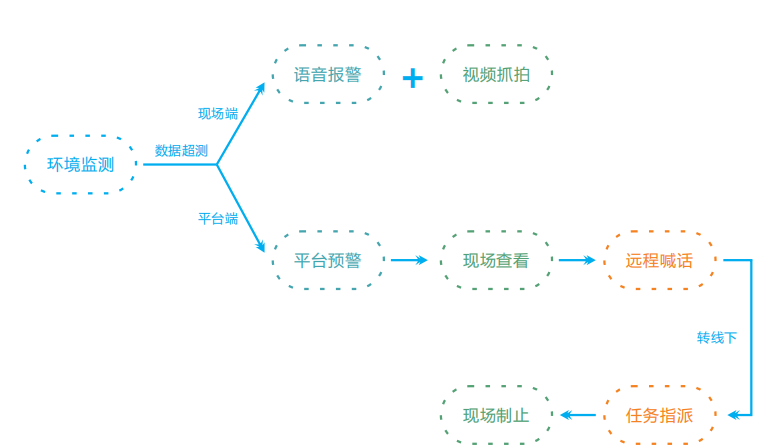

管控流程圖如下：

任務派發

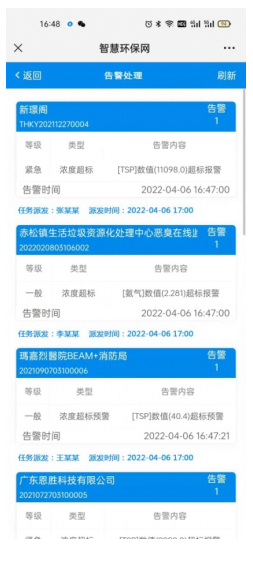

前端設備監測到污染物數值超過設定閥值時，會根據安裝點位生成任務單， 派發報警信息給到當?shù)刎撠熑?，負責人收到任務后需及時排查問題、確定污染源 并安排相關防治措施。當數據降低到正常值后，任務單轉為處理完成狀態，否則將持續報警。

設備選點

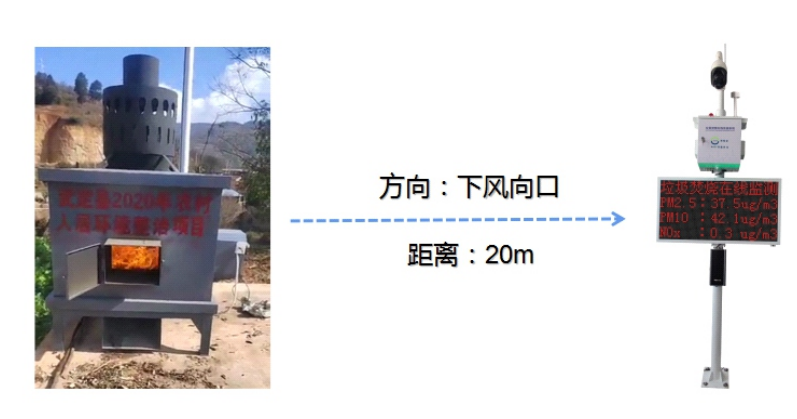

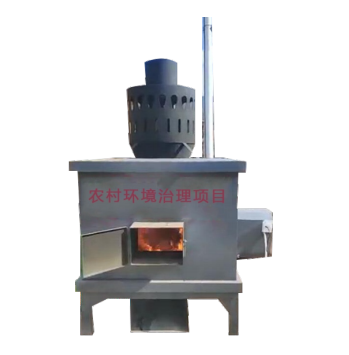

此次項目設備安裝點位距離垃圾焚燒點長度20米的下風口，

并遵循一下布點原則：

監測點周圍空氣流通均勻，一定距離內無障礙物。

監測點位應選擇網絡通訊信號穩定、周邊有穩定可靠AC220電力供應的點位。

監測點位附近無強大的電磁干擾。

網格監測點位周圍應無明顯對監測結果產生干擾的氣體排放口。

特定污染源監測點位應盡量避免其他源的排放干擾。

設備選點

標定

環境溫度：25℃±5℃；環境濕度：≤80%RH。

采用傳統的標氣瓶標定方法，傳感器通入對應標準氣體，持續30分鐘，分別對每個傳感器數據進行標定，保證數據準確。 零氣采用清潔空氣，采用動態配氣儀對標準氣體進行稀釋，記錄標氣溫度和濕度。

氣體稀釋系統管路長度符合要求，并使用惰性化的管路，使其不與監測污染物反應、不釋放干擾物、不吸附監測污染 物；氣體稀釋系統中的流量計或壓力計應選用經與國家或地方計量檢定、溯源的基準流量計或壓力計，按計量檢定規 程的要求進行周期性檢定，并進行季度的流量檢查，流量誤差應為≤1%，不定時進行校準。

對比

在規定條件下，對相同準確度等級的同類基準、標準或工作計量器具之間的量值進行比較，確保設備測量值的一致性。

老化

我司產品設備模擬產品在現實使用條件中涉及到的各種因素對產品產生老化的情況進行相應條件加強實驗，以確保產品的耐用性。

技術服務

上門安裝服務

我司產品設備提供上門安裝服務，屆時奧斯恩即派遣專業 的安裝工程師，在約定的時間內上門給用戶做產品安裝服務。

遠程技術指導

奧斯恩專門開設了24小時熱線電話為用戶解答產品的使用 問題及提供相關的技術咨詢，在接到用戶的技術支持請求后， 我司將以一貫的熱情快速的響應用戶，所有來電也會被登記并 有專業人員及時給予回復。

聯網對接

我司擁有統一、開放易用的監測云平臺，數據傳輸按照（HJ_T+212-2017）污染物在線監控（監測）系統數據傳輸標準執行并進行加 密處理，保證數據傳輸?shù)陌踩?，可主動推送不同平臺，客戶主動獲取前端設備監測數據。另外不同地區，如省平臺、市平臺、區平臺等不同地區，不同類型，如集團、項目工程專有聯網平臺等，我司聯網對接工程師都可根 據不同平臺對接要求、對接協議進行針對性開發，從而保證設備數據無縫對接。

聯網對接

奧斯恩OSEN-LJ垃圾焚燒在線監測系統云平臺，通過現場端設備對一氧化碳、顆粒物PM2.5、PM10、二氧化硫、氮氧化物、氯化氫 等數據進行全天候24小時監測，并將監測數據在軟件系統進行質控、分析以及應用。系統提供污染“時”、“空”、“物”分析，從而為 農村垃圾焚燒污染來源分析提供科學合理的決策支持。數據詳情可進行多元化展示，國控站點數據同屏輸出，智能分析比對，生成分析報 表；結合大數據分析模型，由點及面，全面覆蓋，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。本 平臺架設在服務器上，采用B/S構架（架構圖如下），通過網絡實現遠程登錄，無需安裝任何軟件，通過瀏覽器即可登錄查看。

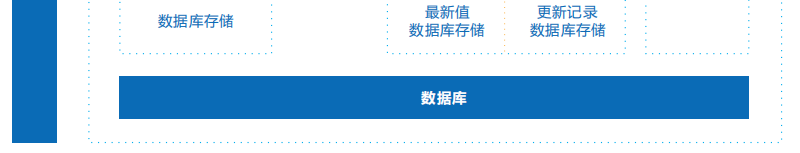

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。  運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。

技術特點

1、云平臺支持多種監測儀器（無組織監測站、VOCs監測站、微型空氣站、揚塵在線監測站、噪聲數據、在線油 煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析環境狀況，提供全面的數據 支撐。

2、調取全市國控站點空氣質量數據，同屏輸出。 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點噪聲時空變化功能概述。 多站點數據比對分析曲線展示。

3、巡航移動軌跡繪畫，適用于走航監測設備。 自動生成日報、周報、月報分析報表，報表自動填充。 實時監控前端監測設備傳感器狀態，及時上報故障信息。

4、報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機APP或微信公眾號提醒。數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。 移動APP、微信公眾號服務，滿足移動監管需求。

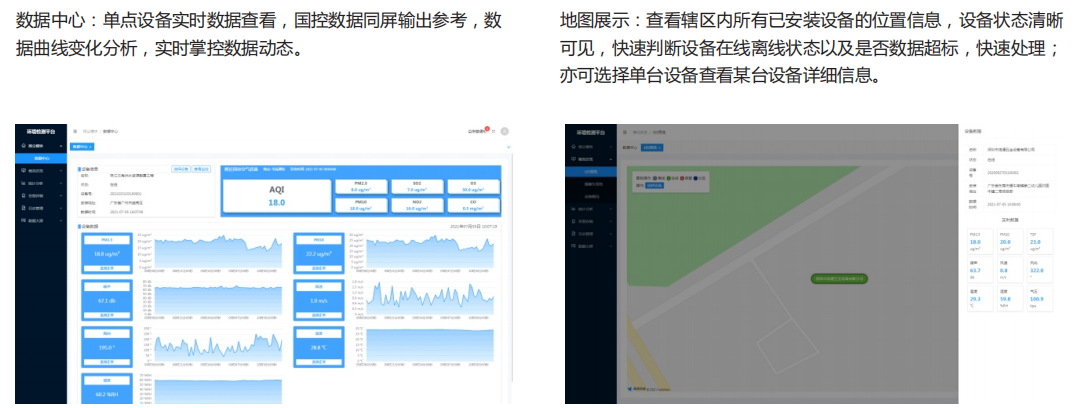

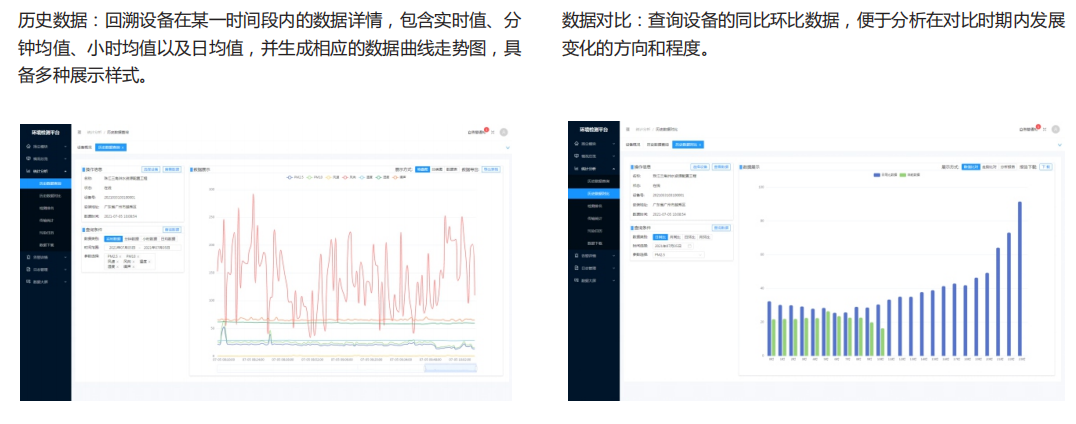

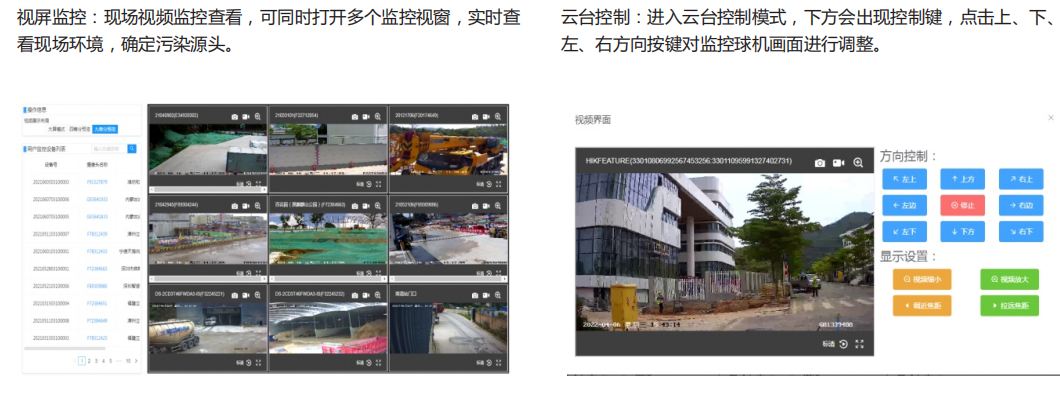

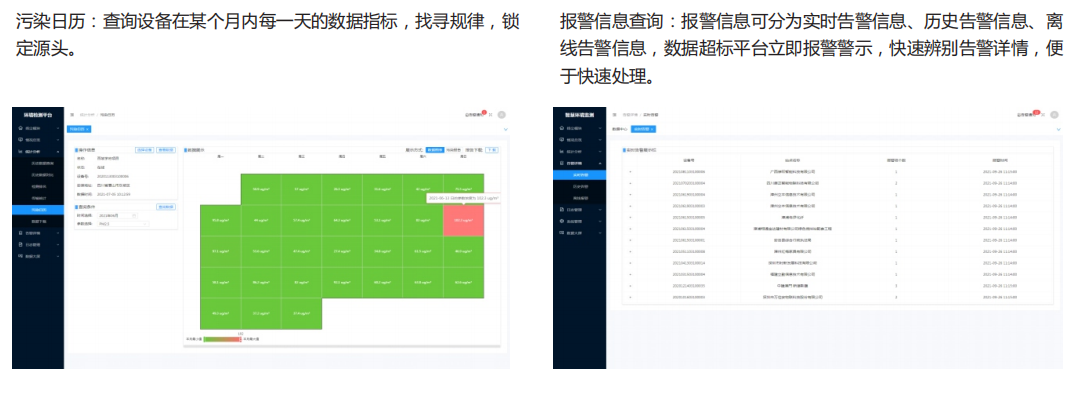

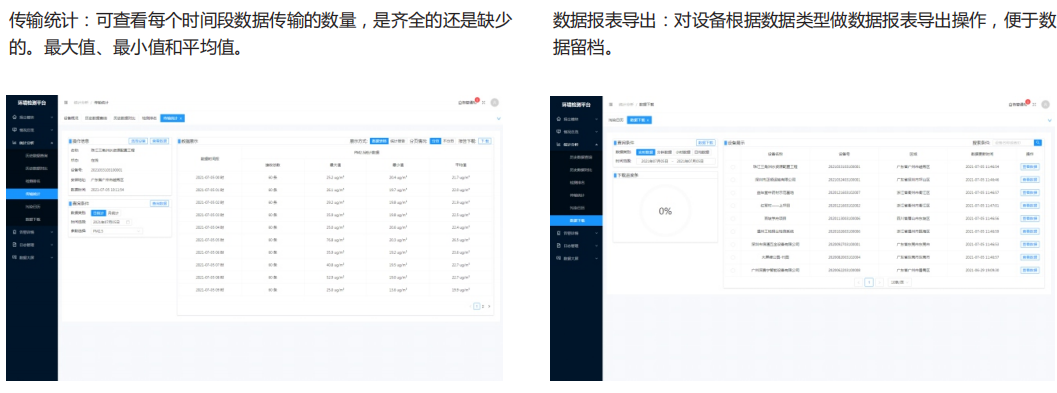

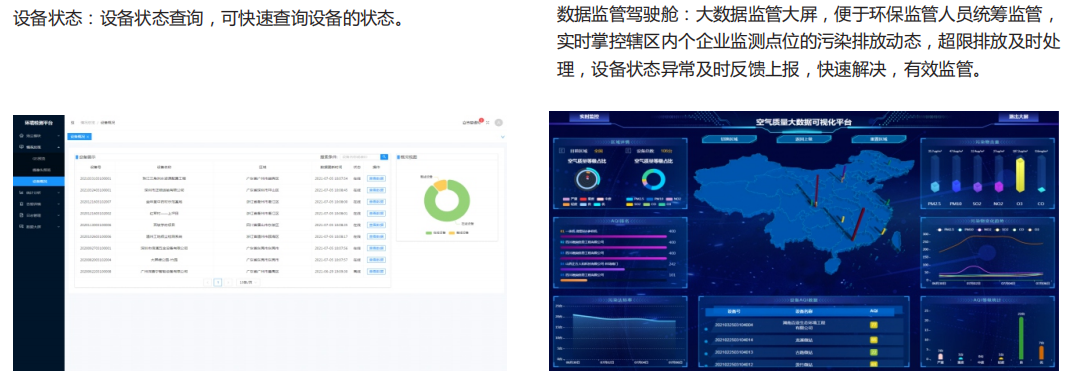

平臺主要功能界面展示

微信公眾號

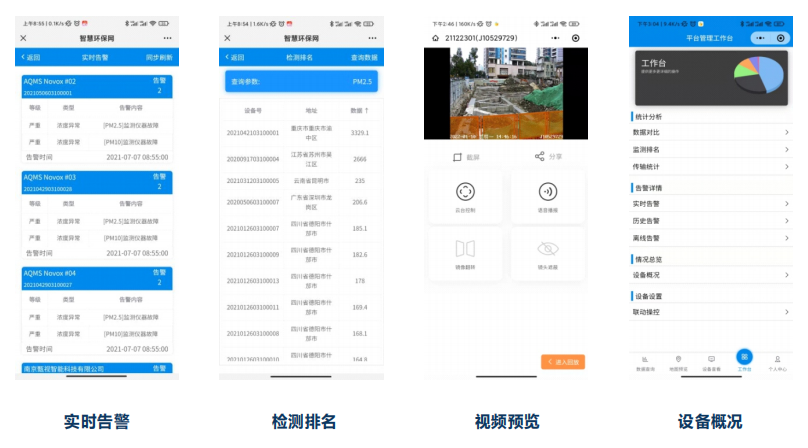

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知歷史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。
