項?背景

隨著社會的發展和建設，我國機動車保有量快速增長，產銷量已連續十年保持世界第一。由此帶來的機動車污染物排放量居高 不下，已成為大氣污染的重要來源，對人體健康危害極大。根據生態環境部發布的《中國移動源環境管理年報(2019)》，公布2018 年全國移動源的存量和污染物排放情況。年報顯示，移動源所排放的大氣污染物有顆粒物和氮氧化物等，全國機動車四項污染物排 放總量初步核算為4065.3萬噸。全國發布的大氣顆粒物源解析報告表明，在北京、上海、杭州、濟南、廣州和深圳等城市，移動源 已成為顆粒物PM2.5的首要來源。

垂直固定式機動?尾?遙測系統

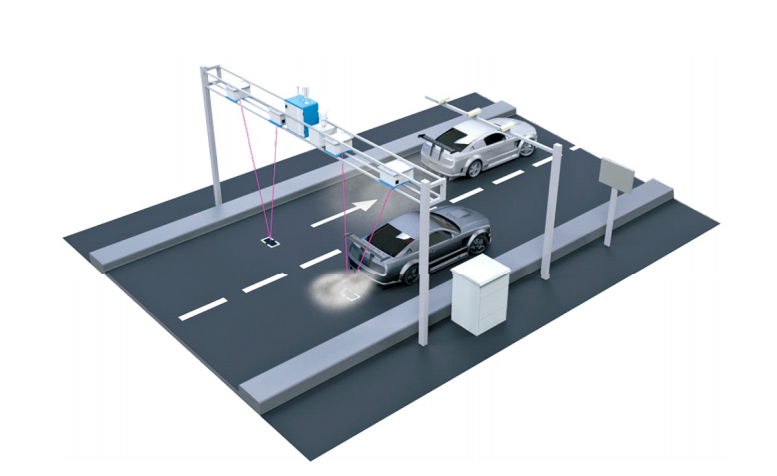

垂直固定式機動車尾氣遙測系統是一種置于多車道上方，對每車道行駛車輛尾氣污染物進行實時監測的系統。系統由氣體監測 單元、不透光度監測單元、速度/加速度監測單元、車牌捕捉單元、微型氣象站和工控機組成?？裳杆俚?、精確地測量CO、CO、HC 、NO、不透光煙度及光吸收系數，與此同時記錄下車輛信息、車輛行駛數據和環境

參數。系統測量快速高效，自動化程度高，檢出 率高，維護少，每個車道之間獨立工作，多車道同時測量互不干擾。

系統特點

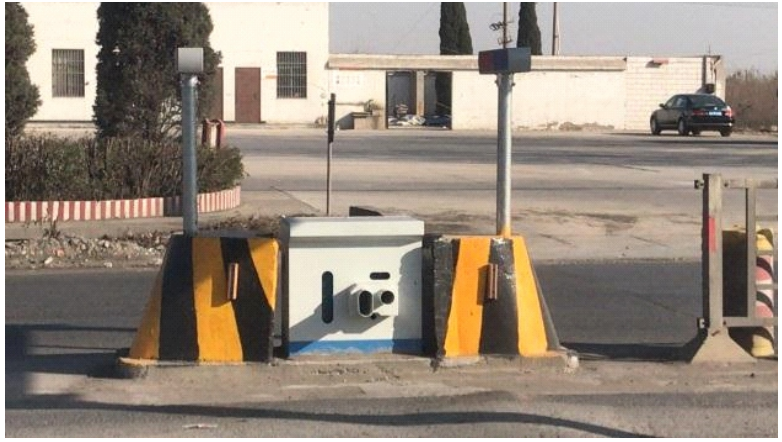

反射端地龍安裝

地籠安裝反射單元，不影響車輛行駛、便于調節固定

俯射式安裝

多車道獨立同時檢測，無人看守，節省人力物力

監測效率高

遙測測量方式，不影響車輛行駛，響應快（小于0.5s）

核心技術自主研發

采用自主產權研發的TDLAS和UV-DOAS監測技術

戶外固定監測

獨有知識產權的光機設計，抗干擾能力強，適應戶外固定監測

窄波雷達測速

采用窄波雷達測速，低微波輻射、低功耗、長壽命、高穩定性、高可靠性

汽柴一體化監測

汽柴一體化設計，集成汽油車、柴油車和CNG燃料車的尾氣排放監測功能

一體化標定系統

四個組分（CO，CO，，HC，NO）可自動進行標定，操作簡潔方便，工作效率高

實時數據匹配

實時輸出監測結果，無需后期處理，可直接對超標排放的車輛進行篩選

自動記錄與儲存

運行狀態數據實時記錄，斷電不影響數據存儲

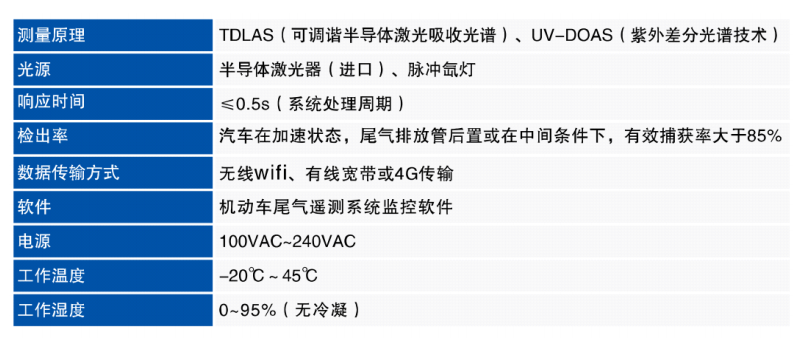

主機技術參數

?牌?動識別及拍照系統

車牌自動識別及拍照系統主要由懸掛在道路上方的車牌攝像機和設置在路況控制計算機內的牌照抓拍處理、識別軟件組成。每條 車道有一套車牌攝像機。路況控制計算機按照多車道車輛路況識別系統的路況編碼和車輛速度加速度測量單元（或污染氣體監測單元 ）的啟動信號，對車輛牌照圖像進行抓拍、存儲，并進行牌照號碼識別，每組攝像機內嵌無線視頻發射裝置，也可以用有線網絡進行 連接，為了保障固定式系統視頻傳輸?shù)姆€(wěn)定性，建議用有線網絡進行連接。結合網絡技術，將各種信息數據結果發送給控制和數據分 析處理單元。

?牌?動識別及拍照系統

速度/加速度測量系統具有多目標識別跟蹤能力，可以獲得雷達照射區內各個車道車輛的速度、加速度、距離和車道信息，提高了 卡口系統的集成度，可實現對多個車道車輛的準確測速，精確觸發99%以上的抓拍率。

安裝?意圖

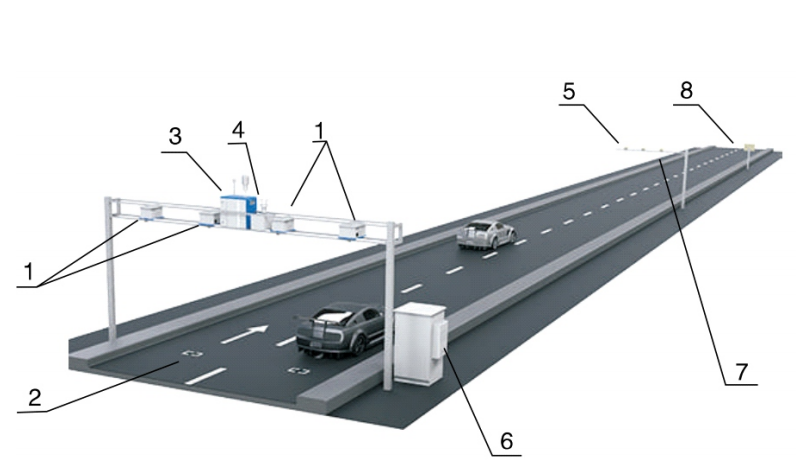

1. 遙測主機發射-接收系統

2. 遙測主機反射系統

3. 微型環境空氣監測系統

4. 大氣環境參數監測系統

5. 車牌自動識別及拍照系統

6. 遙測主機控制機柜

7. 速度/加速度測量系統

8. 監測結果顯示屏

軟件管理平臺

軟件介紹

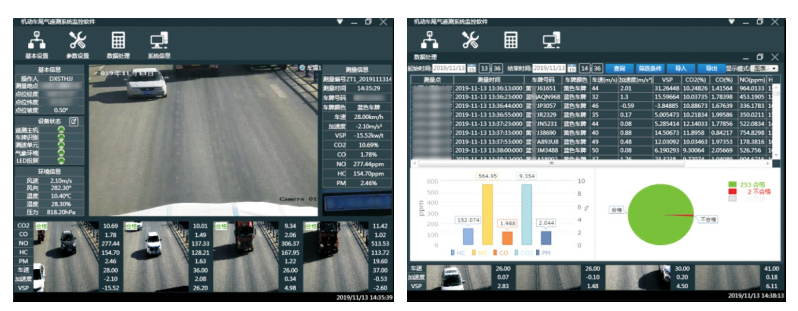

為系統運行及優化而設計的機動車尾氣通感監測軟件系統集標定、測試、攝像、傳輸、處理，查詢等多功能于一身，功能強大、 操作靈活、可視性強、界面友好、安全系數高。通過一個軟件系統即可完成數據采集、數據傳輸、數據判定、數據存儲、遠程控制等 所有操作。

系統特點

完善的用戶管理∶針對不同的用戶采用分級權限，同時在監測中記錄操作信息，防止非法用戶使用和修改軟件參數。

便捷的校準控制∶控制儀器在進行正常測量前的校準，存儲校準參數，使得監測結果更加可靠。同時支持手動和自動校準，更加靈活方便。

靈活的參數設置∶通過參數設置，使儀器在不同的環境中，達到最佳的工作狀態。

高清抓拍識別∶機動車進入測量區域時，自動抓拍牌照號碼，同時將牌照圖片以JPEG的格式存儲至數據庫。軟件支持攝像頭預覽及抓拍測試。

實時監控∶通過軟件實現對各子系統的控制及監視，發現問題自動報警。

數據處理∶軟件能夠自動分析光譜數據，并反演出車輛排出的各污染組分的濃度，同時可根據用戶設定的限制值進行判別，篩選高排放車輛。

數據存儲與查詢分析∶實現數據的自動存儲，同時獲取遙感監測數據及車輛基本信息等。數據查詢包括以數據的時間序列、監測點、污染物分組、超標信息等方式。
