產品介紹

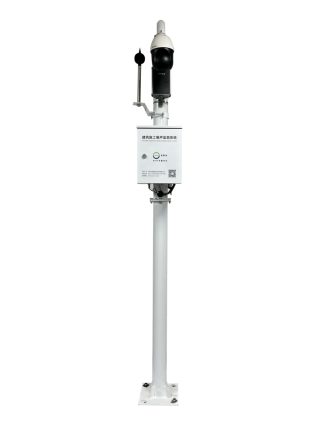

OSEN-Z02噪聲在線監測系統，符合建筑施工噪聲自動監測系統的監測要求，核心部件具備CPA證書，通過物聯網技術與現場端儀器儀表進行互聯互通，完成對環境噪聲數據實時采集,用于測量各類噪聲的頻率計權和時間計權聲壓級、等效連續聲級、統計聲級等多種聲學評價量，它具有積分平均、統計分析等功能，數據實時回傳至后端監管平臺。

設備組要組成部分

(1) 全天候戶外傳聲器

戶外傳聲器具備防風、防雨、防塵、防干擾設計以適應戶外長期連續使用的目的。戶外傳聲器的風罩會對噪聲測試的精度形成干擾。我司環境噪聲在線監測系統使用的戶外傳感器已獲得中國計量器具型式批準認證證書CPA

(2) 噪聲采集分析單元

噪聲采集分析單元具有信號采集和數據分析功能，同時可以保證數據存儲。環境噪聲在線監測系統的噪聲采集分析單元不是簡單的內部放置一臺聲級計進行信號采集，而是用了一臺工業級工控機，專門開發了適合噪聲自動監測系統的信號采集軟件

(3) 通信單元

實現噪聲子站到噪聲監測系統軟件服務器的數據通信。環境噪聲在線監測系統采用4G無線通信的方式，該方式能夠滿足系統的基本數據的傳輸，同時也能保證傳輸?shù)姆€(wěn)定。

(4) 電源控制單元

提供電力供應，防止外部電源抖動對測量精度的影響，保護噪聲監測子站免受外部浪涌攻擊。

(5) 機箱

環境噪聲在在線監測系統采用全天候防護箱，符合IP65標準，具備等級證書，可用于放置噪聲采集分析單元、數據采集板、電源控制單元等，起到防風、防雨、防盜的作用。

(6) 球機攝像頭及拾音器

   實現現場環境的實時監控，數據超標可實現現場環境錄像以及環境噪音拾取，通過平臺回放功能可查看現場實際情況。

(7) 音柱

該配置可實現遠程喊話功能，管理人員可通過遠程攝像頭進行現場查看情況，如發現有噪聲嚴重污染行為可遠程通過APP進行喊話,現場人員聽到指示后進行整改，同時可通過現場設備拾音器與后臺管理人員對話。

(8) 全向雷達

360°范圍內指定方向拾音、環境噪聲監測、特殊音頻事件檢測及聲源定位，可排除其他方向的噪聲干擾，只關注指定區域聲源大小、

技術參數

(1) 電聲性能符合GB/T3785.1對2級或者2級以上聲級計的要求。

(2) 具有 A 計權和 C 計權。

(3) 自生噪聲應不高于 25 dB(A),單量程測量范圍應不低于 30 dB(A)～130 dB(A)

(4) 測量參數包含瞬時聲級 Lp、等效聲級 Leq、累計百分數聲級 LN（N=5,10,50,90,95）、最大聲級 Lmax、最小聲級 Lmin、標準差 SD 等，支持遠程設置統計分析時間，能夠同時生成小時統計和天統計數據（Ld、Ln、Ldn）

(5) 具有遠程整機（含傳聲器）校準功能并可任意設定自校頻次，校準前后示值偏差大于 0.5 dB 時自動提示。

(6) 支持建筑施工噪聲長期連續自動監測、數據處理與評價的相關要求，如：滿足長期運行穩定性的要求、具備單次測量等效聲級計算、數據審核背景噪聲獲取與計算功能等。

(7) 具備氣象參數采集功能，支持對氣象參數進行拓展監測，包括大氣溫濕度、風速、風力、風向、大氣壓、雨量等。

(8) 具備音視頻采集功能，用于監控夜間施工行為，及人工審核數據和判別測量的噪聲類型?，F(xiàn)場監測時監測人員靠聽和觀察判斷測量的噪聲來源，自動監測時主要靠人工聽取音頻、觀看視頻的方式。

(9) 選配聲源自動識別功能模塊，同步記錄聲源方向數據，用于輔助人工審核判斷超標數據的聲源類型。

功能拓撲

(1) 在線監測

(2) 聲源定位

(3) 遠程喊話
