系統概要

聲環境自動監測數據統計分析平臺是由我司過十年的噪聲應用管理經驗沉淀，打造滿足用戶全方位噪聲業務管理需求的應用軟 件，符合國家聲環境質量自動監測標準（HJ906和HJ907）要求，是在全國廣泛應用的專業噪聲自動監測管理系統。本系統可實現對噪聲污染源監測點實時排放水平監測的同時，能夠自動預警噪聲超標排放行為，通過智能分析噪聲源特征，自 動聯動攝像頭抓拍取證，形成超標事件告警信息，當場提醒發出噪聲的主體自行整改，同時通知執法、監管部門予以督導落實。通 過電腦端、手機端等方式對噪聲污染排放狀況進行實時跟蹤、視頻監控、超標錄音、超標報警、歷史查詢、現場執法等功能，具有 現場報警、報警推送等多種報警通知,為噪聲數據網絡化管理、實時數據分析提供了有力基礎。聲環境大屏，顯示所有前端設備的實時狀態、監測數據和噪聲污染擴散圖，便于管理部門更好地實施污染排放情況的全局監控 、預警和協調調度，及時控制超標排放，避免環保污染擴大。通過平臺可以實時查看到噪聲監測點分布、進行噪聲問題定位，通過 數據分析進行故障診斷、噪聲治理等工作。

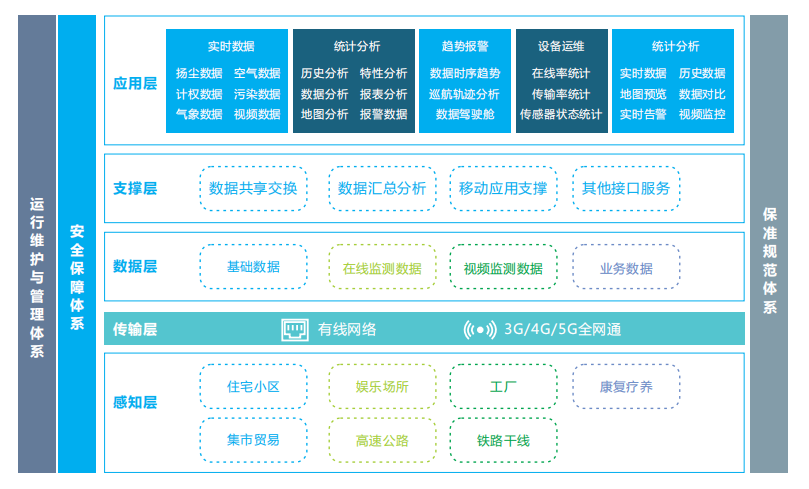

系統拓?fù)鋱D

監測感知層

包括0類（康復療養區等特別需要安靜的區域）

 1類（以居民住宅、醫療衛生、文化教育、科研設計、行政辦公為主要功能，需要保持安靜的區域）；

2類（以商業金融、集市貿易為主要功能，或者居住、商業、工業混雜，需要維護住宅安靜的區域）；

3類（以工業生產、倉儲物流為主要功能，需要防止工業噪聲對周圍環境產生嚴重影響的區域）；

4a類（高速公路、一級公路、二級公路、城市快速路、城市主干路、城市次干路、城市軌道交通 （地面段）、內河航道兩側區域）；

4b類（鐵路干線兩側區域）等功能區噪聲在線監測設備等監測到的數據進行接入，系統將采集到的監測數據利用網絡傳輸至噪聲 環境監管平臺，實現數據的共享與對接。

應用層

旨在建設一套服務于當?shù)丨h(huán)境監管部門和周圍社會公眾的智能監管保障體系。平臺實現噪聲污染源在線監測數據共享與對接，信 息管理，預警報警，大數據一張圖等功能，并配備移動APP方便用戶隨時隨地查看當?shù)乇O(jiān)測點位情況、提供設備運維功能、提供 相關執法部門現場執法等功能。

傳輸服務層

統一設立當?shù)卦肼暛h(huán)境監管平臺，云存儲就是將儲存資源放到云上供人存取的一種新興方案，將各類數據存儲到“云”，確保監 管平臺能夠穩定可靠地運行，并節約存儲空間。

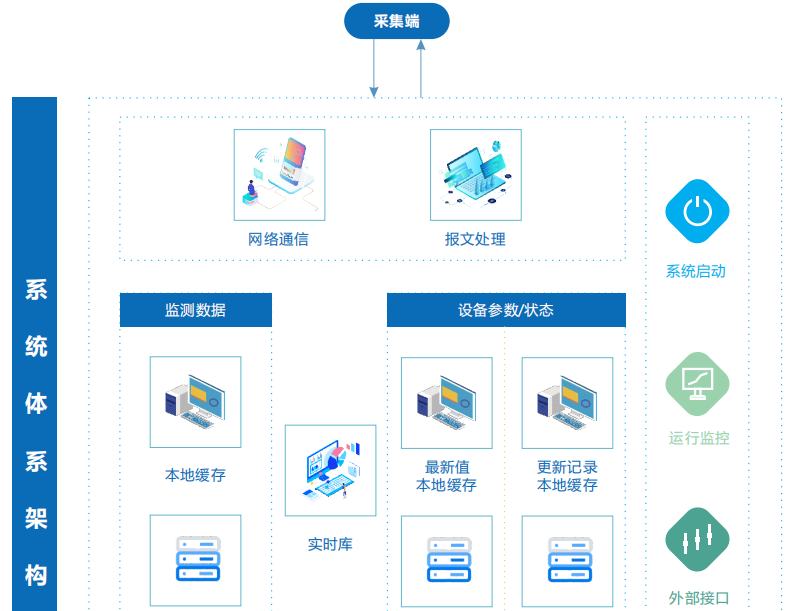

系統架構圖

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02 網絡通信層。網絡通信服務端系統，支持HJ212污染物在線監控系統數據傳輸標準、HJ660環境監測信息傳輸技術規定雙協議，負責與采集端維 持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。本子系統劃分為兩個單元：本地緩存和數據庫存儲，本地緩存單元負責將數據緩存至本地磁盤，數據庫存儲單元負責將緩存的數據存至數據庫。

05 設備參數狀態處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。本子系統根據業務 需求劃分為兩個模塊，每個模塊由本地緩存和數據庫存儲兩個單元組成。兩個模塊分別處理最新值數據和值更新記錄數據。

06 將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。實時庫在整個系統架構中處于中心地位，所有其它業務子系 統都基于它進行數據處理，它自身沒有任何業務邏輯，僅作為數據層提供基礎信息及提供實時庫的持久化。

07 系統啟動層。作為整個系統的啟動入口，負責管理所有業務子系統。 運行監控系統。俗稱看門狗程序，負責監視所有業務子系統的運行。 外部接口。提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

系統功能

噪聲監控-區域數據

對當前區域內的站點設備數據進行統計總覽，其中包括了設備總數信息、噪聲分類統計、站點晝夜達標率、當天設備告警列表等 信息進行查看。

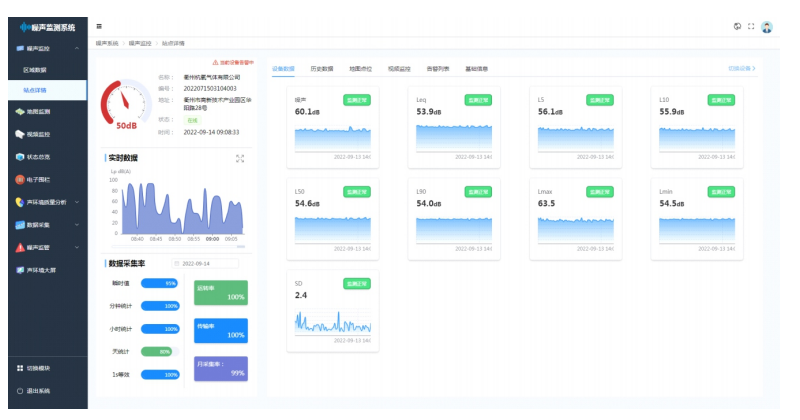

噪聲監控-站點詳情

站點詳情是主要使用的功能界面，展示站點地圖位置、基本信息、歷史數據、視頻監控、當前告警列表、實時氣象數據、實時瞬 時聲級數據、數據采集率等數據，當賬號下有多臺設備時，可通過圖標提示（離線、在線、報警、分區）顯示各個點位的設備狀態， 點擊地圖圖標可進行設備選擇；也可通過操作：選擇設備進行其他設備的快速選擇。

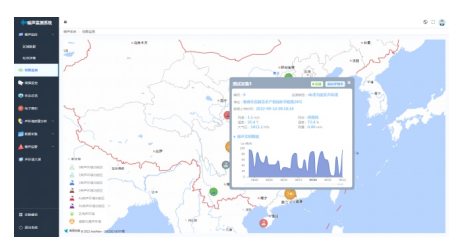

地圖監測

聚合點展示聚合設備臺數，調用高德地圖顯示設備安裝點位，用 不同的設備標識區分不同設備的類型，再次點擊可以顯示實時數 據，并可點擊詳情頁進入設備主界面。

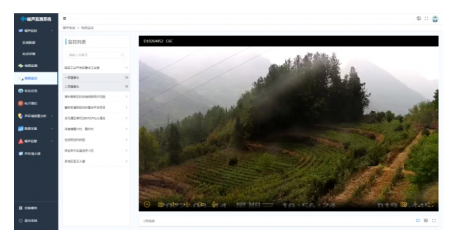

視頻監控

設備的監控預覽，可實現球機云臺控制、視頻回放、遠程喊話 等功能。

狀態總覽

狀態總覽可查看賬號下所有設備的運行狀態、設備信息，可通過設備編號、監測類型、行政區、設備名稱、狀態類型進行快速搜 索，點擊查看詳情可跳轉到設備詳情頁面。

電子圍欄

可劃定電子圍欄區域，當設備定位超過設定區域時，可實現報警功能，并將報警信息推送到相關負責人。

聲環境質量分析-長期均值

計算各監測點位每月、季、年的晝間、夜間等效聲級能量平均值,參照《城市區域環境噪聲標準GB-3096》中相應的環境噪聲限 值進行分析評價。

聲環境質量分析-分布趨勢

統計每月、季、年各監測點位晝間、夜間等效聲級的分布情況，分析此點位常態噪聲水平及突發事件時噪聲水平。

聲環境質量分析-站點對比

從各類功能區月、季、年的晝間、夜間平均等效聲級，24小時的變化趨勢，12個月的變化趨勢及超標情況等方面，分析各類功能 區特點。

聲環境質量分析-噪聲地圖

噪聲數據地圖可視化展示，可以使用時光軸對數據進行播放和回放，實現噪聲溯源。

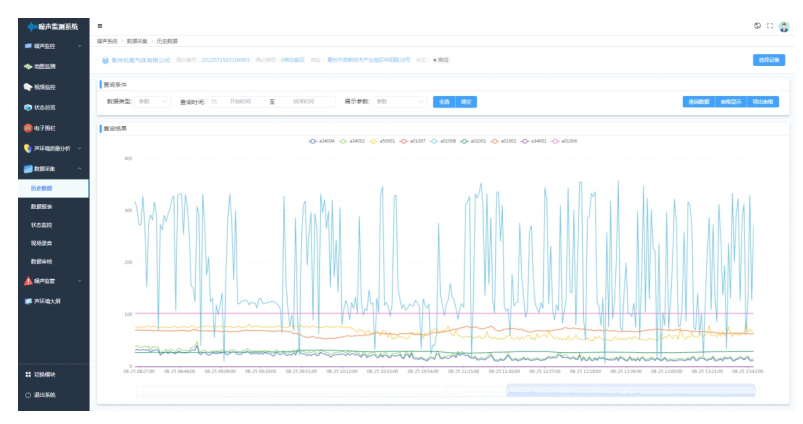

數據采集-歷史數據

各站點歷史數據的展示，可以用圖表,數據表等方式展示，支持?jǐn)?shù)據類型、查詢時間、展示參數選擇，支持圖形顯示/表格顯示切 換，支持導出表格至本地。

數據采集-數據報表

支持用戶自定義統計周期及報表報告模板，數據報表報告支持表和圖形等方式，可導出至本地進行保存。

數據采集-狀態監控

統計設備狀態事件（電力中斷、通信中斷、設備故障等事件），支持生成故障統計報告，包括設備數據上傳,傳輸?shù)那闆r統計，支 持導出設備事件記錄表。

數據采集-現場錄音

可以選擇設備噪聲錄音文件，并支持播放（支持快進、暫停、重播、倍數設置等功能）、標記錄音事件和上傳錄音功能。

數據采集-數據審核

對各時段噪聲監測數據能設置異常值判斷條件(不滿足數據采集率規定的數據、不符合相關規范氣象條件的數據、子站監測設備 故障產生的隨機值等)對異常數據進行標記和提示，支持對數據進行人工審核。

噪聲監管-噪聲告警

噪聲設備超過所設定的標準時進行告警，并聯動現場攝像頭進行抓拍照片，上傳至監管平臺，并推送報警信息到相關負責人。

噪聲監管-歷史告警

噪聲設備的對應的歷史告警記錄查看，并支持導出告警報告。

噪聲監管-條文管理

對噪聲的文書制作做需要的條文進行管理，有效幫助監管部門進行噪聲政策管理。

噪聲監管-信訪列表

可無縫對接相關政府平臺、民政平臺等，針對對居民的投訴進行統計分類(建筑、工業、城市、交通等)，并顯示信訪相關信息。

噪聲監管-監督執法

提供監督執法功能模塊，對噪聲污染事件進行登記、上報、處理。

噪聲監管-執法臺賬

進行監督執法的留痕記錄，保留執法記錄，文書記錄等。

噪聲監管-噪聲名錄

記錄在冊重點噪聲監管單位列表（被投訴次數、對應處理記錄等）。

檢查維護-維護檔案

記錄設備的基本信息，和故障事件，以及設備的檢修記錄。

檢查維護-維護任務

支持保養維護過程執行在線跟蹤、記錄與評估。實現預測性保養及計劃性維護，消除大面積盲目定期大修與保養的大量無效人工 ，效果更加顯著，并能夠延長相關設備壽命。

檢查維護-維護臺賬

維修和保養的服務過程全程跟蹤記錄并歸檔。

系統管理-用戶管理

系統可分系統管理員、普通代理商、普通用戶三級用戶權限管理，各級管理員可查看和管理自己權限范圍的的設備，并且可新增 用戶和刪除用戶。

系統管理-設備新增

將新設備添加到系統平臺，可標記設備的地圖定位，便于后續數據查看和管理。

系統管理-設備管理

對接入平臺系統的設備進行管理，包括信息修改、視頻設置、刪除設備等操作。

系統管理-報警規則

對設備每個參數報警規則進行設置和修改。

平臺接口

支持噪聲監控系統數據接口的開放，可實現數據的交換和共享。

聲環境大屏

通過大屏數據展示、數據分析、電子地圖全覽系統內所有監測點的實時狀態、數據信息和現場實況，并配置相應的各類數據查閱 功能，為對噪聲的污染排放實時監控、預警和協調調度提供有力的輔助手段。

手機端

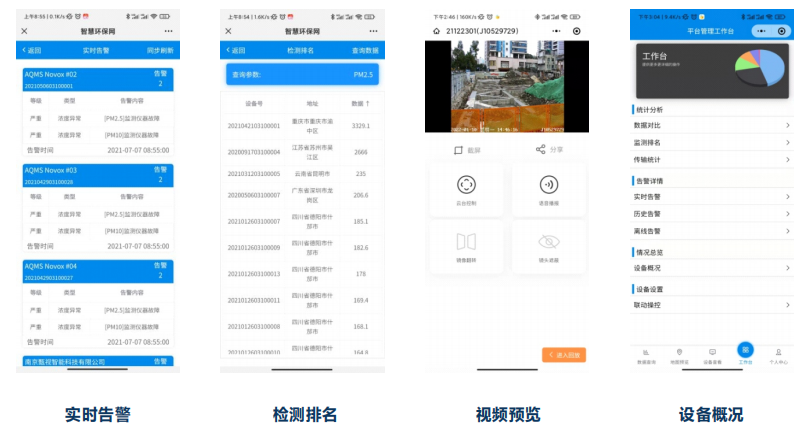

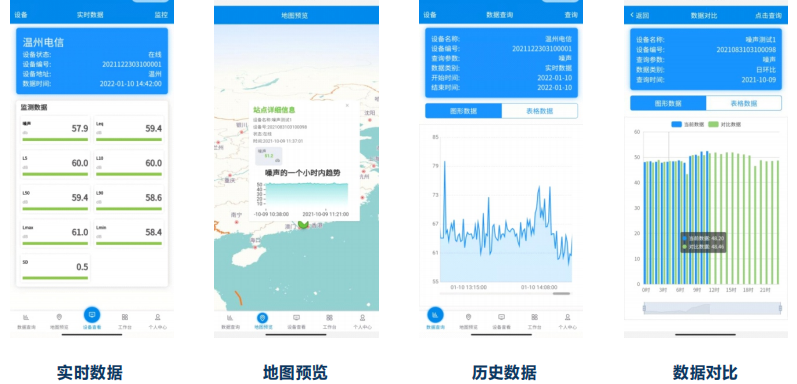

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。
