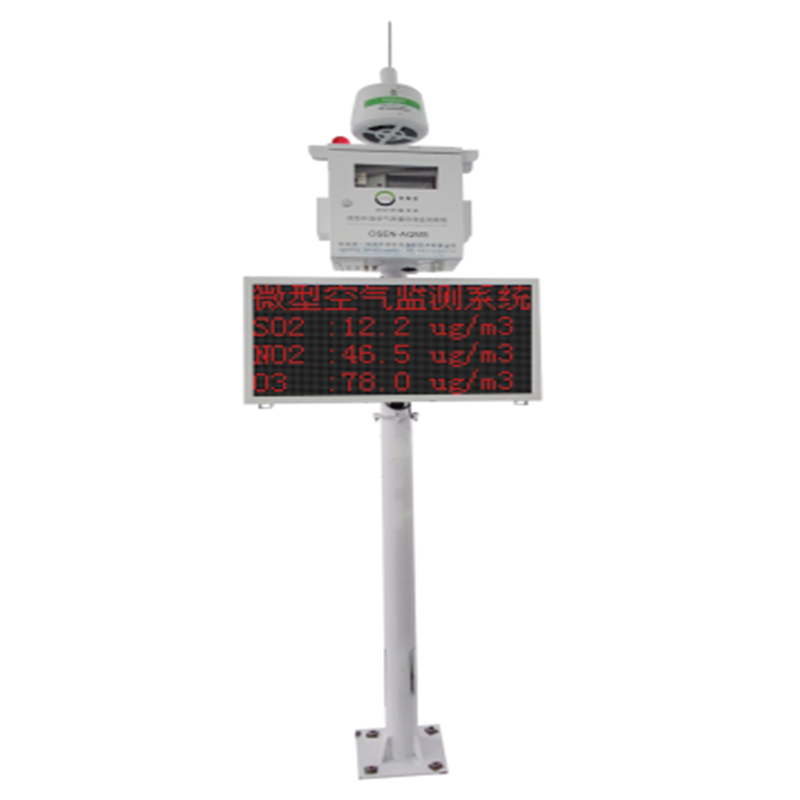

產品介紹

  空氣污染指數在線監測系統是一種集數據采集、存儲、傳輸和管理于一體的無人值守的環境監測系統，能全天候、連續、自動地監測環境，在提供PM10、PM2.5、SO2、NO2、CO、O3、VOC等7項參數數據的基礎上，可擴展對氣象參數進行監測，按照“網定格、格定責、責定人”的理念，建立“橫向到邊、縱向到底”的區域網格化監控平臺，應用、整合了多項智慧環保技術，在全面掌握、分析污染源排放、氣象因素的基礎之上，采用因地制宜的靈活設點方法進行部署。

  實時統計各公園，廣場，街道場合監測點的監測設備數據，并根據各監測點的環境條件及其污染情況，來分析與推測區域內整體的排放情況，實現對熱點排放區域整體監控，污染物擴散趨勢推算以及排放源解析等功能；同時結合物聯網、智能采集系統、地理信息系統、動態圖表系統等先進技術，整合、共享、開發，建立全面化、精細化、信息化、智能化的區域環境在線監測平臺，實現對控制污染源無組織排放，減少大氣污染等綜合管理，為制定節能減排方案提供可靠的數據信息和科學的輔助管理決策；為環保部門的環境決策、環境管理、污染防治提供詳實的數據資料和科學依據。

設備結構組成

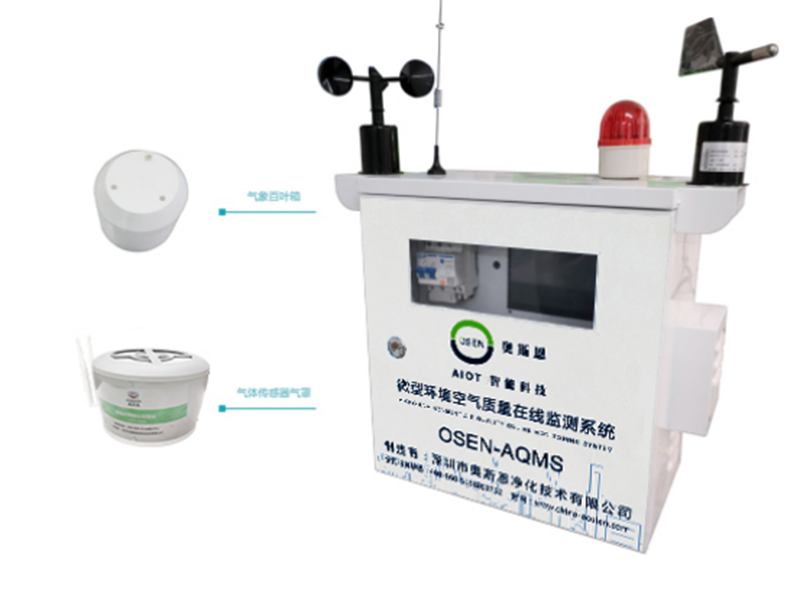

【設備結構組成圖】

技術參數

技術特點

1. 具有云端自動在線校準功能，可實現零點和量程飄移自動校正及交叉干擾自動修正，支持人工校準。微型自動監測站設備支持遠程在線校準功能，用戶可對設備進行在線校準，修正因設備零點漂移而產生的數據異常及環境干擾，無需現場人工校準；

2. 采用柵格網孔，適用于各種氣象條件，保證空氣流通無死角，內外無溫差，采用自由擴散的方式進行氣體流動監測，以柵格網孔結構包裹監測傳感器，實現監測傳感器與外部氣體的自由接觸，保證空氣流通無死角，內外無溫差。同時，空氣監測傳感器位于設備的底部，而且以柵格網狀金屬結構包裹，能夠很好的防雨防風，適用于各種氣象條件；

3. 采用百葉箱設計，適用于各種氣象條件，保證空氣流通無死角，內外無溫差；

4. 可以同時監測氣體參數和可吸入顆粒物，并在數據平臺上顯示出監測值；

5. 無工具拆卸，方便點位遷移與設備維護；

6. 采用進口高靈敏度的傳感器，響應時間快，分辨率高，線性好，檢測下限可達ppb級；

7. 氣體6項指標任選、還有氣體象五參數、噪音等參數可靈活定制；

8. 可采用市電加外接太陽能供電方式，解決布線接電等問題；

9. 性能穩定、精確度高、操作方便、易于維護具有斷電保護功能；

10. 采用32位高速處理核心芯片；監測數據單位自動換算，mg/m3，ppb，ppm；

11. 多學科算法模型，數據穩定準確,實現分辨率1ppb的高精度檢測，可達國控站監測指標；

12. 集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據，實時監控設備運行狀態；

13. 實現多參數自動監測，防干擾技術設計；

14. 體積小，模塊化設計，網格化靈活布局；

15. 集成溫度補償技術，長久自動校準技術；

16. 采用全球定位系統，實時跟蹤設備；

系統組成

空氣污染指數在線監測系統解決方案基于RTU無線通信技術，通過智能網關及無線連接設備，搭配使用例如PM2.5傳感器、VOCs傳感器、一氧化碳傳感器、二氧化硫傳感器、氨氣傳感器及溫度、濕度傳感器等用于檢測空氣質量的傳感器設備，實現對大氣可吸入顆粒物以及其他有毒有害氣體的濃度參數的實時監測。并且可以根據用戶具體需求，在線監測數據傳輸平臺來實現數據的接收、過濾、存儲、處理、統計分析并提供實時數據查詢等任務，由此三部分使整個系統達到：安全、可靠、準確、實時、全面、快速、高效的將真實的被監管單位的公共場所室內環境衛生信息展現在監督人員的面前。

空氣污染指數在線監測系統主要由感知層、傳輸層、應用層及用戶終端這四個部分組成。

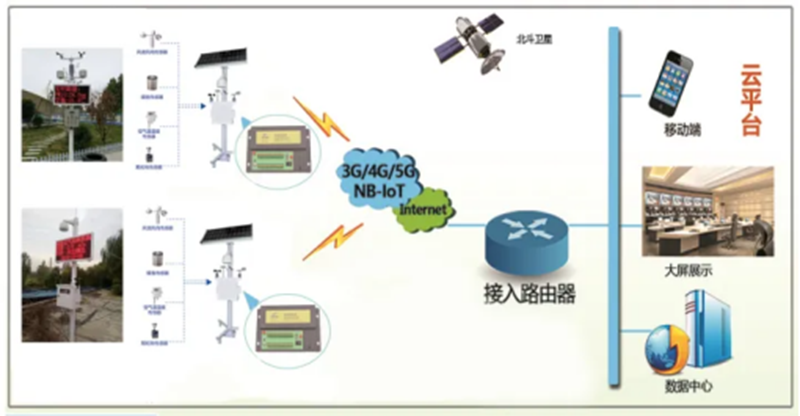

【系統拓?fù)鋱D】

1.感知層

主要是涉及一些前端設備搭載的空氣質量監測傳感器，包括與傳感器連接無線傳輸模塊、空氣溫濕度傳感器以及其他各類在現場空氣監測中需要用到氣體傳感器；

2.傳輸層

主要是中間的數據上下行傳輸網絡：包括奧斯恩自主研發的工業級RTU、

智能網關設備、無線連接設備等；

3.應用層

主要是用戶對整體空間監測的管理平臺，用以對不同區域、不同功能的氣體

傳感器數據進行管理；

4.終端層

包括智能手機、平板電腦、筆記本、PC 機等各類用于接收信息、處理信息的設備。

智慧環保云平臺

奧斯恩智慧環保云平臺，按照“網定格、格定責、責定人”的理念，建立“橫向到邊、縱向到底”的區域網格化監控平臺，應用、整合了多項智慧環保技術，在全面掌握、分析污染源排放、氣象因素的基礎之上，采用因地制宜的靈活設點方法進行部署。實時統計各公園、監測點的監測設備數據，并根據各監測點的環境條件及其污染情況，來分析與推測區域內整體的排放情況，實現對熱點排放區域整體監控，污染物擴散趨勢推算以及排放源解析等功能。

同時結合物聯網、智能采集系統、地理信息系統、動態圖表系統等先進技術，整合、共享、開發，建立全面化、精細化、信息化、智能化的區域環境在線監測平臺，實現對控制污染源無組織排放，減少大氣污染等綜合管理，為制定節能減排方案提供可靠的數據信息和科學的輔助管理決策；為環保部門的環境決策、環境管理、污染防治提供詳實的數據資料和科學依據。

平臺配備有PC端、手機端（安卓APP，微信公眾號、小程序），客戶可通過我們平臺開放的API接口主動獲取數據，同時也支持對接第三方平臺。

用戶登錄賬號后，可在線查看設備實時在線狀態，實時數據、歷史數據、數據曲線分析圖。具備GIS地圖展示、視頻監控、歷史數據查詢、數據對比、污染日歷、傳輸統計、設備排名、數據報表導出、設備狀態、設備自檢、設備管理、用戶管理、生成數據報表、超標報警推送、數據大屏等功能。

【PC端數據查看】

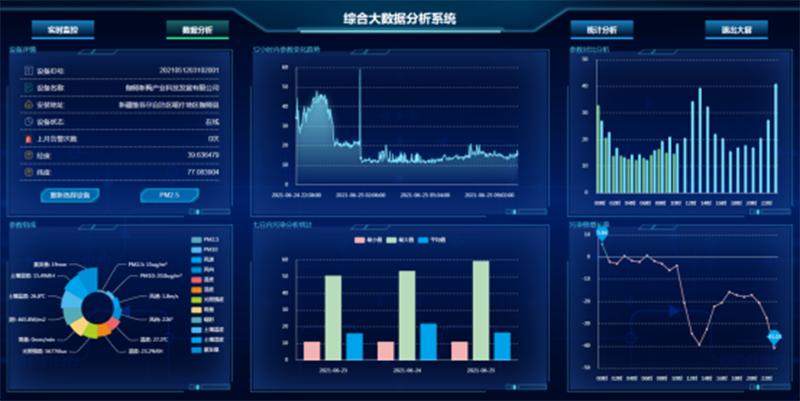

【PC端數據大屏】

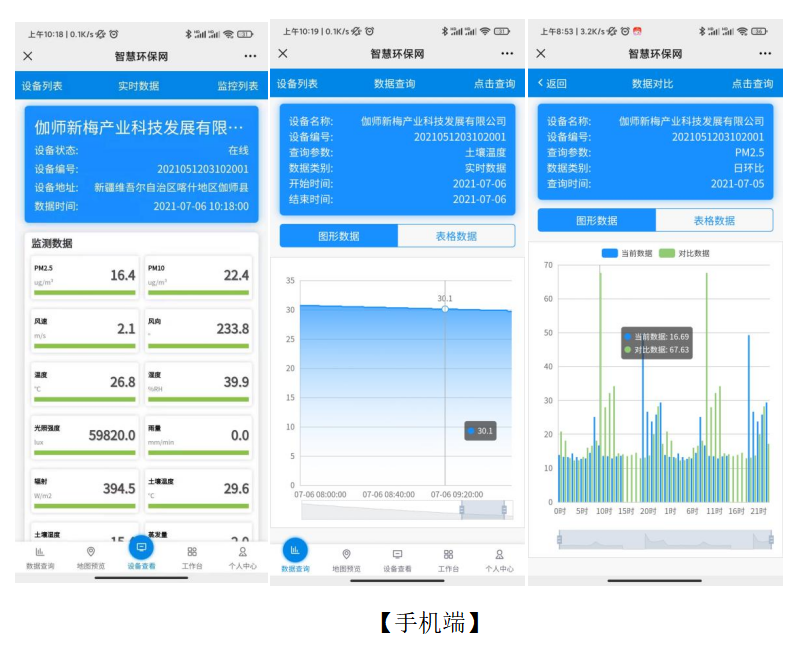

【手機端】
