系統背景

惡臭是引起人體厭惡或不愉快的揮發性氣味物質，作用于人的嗅覺器官而被感知的一種污染問題，具有多組分、低濃度、瞬時 性、陣發性等特點。近年來，我國人民群眾對于惡臭這一環境問題的反映也越來越強烈，同時由惡臭引發的污染糾紛也越來越多。惡臭污染漸漸成 為了環保投訴熱點問題，越來越受到各級環保部門的重視。

設計原則

系統設計基于分布式集中管理策略，通過多層次立體式結構，把系統前端物理層、傳輸網絡層、數據處理層和用于應用層有機 結合起來，根據具體的工業園區網格化靈活部署，強化上級部門的管理智能、突出業務部門應用職能，做到園區資源的統一管理。

設計要點

1、實時在線監測，一旦有惡臭污染事件，系統能快速響應。

2、使用計算機網絡通訊技術，實現對惡臭污染物排放濃度24小時無間斷監測和數據遠程傳輸，實現與監管平臺實時通訊。

3、環保監管部門及業主等相關人員可通過平臺查詢數據列表、數據統計列表、濃度報警等功能。

4、前端設備在檢測惡臭氣體的同時，還可以根據需求添加揚塵、溫度、濕度、風速、風向等參數。

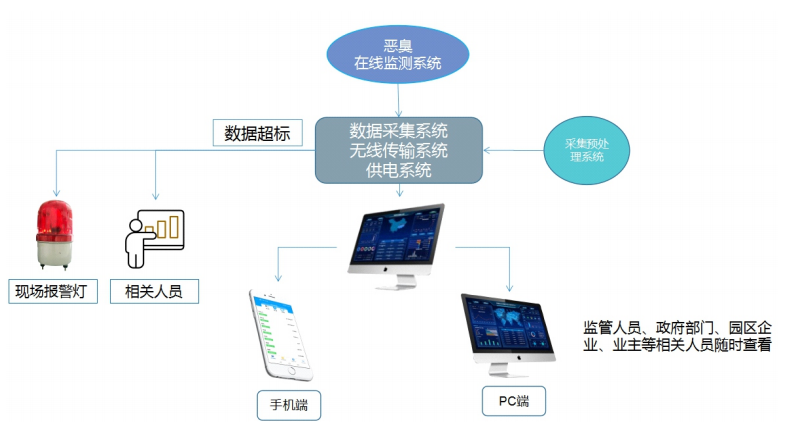

系統框架

系統功能

完善企業污染環節過程中數據監測監控、搭建數據鏈管控基礎。

搭建工業園區區域空氣質量網格監測系統。

將工業源數據、空氣質量源數據結合應用，搭建綜合預警、保障應急、網格監管體系。

強化環境質量數據信息公開與公眾監督。

產品介紹

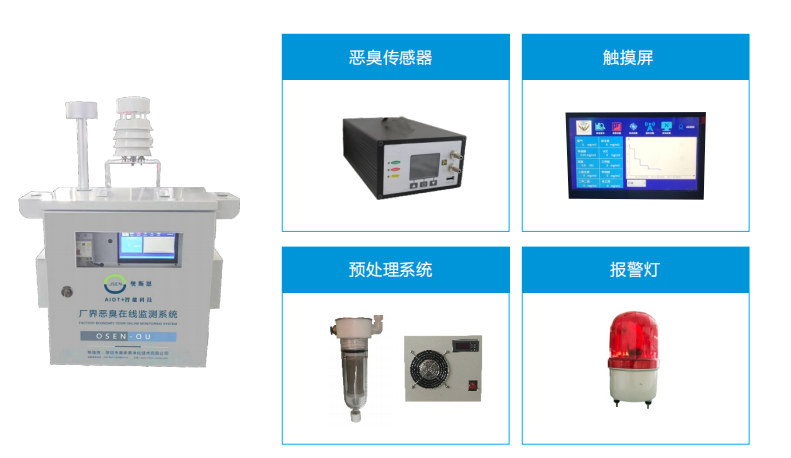

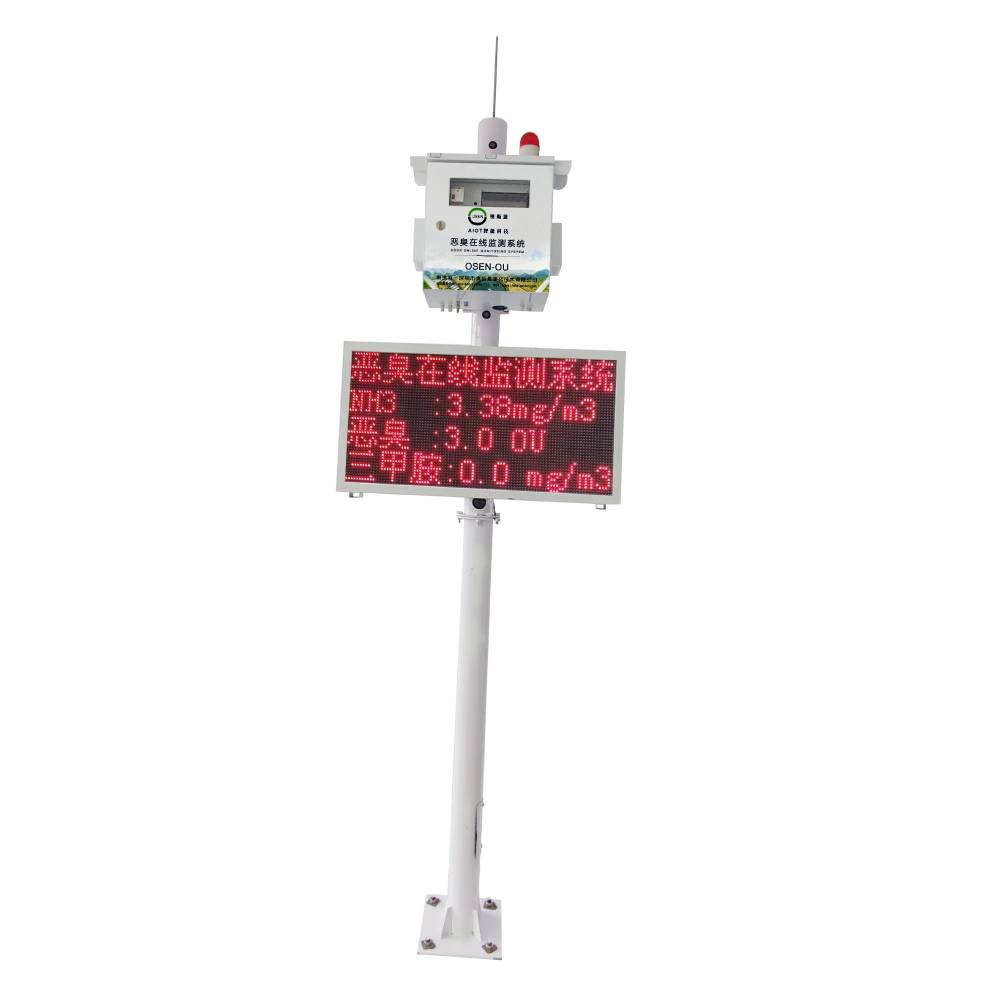

廠界版

廠界版惡臭在線監測系統針對整個廠界園區的惡臭、異味進行及時監測，通過在廠界各個重點區域安裝監控設備，可以24小時 在線監測、自動采集數據、自動分析、遠程發送數據、網格化布點式監控、超標及時做出報警及通過檢測分析尋找溯源的一體化整套惡臭監測系統。

產品特點

01 技術可靠，設備采用進口傳感器與先進的微處理技術，響應速度快、測量精度高、穩定性好?？纱钆錃庀髤?shù)，自由組合。 品質好、價格低、適合網格化、批量推廣：實現多參數自動監測，防干擾設計精度高，性能可靠，適用于戶外和工業環境。 配備預處理系統，適用于各種復雜工業環境下使用時間，壽命更長。

02 配備LCD觸摸屏，可現場直觀動態顯示各個檢測數據、歷史數據，提供全中文菜單和友好的人機對話界面。

03 全自動溫度、濕度補償技術，測量數據真實有效。 內置抗電磁干擾、數據補償、抗交叉干擾處理，實現數據高精度檢測，長期穩定可靠。

04 性能穩定、精確度高、操作方便、易于維護具有斷電保護功能。集成GPRS通信技術， 實時監測大氣環境數據，實時傳輸數據，實時監控設備運行狀態。

產品參數

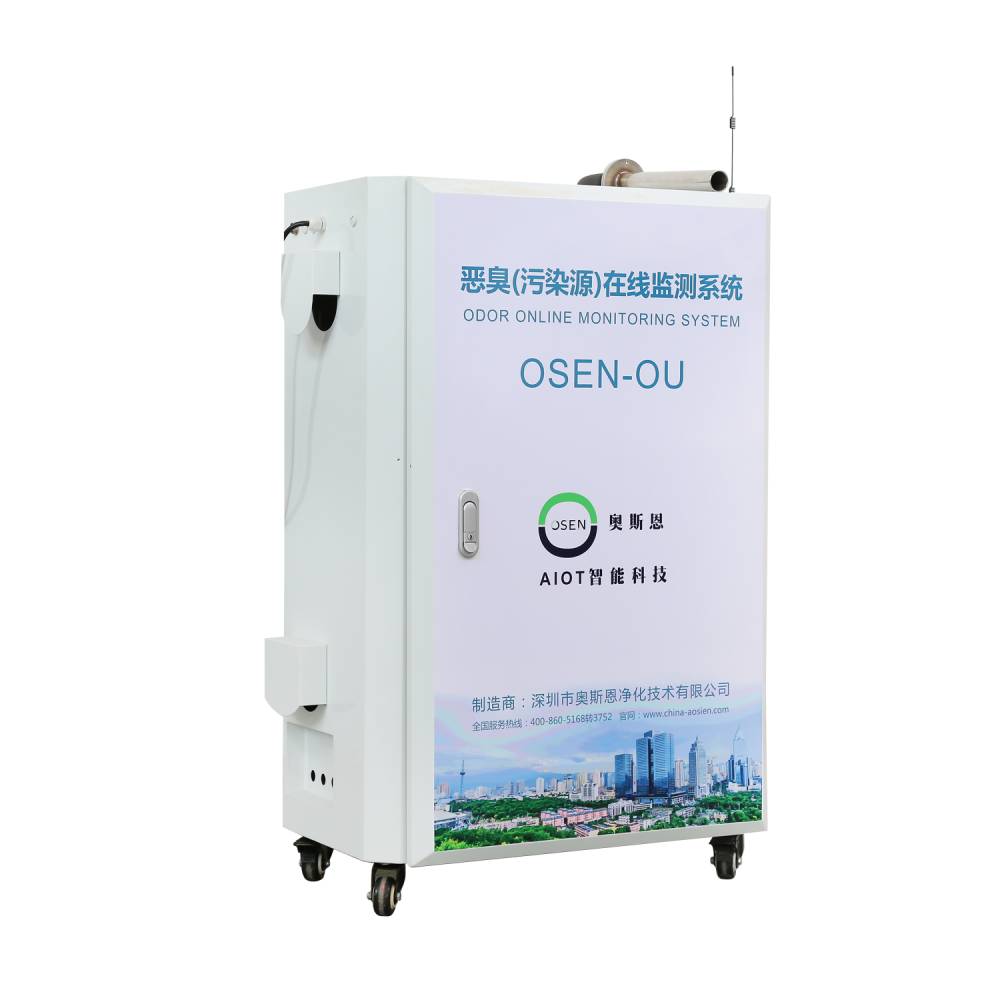

污染源版

污染源版惡臭在線監測系統主要應用于政府環保監測部門，存在大氣污染的企業包括：科技園區、化工園區、垃圾處理廠、畜牧養殖場、污水處理廠、制藥廠、釀酒廠、能源電力企業、紡織廠、城鄉居民生活區及科研院校等場所。污染源版采用敏感元件采用優質進口氣體傳感器，具有極好的靈敏度和出色的重復性；配備三級預處理系統，適用于各種復雜工業環境下使用，壽命更長。

01 采用管道專用采樣探頭，適用于各種惡臭污染源管道環境下的監測。 系統配備三級預處理系統：冷凝、除塵、干燥，保證數據準確可靠，材質適用于高溫高壓帶有腐蝕性的場所，系統具備斷電保護，斷網續傳功能。

02  采用進口高靈敏度的傳感器，適用污染源高濃度環境，響應時間快，分辨率高，檢測下限可達ppb級。具有云端自動在線校準功能，自動修正傳 感器漂移及環境干擾，無需現場人工校準。

03 數據采集通訊系統：自主研發的數采儀，擁有核心算法模型，高效分析出相關檢測指標的實時數值，并迅速傳輸至相關平臺，高效通訊模塊和數 據補傳確保數據上傳有效率。

04 配備LCD觸摸屏，可現場直觀動態顯示各個檢測數據、歷史數據，提供全中文菜單和友好的人機對話界面。 性能穩定、精確度高、操作方便、易于維護。集成GPRS通信技術， 實時監測環境數據，實時傳輸數據，實時監控設備運行狀態。

產品參數

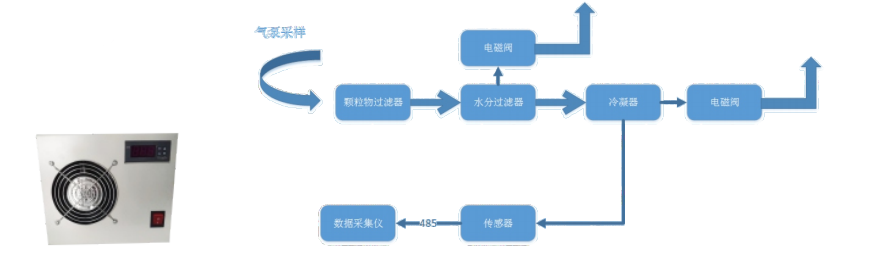

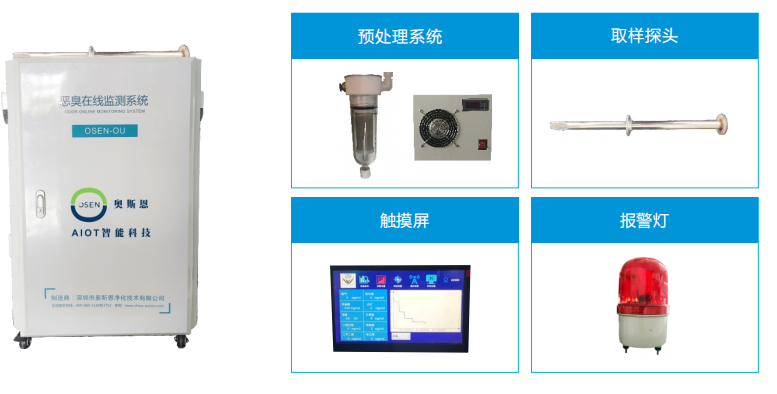

預處理裝置

01 恒溫加熱裝置:保證氣體能高效的被冷凝、除水，不管氣體是在高溫、還是在低溫情況下，都能滿足要求。

02 高效冷凝裝置：保證氣體能高效的冷凝、除水， 采用半導體電子冷凝器。 三級過濾裝置：除油、除塵、干燥。

03 自動排水裝置：采用長壽命蠕動泵，保證冷凝水及時排走。氣體取樣裝置：內置強力真空泵，長壽命，大負載。

適用范圍

污染源管道、需要高效、快速除水的場合，可長期在線使用。 適合運行在高溫場合：200℃以下。 適合運行在低溫場合。 適合運行在高溫、高粉塵、高油氣等場合。

空壓機反吹系統

污染源管道粉塵濃度大，常常因為長期使用導致采樣頭或者氣路堵塞，造成數據不準或者堵塞，因此我司設備配備了空 壓機反吹功能，預留反吹口，防止堵塞氣路。

出廠標準

 標定

采用傳統的標氣瓶標定方法，傳感器通入對應標準氣體，持續30分鐘，分別對每個傳感器數據進行標定，保證數據準確。

對比

在規定條件下，對相同準確度等級的同類基準、標準或工作計量器具之間的量值進行比較，確保設備測量值的一致性。

老化

我司產品設備模擬產品在現實使用條件中涉及到的各種因素對產品產生老化的情況進行相應條件加強實驗，以確保產品的耐用性。

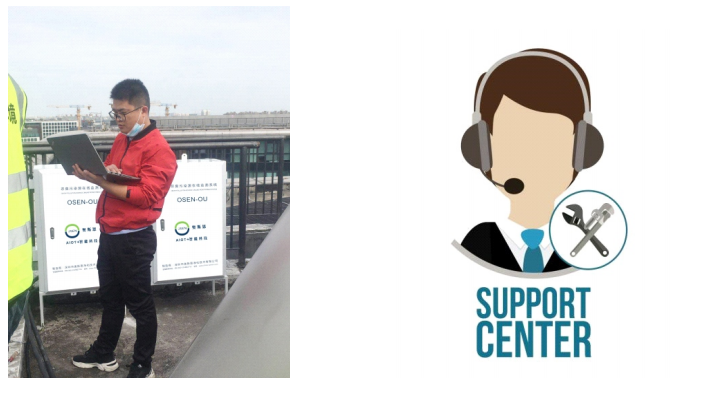

技術服務

上門安裝服務

我司產品設備提供上門安裝服務，屆時奧斯恩即派遣專業的 安裝工程師，在約定的時間內上門給用戶做產品安裝服務。

遠程技術指導

奧斯恩專門開設了 24 小時熱線電話為用戶解答產品的使用問題及提供相關的技術咨 詢，在接到用戶的技術支持請求后，我司將以一貫的熱情快速響應用戶，所有來電也 會被登記并有專業人員及時給予回復。

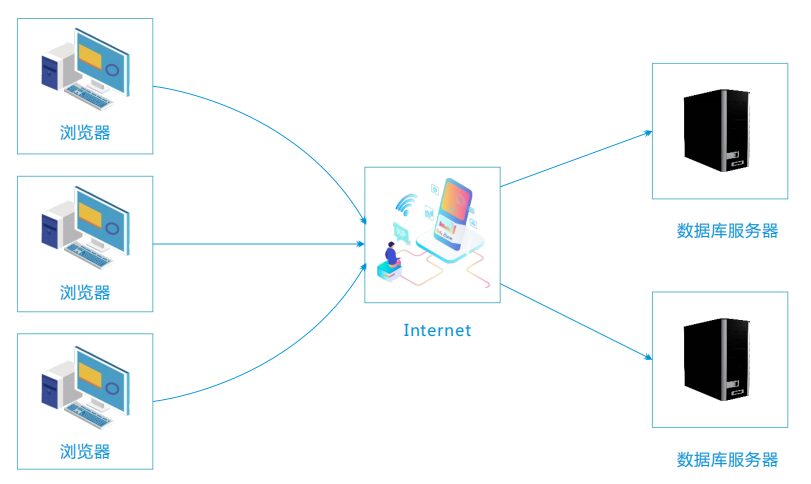

環保大數據云平臺

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場設備對環境數據進行實時監測，并將監測數據在軟件系統進行質控、 分析以及應用。數據詳情可進行多元化展示，智能分析比對、生成分析報表；結合大數據分析模型，由點及面網格化全面覆蓋，實 現污染溯源，趨勢預測、同時，具備數據監管大屏，直觀呈現數據變化動態、充分滿足監管單位的監測需求。

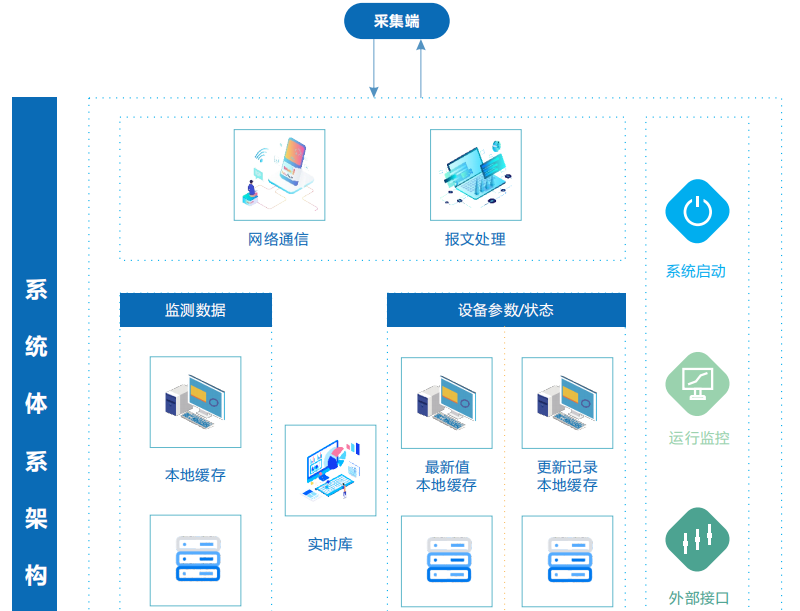

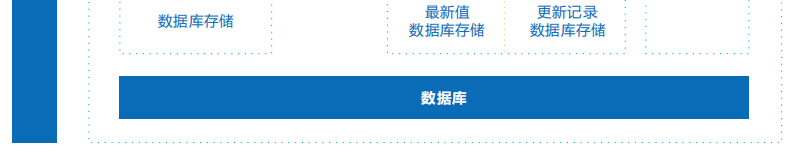

系統架構圖

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，采集端并非屬于本系統的一部分，圖中給出只是為了方便描述。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的運行。

08  外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

技術特點

01 云平臺支持多種監測儀器（惡臭監測系統、微型空氣站、揚塵在線監測站、噪聲數據、在線油煙監測數據等）數據同時接入，實現各項監測數據同屏展示和查看，為準確分析環境狀況，提供全面的數據支撐

02 調取全市國控站點空氣質量數據，同屏輸出數據展示功能與天地圖相結合，運用空間分析技術展示不同地點噪聲時空變化功能概述

03 多站點數據比對分析曲線展示 巡航移動軌跡繪畫，適用于走航監測設備自動生成日報、周報、月報分析報表，報表自動填充

04 實時監控前端監測設備傳感器狀態，及時上報故障信息 報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機APP或微信公眾號提醒

05 數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管移動APP、微信公眾號服務，滿足移動監管需求

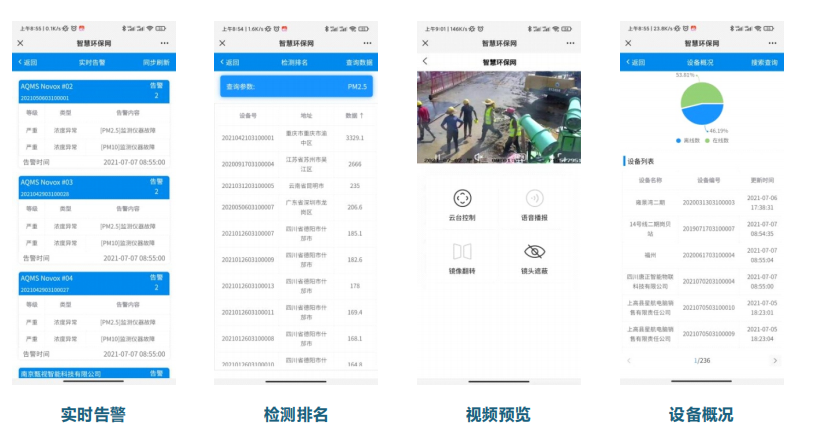

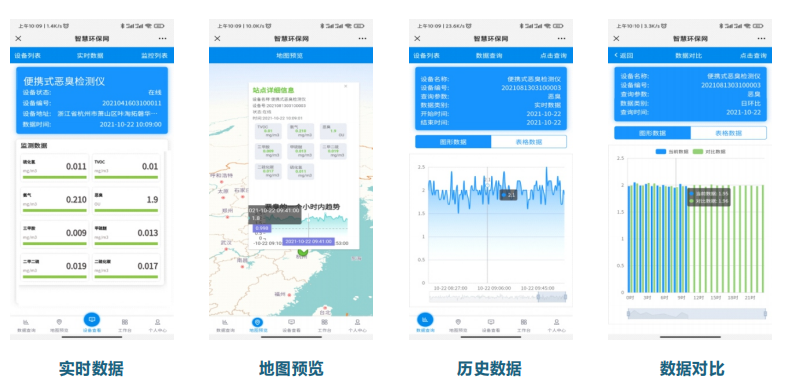

平臺主要功能界面展示

微信公眾號

智能云數據分析軟件，基于在線式環境監測系統，向客戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數 據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準 穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

技術特點

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環境污染比較嚴 重，持續報警情況下，默認反復提醒，時間間隔為10分鐘；無需像短信報警一般，每次報警都會為用戶存入一條短信，且必須手動 刪除短信，操作繁瑣；報警記錄可查。

實時數據： 智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘；智能云是一款數據接 收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據： 通過歷史數據曲線分析圖，可直觀快速讀取到設備的歷史數據變化趨勢和最近30天的日平均數據。

超標報警： 可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。 進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史；

設備管理： 可查看設備是否在線、用戶單位信息及地理信息。

項目實施方案

項目建設原則

項目建設憑借技術先進、系統實用、結構合理、產品主流、低成本、低維護量作為基本原則，進行系統構架設計。

技術的先進性

系統選型、軟硬件設備的配置均符合高新技術潮流，關鍵污染源數據實時采集、傳輸均采用國內外工程建設中被 廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。

架構合理性

采用先進成熟的技術架構，穩定可靠，使在線監測系統能安全平穩地運行，有效地消除在線監測系統可能產生的 瓶頸，選用合適的設備來保證各子系統具有良好的擴展性。只有穩定可靠的在線監測系統才能確保各設備的正常 運行；只有良好的污染源數據共享，實時故障修復，實時數據備份等才能形成完整的管理體系。

經濟性實用性

在滿足客戶功能及性能要求的前提下，盡量降低系統建設成本，采用經濟實用的技術和設備。  在設備選型時，依據在線監測項目實際情況，結合目前我國市場上的占有率高的各類產品中選擇具有最優性能價格比和擴充能力的產品。

可維護性

設計在線監測系統和采用污染源數據采集器產品簡單、實用、易操作、易維護。在線監測系統易操作和易維護是 保證非計算機專業人員使用好本系統的條件。并且在線監測系統應具備在出現故障時，能得到及時、快速維護。

可管理性安全性

在線監測前端現場設備，各分系統集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統高效、 有序、可靠的發揮其管理職能。 對在線監測系統采取必要的安全保護措施，防止防雷擊、過載、斷電和人為破壞，具有高度的安全性和保密性。

規范性

控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
