產品介紹

奧斯恩揚塵一體機在線監測系統 OSEN-6C 通過了北京計量院的檢測認證，獲得了國家環境保護產品認證（CCEP 認證）證書 、計量器具型式批準證書（CPA 認證），該系統符合 Gb3095-2012《環境空氣質量標準》中規定，是一款可連續自動監測不同環 境功能區、揚塵重點監控區的，且具有完善功能的揚塵監測設備。

主要適用于數字城管、智慧城市、建筑工地、垃圾場、拆遷工地、碼頭、產業園社區、道路揚塵環境監測監控中心。目前我司 較為出名的合作伙伴有中國中鐵集團、廣西建工集團、中國建筑、中國鐵建集團、湖南建工集團、深圳路橋工程有限公司、中國路 橋工程公司、碧桂園集團、湖南建工集團等。

該系統由顆粒物在線監測儀、數據采集和傳輸系統、后臺數據處理系統及信息監控管理平臺共四部分組成。系統集成了物聯網 、大數據和云計算技術，通過光散射在線監測儀、揚塵參數和采集傳輸等設備，實現了實時、遠程、自動監控顆粒物濃度;數據通過 采用 3G/4G 網絡傳輸，可以在智能移動平臺、桌面 PC 機等多終端訪問;監控平臺還具有多種統計和高濃度報警功能。

系統整體結構采用3m 高的立桿架起，顆粒物采樣口高度設在距地面 2.0m～ 4.0m 之間，采樣管垂直設置，采樣口到在線監測 儀管道長度不大于 2.5m。除顆粒物監測以外，可根據用戶需求增配氣象五參、噪聲的參數，模塊化安裝組合。

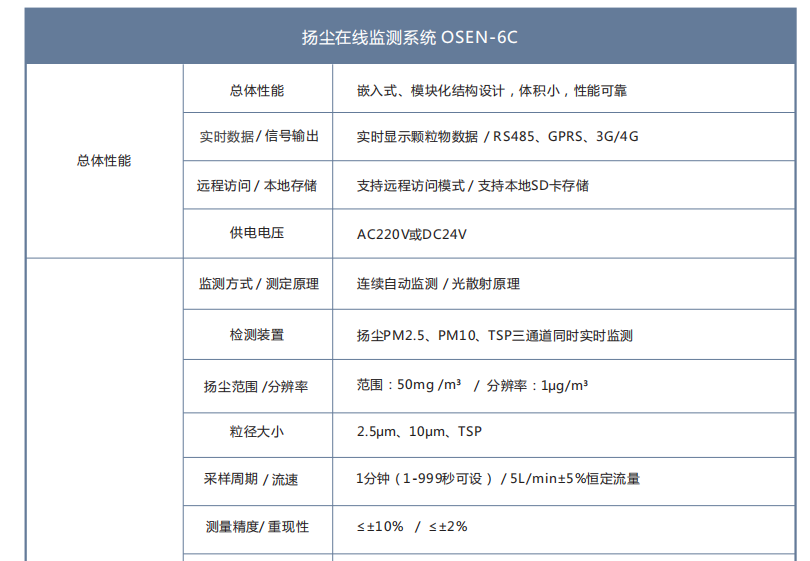

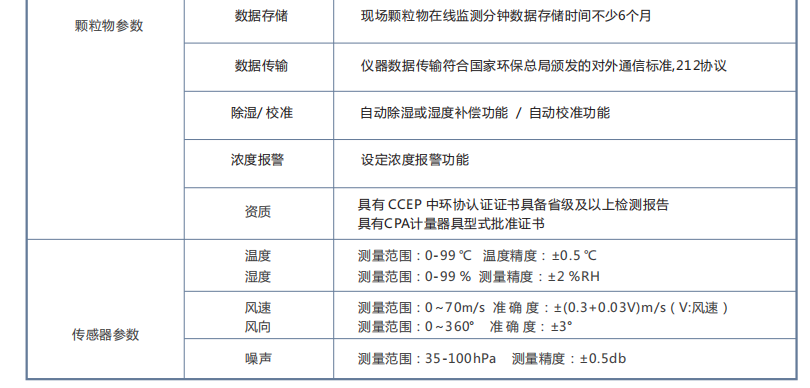

基本參數

注：溫度、濕度、噪聲、風速、風向等檢測參數可根據具體需求做增減。

主要性能

揚塵一體機在線監測系統由顆粒物濃度傳感器作為 主要的揚塵狀態監測手段，對市區道路的揚塵顆粒 物濃度進行信息采集，每套系統可監測并顯示 Pm10 、PM2.5、TSP 等關鍵信息，并結合視頻在線監控系 統，實現數據視頻疊加顯示功能區、揚塵重點監控 區的，且具有完善功能的揚塵監測設備。

揚塵在線監測系統具備自動校零功能，配備自動化信息 采集模塊，通過高性能嵌入式系統對傳感器進行 24 小 時信息采集，并通過 4G 無線網絡將數據上傳至服務器 ，實現在線實時監測。

揚塵在線監測系統目前已同時具備由國家環保部頒發 的中國環境保護產品認證證書 CCEP、省級計量院出 具的計量器具型式批準證書 CPA。

產品特點

1、集成度高，方案靈活：系統可集成揚塵（PM2.5、PM10、TSP），溫濕度，噪聲，氣象等要素。 數據集采集、傳輸、發布顯示于一體。通過集成高，靈活的方案，模塊化部署，可以全方位滿足不同場 合使用需求。

2、無工具拆卸，方便點位遷移與設備維護 多媒體顯示：可配單色，雙色，三色，全彩，可對顯示界面進行定制，附加顯示時間日期等信息 LED 無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高； 可以傳輸文字等節目信息， 不受距離限制，應用廣泛；終端掉線上線后可以實現續傳，節省流量 。

3、百葉箱設計：適用于各種氣象條件，保證空氣流通無死角，內外無溫差 可擴展的功能：提供其它氣體傳感器選擇，提供不同規格的顯示屏接口，預留了可擴展氣體監測顯示的接口 可根據需求內置 GPS 定位模塊，采用全球定位系統，實時跟蹤設備，內置實時時鐘，具有北斗自動校時功能。

特色功能

現場端物聯感知

智能感知層實現多維一體化，包括有害氣體實時監測、氣象參數監測裝置等。

加熱除濕裝置

為避免檢測結果受環境濕度的影響，設備配備了加熱除濕裝置，采樣的氣體經設備內部溫濕度傳 感器監測后，如超過預設閾值，自動對采樣氣體進行加熱除濕、干燥，消除了被檢測氣體濕度對 檢測結果的影響。

顆粒物原 位測量裝置

本設備主要實現對揚塵PM2.5、PM10、TSP三通道同時實時監測。 本設備采用光散射原理測量顆粒濃度，較之傳統的β射線，微量震蕩天平法法測量粉塵濃度，具 有適用性廣、測量速度快、運維方便、可在線實時測量等優點。

GPS定位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時的位置信息 上傳至服務器，用戶也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

LED顯示屏

設備配置一體式顯示屏，用于現場數據查看，相關參數設置，人機交互體驗度好，可以直觀查看相關參數。

斷點續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷點續傳功能，當設備監測 到網絡中斷時，自動將監測數據保存至本地，待檢測到設備恢復網咯后，自動將斷線的這段時 間里所監測到的數據上傳至服務器保存。

超標報警

設備可設置報警閾值，支持遠程設定，將PM10超標閾值設為150μg/m3，15分鐘內平均濃度超 過該數值，設備自動報警并上傳至 監管平臺，通過PC端平臺或移動微信端提醒監管人員，如設 備端配備報警器，可自動聯動報警器進行聲光報警，或聯動現場噴淋降塵設施進行降塵處理。

視頻數據 疊加功能

為了將揚塵監測系統與視頻監控系統進一步強強聯合，加強對監測現場環境的有效監督，我司通過軟件技術 手段，將前端監測的污染源監測數據與現場監控視頻錄像疊加顯示，讓管理人員查看現場視頻錄像時更加直 觀根據現場空氣質量，加強管控效果。

傳輸網絡

設備支持3G/4G，RJ45以太網接口，RS485，RS232等通訊方式把采集到的數據傳輸到奧斯恩 云平臺，保存，分析，統計展示，預警處理。

設備聯動降塵方案

方案概述

為更好的管控建筑工地施工揚塵顆粒物的排放，達到及時告警和治理的效果，我司特推出設備聯動告警方案：工地施工現場 安裝我司揚塵在線監測系統，對現場環境進行 24 小時監控，設備根據用戶需求設置顆粒物濃度閥值，當設備檢測到現場顆粒物排 放濃度數據達到或超過該閥值時，即可啟動現場噴淋設備進行降塵操作，同時設備若配備報警器及攝像頭，亦可進行啟動報警器報 警，以及聯動攝像頭抓拍現場環境照片，以供留檔追溯。

控制原理

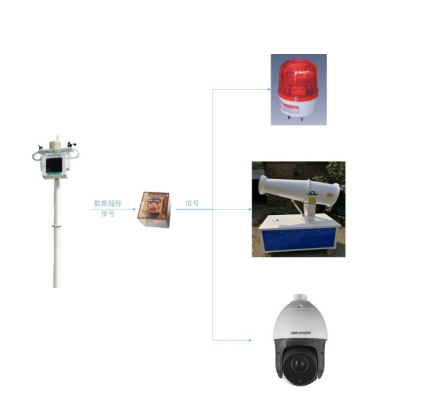

設備聯動控制原理主要是通過繼電器對霧炮機等設 備進行聯動控制，當采集系統監測到濃度超標時，采集 系統給予繼電器一個信號，通過繼電器控制啟動報警燈 、霧炮機以及攝像頭抓拍功能；待現場顆粒物濃度降低 至閥值以下時，即可關閉報警器、霧炮機等設備。

霧炮機

產品適用范圍廣、射程遠、覆蓋面積大、霧粒細小、操作靈活、使用安全可靠；推拉自如、噴霧速度快、對物體有較強的穿透 力和霧珠附著力、能有效地節約用水和用藥量，減少環境污染，工作效率高； 適用范圍：園林綠化, 防風防沙林帶,果園花卉，花帶路樹。

采用國產優質柴油發電機組，性能穩定、安全可靠；功力強、射程高（ 遠）、穿透性好；

用戶可選手動控制和遙控操作(可在駕駛室內操作)，操作簡單、安全方 便；勞動力低、工作效率高、防治成本少；

霧粒細小、對物體有較強的穿透力和藥液附著力、節省藥量、藥劑利用 率高、污染??；

噴霧機與車體可分離，操作簡單、方便，提高汽車的使用率；可根據客 戶要求配套各種輕卡貨車；

適用范圍

森林防護、城市園林綠化、行道樹等高大樹木的噴藥防治病蟲害 快速殺滅美國白蛾、蝗蟲以及大面積農林病蟲害防治 城市街道、車站碼頭、學校機場、公共場所、垃圾場地，衛生防疫等噴 藥殺菌消毒，除塵降溫；

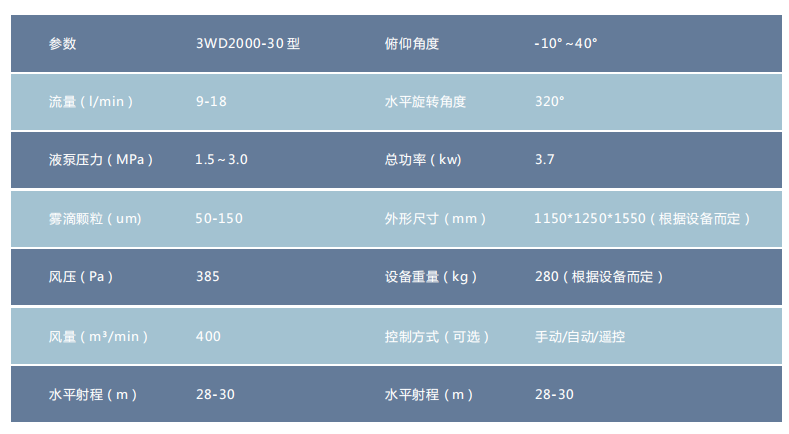

相關參數

遠程啟動

為方便用戶能隨時對工地現場進行噴淋降塵操作，用戶可通過登陸我司云平臺進行手動開啟或關閉操作。

揚塵一體機在線監控系統

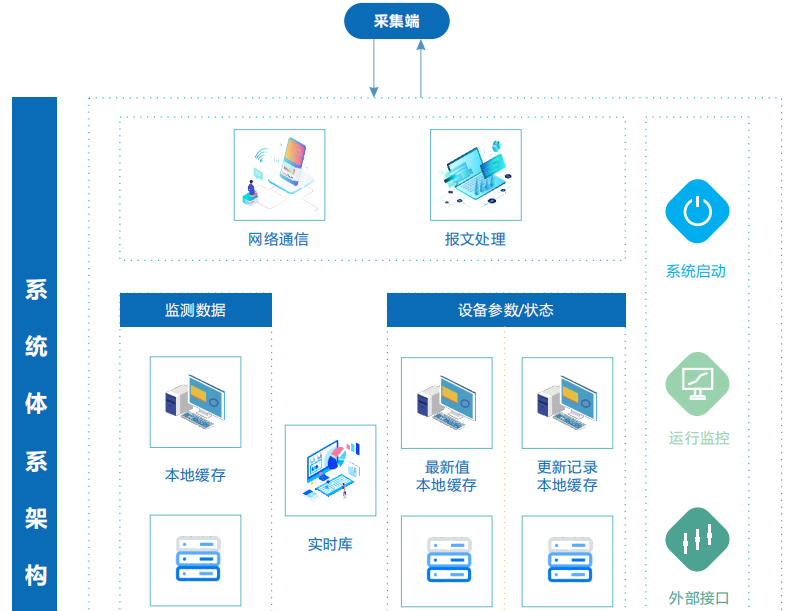

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，采集端并非屬于本系統的一部分，圖中給出只是為了方便描述。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 設備參數狀態處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的運行。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊方式（如有線、無線、串口），多種通訊模式（如定時發送模式、 實時發送模式、召喚發送模式等）和多種通訊協議進行數據采集。

實時內存庫

為了能保證系統的實時性，系統設有一個緊湊的、功能強大的實時內存庫，用來實時、高效地處 理海量實時數據、實時狀態、實時報警、遙調指令、計算量數據等，對內部數據對象進行查找、 定位、過濾等，并且實時刷新。實時內存庫提供數據訪問接口，以便于第三方或軟件開發人員訪 問其中的數據（如WEB開發人員通過該接口在網頁上顯示相關數據）。

數據處理

系統軟件可采集海量數據，這些海量數據需要快速、有效地處理，而系統軟件具有很強的數據處 理能力，能根據客戶提供的計算公式、工程轉換方法、項目系數、審核規則、國家或行業相關規 定等對采集的原始數據進行運算，算完后將原始數據和運算后數據在數據庫不同表中同時分別存 儲，且出現越限數據、質量碼異常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入功能，如ORACLE等。管理員通過相關配置界面選擇其中一種數 據庫。系統具備數據緩存技術，將來不及寫入數據庫的數據及時存儲到實時文件里，在系統空閑 時或故障恢復后及時將數據補回到數據庫內，確保數據不丟失。 對于與數據庫的連接、插入、查詢等操作，充分考慮了系統的容錯性，如出現斷線重連、異常屏 蔽、數據庫死鎖等異?，F象，系統均具有處理能力。 系統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、查詢、更新等。

系統性能

由于本系統負責現場各類上傳數據的接收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

01 系統寫入速度不低于10000條/秒。

02 可確保7*24小時穩定無故障運行。

03 可支持10000個點的數據并發處理，并且可擴展通訊協議。

環保大數據云平臺

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場端設備對環境空氣質量進行監測，并將監測數據在軟件系統進行質控、分析以及應用。 系統提供污染“時”、“空”、“物”分析，從而為轄區環境空氣質量監管和污染來源分析提供科學合理的決策支持。數據詳情可進行多元化展示， 國控站點數據同屏輸出， 智能分析比對，生成分析報表；結合大數據分析模型，由點及面，全面覆蓋，同時，具備數據監管大屏，直觀呈現數據變化 動態，充分滿足監管單位的監測需求。

平臺特點

1、云平臺支持多種監測儀器（環境監測預警、常規空氣站、微型空氣站、揚塵在線監測站、激光雷達數據、在線 源解析數據、超級站數據、在線油煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準 確分析空氣質量狀況，提供全面的數據支撐。

2、調取全市國控站點數據，同屏輸出，比對分析。 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點空氣質量時空變化功能概述。 多站點數據比對分析曲線展示。

3、巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量。自動生成日報、周報、月報分析報表，報表自動填充。 地圖輔助工具：支持矢量地圖與衛星地圖模式切換、標注、測距。

4、數據時序趨勢：提供時間趨勢、GIS 空間、同比環比、排名、分析報表、分析報告和優良天達標天分析功能。 實時監控前端監測設備傳感器狀態，及時上報故障信息。 報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾號 提醒。

4、數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。 移動 APP（安卓版）、微信公眾號服務，滿足移動監管需求，無需受限于系統差異。

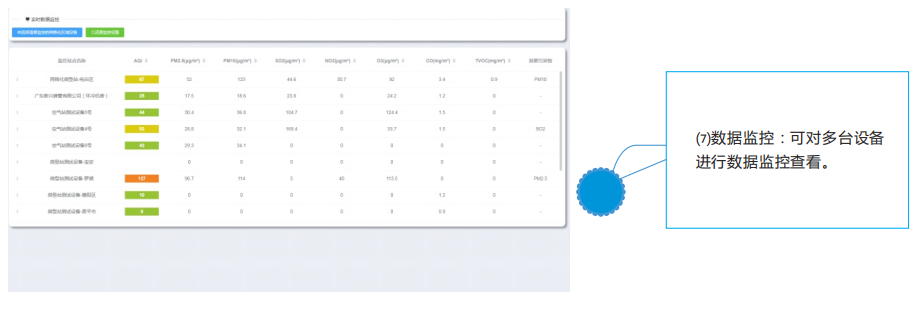

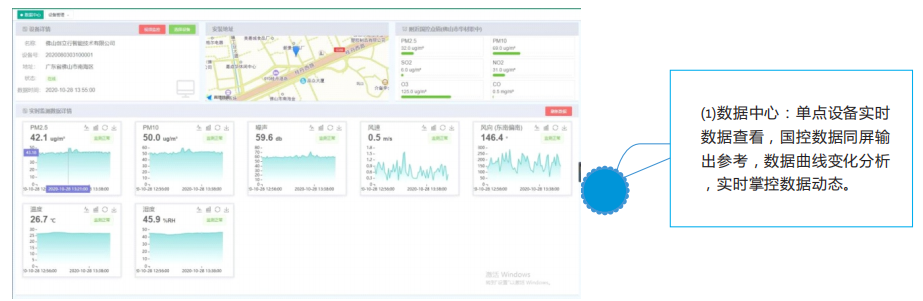

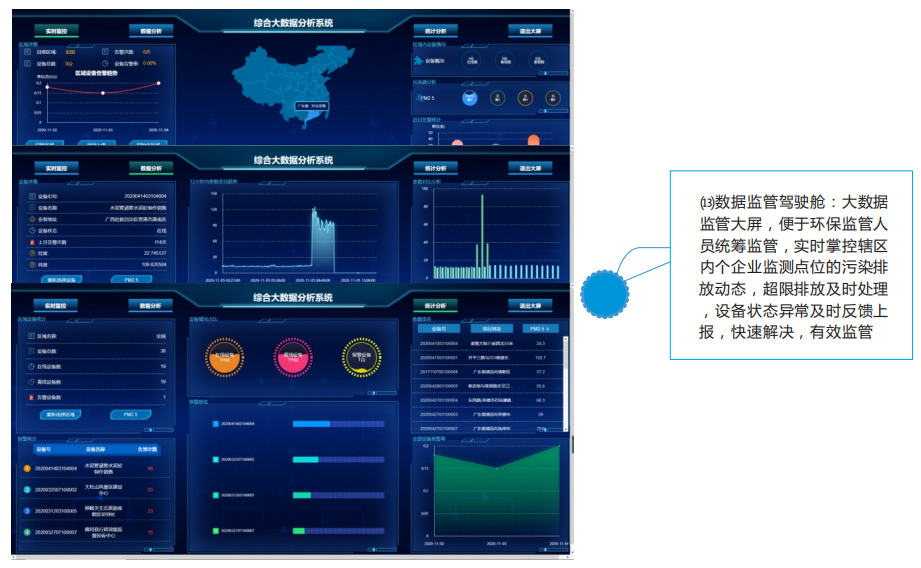

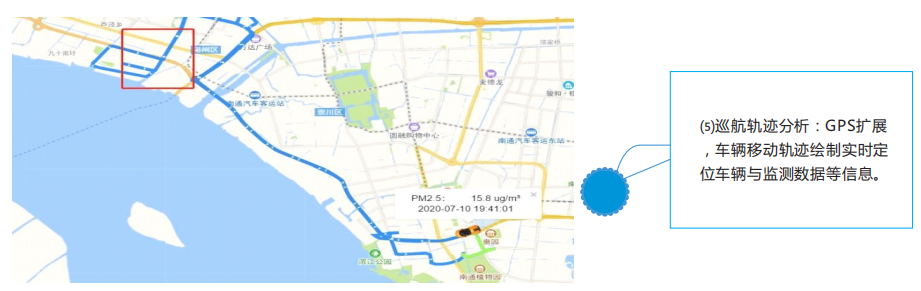

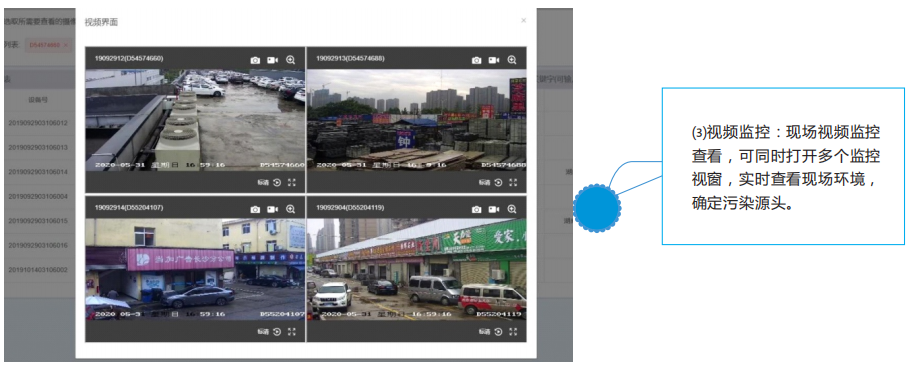

平臺主要功能界面展示

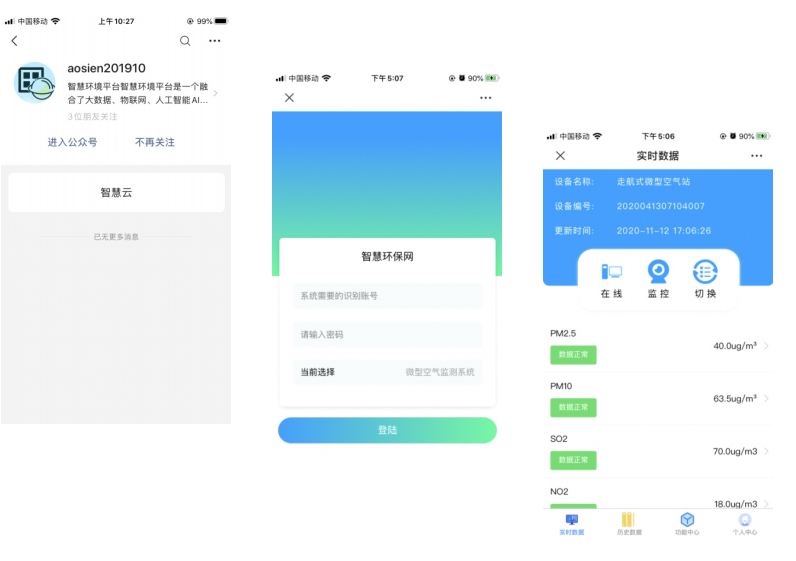

微信公眾號

智能云數據分析軟件，基于走航式環境監測系統，向客戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數 據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準 穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。
