Z-02型噪聲測量模塊是一種數字化的噪聲測量模塊。本模塊采用原裝進口聲音傳感器,并采用數字濾波和時間計權算法，具有可靠性高、穩 定性好、動態范圍寬、無需量程轉換等優點。同時采用獨特的標準1/2英寸傳聲器尺寸的不銹鋼探頭設計，與聲校準器耦合緊密，方便進行聲校準操作。此外，主控板電路核心器件完全屏蔽，不僅美觀，而且抗干擾能力強，也方便嵌入其它的設備或機殼！模塊采用通用的RS485接口和 Modbus RTU通訊協議，適用于各種應用集成?？蓮V泛應用于噪音監測 器、檢測儀、自動化控制系統、環境噪聲監控系統、工業、廠房等需要測量的場所。

主要規格及技術參數

準確度

 ±1.5 dB，在環境溫度23±5℃，輸入信號為94dB（1kHz）的條件下進行校準。

頻率計權

A計權；c) 時間計權；F（快響應）；d) 頻率范圍：20 Hz ~ 12.5 kHz

參考環境條件

在以下環境條件下符合技術要求：空氣溫度：23℃；相對濕度：50%；靜壓：101.3 25 kPa；周圍無強烈的機械振動、沖擊、強電磁場和腐蝕性氣體存在。

工作環境條件

空氣溫度：-10℃ ~ +50℃；相對濕度：20% ~ 90%；靜壓：65 kPa ~ 108 kPa

1 kHz頻率上的測量范圍：30 dB(A) ~ 120 dB(A)

分辨率：0.1 dB；使用風罩的影響：在重要的頻率范圍內不大于0.5 dB

供電方式

DC5V，用戶需在采購時指定。具體供電電壓可見銘牌上的標注，電壓接錯或正負極接反可能導致模塊工作異常，嚴重時會燒壞模塊。因此，在通電前，請務必仔細檢查確定無誤方可通電。

輸出方式：RS485（ModBus）

功耗：不超過0.2W

接線方法

接線方法見線路板上標注 ， 或下面的“ 產品尺寸圖 ”：

“GND” 公共地。

“B/R” 串口發，RS485的“B-”。

“A/T” 串口收，RS485的“A+”。

“V+” 接電源正極。

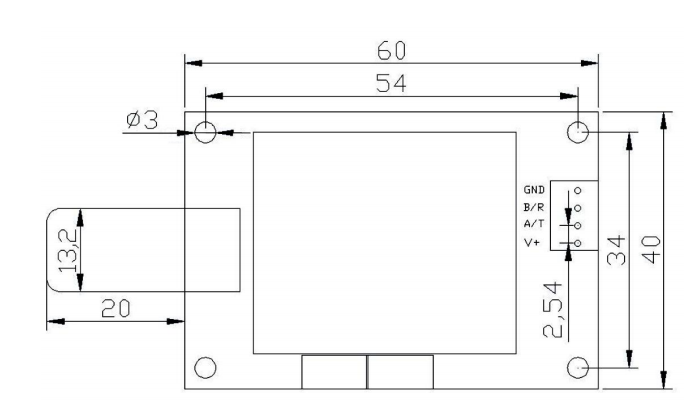

產品尺寸

常見故障及解決辦法

設備地址錯誤，或者存在地址重復的設備（出廠默認全部為1）

波特率，校驗方式，數據位，停止位錯誤（出廠默認波特率為9600）。

通電時，檢查接線是否出錯，特別是供電電壓是否正確。

RS485通訊不正常，請檢查A/T和 B/R是否接反。

設備數量過多或布線太長，應就近供電，加RS485增強器，同時增加120Ω 終端電阻。

模塊損壞（請備注故障情況返廠維修）
